申请日2021.05.20
公开日期2021.11.26
IPC分类E03F5/26;E03F9/00;E03F5/14;E03F5/22
摘要
本实用新型公开了一种一体化预制泵站反冲洗装置，包括箱体、电机、固定板、输送装置、旋转装置、水箱，所述箱体的上方一侧固定设置有注水口，所述箱体的上方中心固定设置有电机，所述电机的下方通过轴承与固定板连接在一起，所述固定板的一侧固定在箱体的内壁上，所述固定板的下方通过轴承固定设置有旋转杆。本实用新型结构简单，通过设置水泵和电机，可以将水箱内部过滤的污水经过进水管和第一出水管和喷水器喷洒均匀的喷洒出去，可以均匀的对内壁进行清洗，电机带动下方的连接杆和搅拌杆旋转运动使杂质和污水均匀混合，方便排放，还设置第二出水管，可以对过滤网进行清洗，提高泵站内部的清洁，提高处理的效率。
权利要求

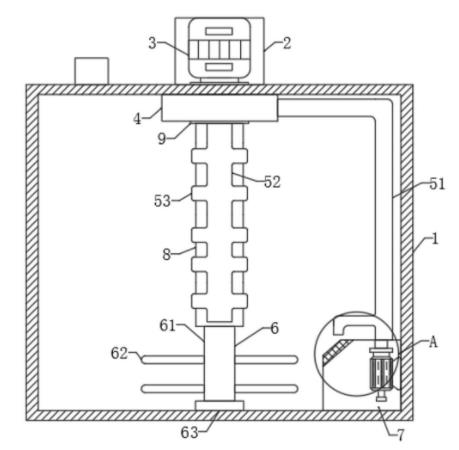

1.一种一体化预制泵站反冲洗装置，包括箱体(1)、电机(3)、固定板(4)、输送装置(5)、旋转装置(6)、水箱(7)，其特征在于：所述箱体(1)的上方一侧固定设置有注水口，所述箱体(1)的上方中心固定设置有电机(3)，所述电机(3)的下方通过轴承(9)与固定板(4)连接在一起，所述固定板(4)的一侧固定在箱体(1)的内壁上，所述固定板(4)的下方通过轴承(9)固定设置有旋转杆(8)，所述旋转杆(8)的下方固定设置有旋转装置(6)，所述旋转杆(8)的内部设置有输送装置(5)，所述输送装置(5)的下方设置有水箱(7)。
2.根据权利要求1所述的一种一体化预制泵站反冲洗装置，其特征在于：所述输送装置(5)包括进水管(51)、第一出水管(52)和喷水器(53)，所述进水管(51)穿过固定板(4)和旋转杆(8)的内部，且另一侧与第一出水管(52)固定连接在一起，所述第一出水管(52)的四周固定连接有若干喷水器(53)。
3.根据权利要求1所述的一种一体化预制泵站反冲洗装置，其特征在于：所述旋转装置(6)包括连接杆(61)、搅拌杆(62)和支撑板(63)，所述支撑板(63)一侧固定连接在箱体(1)的内壁上，所述支撑板(63)的上方活动连接有连接杆(61)，所述连接杆(61)的两侧固定连接有搅拌杆(62)，所述连接杆(61)的上方与旋转杆(8)固定连接在一起。
4.根据权利要求1所述的一种一体化预制泵站反冲洗装置，其特征在于：所述水箱(7)的内部设置有水泵(71)和过滤网(72)，所述水箱(7)的上方一侧斜放有过滤网(72)，所述水泵(71)放置在水箱(7)的内部一侧。
5.根据权利要求2所述的一种一体化预制泵站反冲洗装置，其特征在于：所述进水管(51)的下方设置有第二出水管(54)，所述第二出水管(54)与过滤网(72)处在同一垂直面。
6.根据权利要求1所述的一种一体化预制泵站反冲洗装置，其特征在于：所述电机(3)的外侧设置有保护壳(2)，所述保护壳(2)的下方固定连接在箱体(1)上。
7.根据权利要求3所述的一种一体化预制泵站反冲洗装置，其特征在于：所述搅拌杆(62)的表面设置有橡胶垫。
8.根据权利要求4所述的一种一体化预制泵站反冲洗装置，其特征在于：所述水箱(7)靠近过滤网(72)一侧的内壁高度大于水泵(71)的长度。
9.根据权利要求1所述的一种一体化预制泵站反冲洗装置，其特征在于：所述旋转杆(8)的外侧开设有漏孔(81)，所述漏孔(81)和喷水器(53)的大小相同。
说明书
一种一体化预制泵站反冲洗装置
技术领域
本实用新型涉及预制泵站清洗技术领域，具体为一种一体化预制泵站反冲洗装置。
背景技术
预制泵站由顶盖、玻璃钢(GRP)筒体、底座、潜水泵、服务平台、管道等部分组成，以满足增压提升排水要求的设备，方便对污水进行处理，但是现在的泵站在对污水处理之后，污水中的一些泥土或者是杂质会粘在泵站的内壁上，长时间会变硬粘在上方，会导致处理污水的体积变小，并且不容易对其进行内壁进行处理。
实用新型内容
本实用新型的目的在于提供一种一体化预制泵站反冲洗装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种一体化预制泵站反冲洗装置，包括箱体、电机、固定板、输送装置、旋转装置、水箱，所述箱体的上方一侧固定设置有注水口，所述箱体的上方中心固定设置有电机，所述电机的下方通过轴承与固定板连接在一起，所述固定板的一侧固定在箱体的内壁上，所述固定板的下方通过轴承固定设置有旋转杆，所述旋转杆的下方固定设置有旋转装置，所述旋转杆的内部设置有输送装置，所述输送装置的下方设置有水箱。
优选的，所述输送装置包括进水管、第一出水管和喷水器，所述进水管穿过固定板和旋转杆的内部，且另一侧与第一出水管固定连接在一起，所述第一出水管的四周固定连接有若干喷水器。
优选的，所述旋转装置包括连接杆、搅拌杆和支撑板，所述支撑板一侧固定连接在箱体的内壁上，所述支撑板的上方活动连接有连接杆，所述连接杆的两侧固定连接有搅拌杆，所述连接杆的上方与旋转杆固定连接在一起。
优选的，所述水箱的内部设置有水泵和过滤网，所述水箱的上方一侧斜放有过滤网，所述水泵放置在水箱的内部一侧。
优选的，所述进水管的下方设置有第二出水管，所述第二出水管与过滤网处在同一垂直面。
优选的，所述电机的外侧设置有保护壳，所述保护壳的下方固定连接在箱体上。
优选的，所述搅拌杆的表面设置有橡胶垫。
优选的，所述水箱靠近过滤网一侧的内壁高度大于水泵的长度。
优选的，所述旋转杆的外侧开设有漏孔，所述漏孔和喷水器的大小相同。
与现有技术相比，本实用新型的有益效果是：通过在使用时，通过外侧的开关打开水泵，水泵将箱体内部经过过滤网过滤之后的污水吸入进水管内部，在通过进水管进入到第一出水管内部，最终在经过两侧的喷水器喷洒出去，对箱体的内壁进行清洗，打开电机，电机通过轴承带动下方的旋转杆旋转运动，可以带动内部的喷水器旋转运动，可以均匀的对内壁进行清洗，旋转杆带动下方的连接杆围绕支撑板旋转运动，从而带动两侧的搅拌杆旋转运动，使杂质和污水均匀混合，方便统一排放出去，还设置第二出水管，可以对水箱一侧的过滤网进行清洗，防止过滤网被堵住，可以对泵站内部的杂质进行清洗，提高效率和清洗的效率。
