申请日2021.06.08
公开日期2021.11.23
IPC分类B01D33/056;B01D33/46
摘要
本实用新型公开了一种高浓度废水处理用污水分流装置，包括分流箱和分流机构；分流箱：其右侧面上端的进水口处设有进水管，分流箱后侧面底端均匀分布的三个出水口处均设有出水管，分流箱的内部底端设有左右对称的隔板，分流箱的右侧内壁上端设有第一导流板，第一导流板位于进水管的下侧；分流机构：设置于分流箱的内部，分流机构位于第一导流板的下侧；其中：所述分流机构包括转辊、第一电机、皮带和滤水孔，所述转辊通过轴承左右对称转动连接于分流箱的内部；该高浓度废水处理用污水分流装置，可以将废水分为不同的类型排出，以便后续处理时根据废水的类型对其进行针对处理，降低废水的后续处理难度。
权利要求

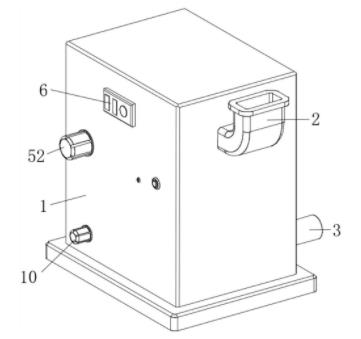

1.一种高浓度废水处理用污水分流装置，其特征在于：包括分流箱(1)和分流机构(5)；
分流箱(1)：其右侧面上端的进水口处设有进水管(2)，分流箱(1)后侧面底端均匀分布的三个出水口处均设有出水管(3)，分流箱(1)的内部底端设有左右对称的隔板(4)，分流箱(1)的右侧内壁上端设有第一导流板(7)，第一导流板(7)位于进水管(2)的下侧；
分流机构(5)：设置于分流箱(1)的内部，分流机构(5)位于第一导流板(7)的下侧。
2.根据权利要求1所述的一种高浓度废水处理用污水分流装置，其特征在于：所述分流箱(1)的前侧面上端设有控制开关组(6)，控制开关组(6)的输入端电连接外部电源。
3.根据权利要求2所述的一种高浓度废水处理用污水分流装置，其特征在于：所述分流机构(5)包括转辊(51)、第一电机(52)、皮带(53)和滤水孔(54)，所述转辊(51)通过轴承左右对称转动连接于分流箱(1)的内部，分流箱(1)前侧面左端设置的第一电机(52)输出轴与左侧的转辊(51)前端固定连接，两个转辊(51)通过皮带(53)传动连接，皮带(53)位于第一导流板(7)的下侧，皮带(53)的外表面设有均匀分布的滤水孔(54)，第一电机(52)的输入端电连接控制开关组(6)的输出端。
4.根据权利要求3所述的一种高浓度废水处理用污水分流装置，其特征在于：所述分流机构(5)还包括刮板(55)和挤压辊(56)，所述刮板(55)设置于右侧的隔板(4)上表面，分流箱(1)的内部右侧通过轴承转动连接有挤压辊(56)，挤压辊(56)位于皮带(53)的内部并与刮板(55)竖直对应。
5.根据权利要求3所述的一种高浓度废水处理用污水分流装置，其特征在于：所述分流箱(1)的内部设有第二导流板(8)，第二导流板(8)位于皮带(53)的内部。
6.根据权利要求2所述的一种高浓度废水处理用污水分流装置，其特征在于：所述分流箱(1)的内部底面左端设有斗形台(9)，分流箱(1)前侧面左下端设置的第二电机(10)输出轴通过轴承与分流箱(1)的前侧壁转动连接并延伸至分流箱(1)的内部，第二电机(10)的输出轴后端设有螺旋输送杆(11)，螺旋输送杆(11)延伸至左侧的出水管(3)内部，第二电机(10)的输入端电连接控制开关组(6)的输出端。
7.根据权利要求1所述的一种高浓度废水处理用污水分流装置，其特征在于：所述分流箱(1)的内部底面中部设有倾斜台(12)，倾斜台(12)的上表面自前向后倾斜设置。
说明书
一种高浓度废水处理用污水分流装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种高浓度废水处理用污水分流装置。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。废水主要包括生活废水和工业废水。
在对废水进行处理时，需要先将其对其进行多道工序的处理，如过滤、曝气、沉淀、电解等，对废水内部不同类型的有害物质进行清理。
目前的高浓度废水处理工艺，大多无法将废水分为不同的类型排出，在废水的后续处理工作时存在一定难度，为此，我们提出一种高浓度废水处理用污水分流装置。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种高浓度废水处理用污水分流装置，可以将废水分为不同的类型排出，以便后续处理时根据废水的类型对其进行针对处理，降低废水的后续处理难度，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高浓度废水处理用污水分流装置，包括分流箱和分流机构；
分流箱：其右侧面上端的进水口处设有进水管，分流箱后侧面底端均匀分布的三个出水口处均设有出水管，分流箱的内部底端设有左右对称的隔板，分流箱的右侧内壁上端设有第一导流板，第一导流板位于进水管的下侧；
分流机构：设置于分流箱的内部，分流机构位于第一导流板的下侧，可以将废水分为不同的类型排出，以便后续处理时根据废水的类型对其进行针对处理，降低废水的后续处理难度。
进一步的，所述分流箱的前侧面上端设有控制开关组，控制开关组的输入端电连接外部电源，可以自由调控各个电器的运行状态。
进一步的，所述分流机构包括转辊、第一电机、皮带和滤水孔，所述转辊通过轴承左右对称转动连接于分流箱的内部，分流箱前侧面左端设置的第一电机输出轴与左侧的转辊前端固定连接，两个转辊通过皮带传动连接，皮带位于第一导流板的下侧，皮带的外表面设有均匀分布的滤水孔，第一电机的输入端电连接控制开关组的输出端，可以对废水进行分流工作。
进一步的，所述分流机构还包括刮板和挤压辊，所述刮板设置于右侧的隔板上表面，分流箱的内部右侧通过轴承转动连接有挤压辊，挤压辊位于皮带的内部并与刮板竖直对应，可以将附着在皮带外表面的污泥和部分污水刮落在分流箱与隔板形成的中部分流腔内。
进一步的，所述分流箱的内部设有第二导流板，第二导流板位于皮带的内部，能够防止污水进入分流箱与隔板形成的左下端或中部的分流腔内，确保分流工作的质量。
进一步的，所述分流箱的内部底面左端设有斗形台，分流箱前侧面左下端设置的第二电机输出轴通过轴承与分流箱的前侧壁转动连接并延伸至分流箱的内部，第二电机的输出轴后端设有螺旋输送杆，螺旋输送杆延伸至左侧的出水管内部，第二电机的输入端电连接控制开关组的输出端，可以为废渣的排出工作提供便利，以免废渣堆积在分流箱的内部。
进一步的，所述分流箱的内部底面中部设有倾斜台，倾斜台的上表面自前向后倾斜设置，可以为污泥的排出工作提供便利。
与现有技术相比，本实用新型的有益效果是：本高浓度废水处理用污水分流装置，具有以下好处：
将高浓度废水通过进水管送入分流箱的内部，通过控制开关组的调控，第一电机运转，带动左侧的转辊逆时针运转，由于两个转辊通过皮带传动连接，当废水随着第一导流板落在皮带的上表面时，废水内部的废渣和污泥会被皮带向左输送，而污水则通过滤水孔直接落入分流箱与隔板形成的右下端分流腔内，第二导流板能够防止污水进入分流箱与隔板形成的左下端或中部的分流腔内，确保分流工作的质量，随着第一电机的运转，体积或质量较大的废渣受自重影响会直接落入分流箱与隔板形成的左下端分流腔内，而污泥和部分污水则会附着在皮带的外表面最终被刮板与挤压辊配合刮落在分流箱与隔板形成的中部分流腔内，快速完成废水的分流工作，随后，第二电机运转，带动螺旋输送杆运转，将体积或质量较大的废渣由左侧的出水管排出，倾斜台可以为污泥与部分污水混合物的排出工作提供便利。
