申请日2021.05.31
公开日期2021.11.23
IPC分类B01D29/64;B01D29/03;B01D29/56;B02C18/12
摘要
本实用新型公开了一种污水循环处理装置，包括壳体，所述壳体的顶部设有进水筒，所述进水筒的内侧壁底侧固定安装有支撑杆，所述支撑杆的底侧设有第一驱动电机，所述支撑杆的顶侧设有破碎刀，且第一驱动电机的驱动轴与破碎刀的传动轴相连接，所述壳体的外表面一侧固定连接有收集箱，所述收集箱与壳体之间共同开设有两个排污口。本实用新型中，通过设置的第一驱动电机、破碎刀、第二驱动电机、螺杆、安装条、伸缩杆、清扫条和刷子，第一驱动电机与破碎刀配合可以将污水内树枝、树叶和塑料袋等进行破碎，然后通过第二驱动电机驱动刷子对滤网进行清扫，有效避免滤网堵塞，十分方便，实用性强。
权利要求

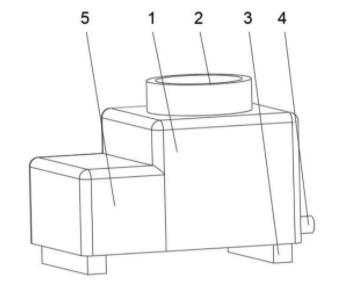

1.一种污水循环处理装置，包括壳体(1)，其特征在于：所述壳体(1)的顶部设有进水筒(2)，所述进水筒(2)的内侧壁底侧固定安装有支撑杆(10)，所述支撑杆(10)的底侧设有第一驱动电机(7)，所述支撑杆(10)的顶侧设有破碎刀(8)，且第一驱动电机(7)的驱动轴与破碎刀(8)的传动轴相连接，所述壳体(1)的外表面一侧固定连接有收集箱(5)，所述收集箱(5)与壳体(1)之间共同开设有两个排污口(6)，所述壳体(1)的内部分别固定安装有第一滤网(13)和第二滤网(14)，且第一滤网(13)和第二滤网(14)分别与两个排污口(6)相对应，所述第一滤网(13)和第二滤网(14)的顶部均设有第一保护外壳(15)，两个所述第一保护外壳(15)的内侧均设有第二驱动电机(21)，两个所述第二驱动电机(21)的驱动端均固定连接有螺杆(11)，两个所述螺杆(11)的外表面均螺纹连接有安装条(16)，两个所述安装条(16)的底部均固定连接有伸缩杆(20)，两个所述伸缩杆(20)的活塞端均固定安装有清扫条(19)，两个所述清扫条(19)的底侧均固定连接有刷子(18)。
2.根据权利要求1所述的一种污水循环处理装置，其特征在于：所述支撑杆(10)的底侧均固定连接有第二保护外壳(9)，且第一驱动电机(7)位于第二保护外壳(9)的内侧。
3.根据权利要求1所述的一种污水循环处理装置，其特征在于：所述收集箱(5)的外表面一侧固定连接有排污管(12)。
4.根据权利要求1所述的一种污水循环处理装置，其特征在于：所述壳体(1)的外表面一侧固定连接有排水管(4)。
5.根据权利要求1所述的一种污水循环处理装置，其特征在于：所述收集箱(5)与壳体(1)的底侧均固定连接有支撑块(3)。
6.根据权利要求1所述的一种污水循环处理装置，其特征在于：所述清扫条(19)的顶部对称固定连接有两个限位杆(17)，且限位杆(17)垂直贯穿安装条(16)的底部延伸至顶部。
7.根据权利要求1所述的一种污水循环处理装置，其特征在于：两个所述安装条(16)均与壳体(1)之间滑动连接。
8.根据权利要求1所述的一种污水循环处理装置，其特征在于：所述第一滤网(13)位于第二滤网(14)的上方，且第一滤网(13)与第二滤网(14)均为倾斜设置。
说明书
一种污水循环处理装置
技术领域
本实用新型涉及污水技术领域，尤其涉及一种污水循环处理装置。
背景技术
园林中的污水是城市污水的一部分，与一般城市污水相比，它所产生的污水性质较简单，污水量也较少；
目前对园林污水循环处理装置对污水处理效率较低，污水中所含的树枝、树叶和塑料袋等都极易造成滤网堵塞，难以清理，常常还需人工进行清理，实用性低。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种园林污水循环处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种污水循环处理装置，包括壳体，所述壳体的顶部设有进水筒，所述进水筒的内侧壁底侧固定安装有支撑杆，所述支撑杆的底侧设有第一驱动电机，所述支撑杆的顶侧设有破碎刀，且第一驱动电机的驱动轴与破碎刀的传动轴相连接，所述壳体的外表面一侧固定连接有收集箱，所述收集箱与壳体之间共同开设有两个排污口，所述壳体的内部分别固定安装有第一滤网和第二滤网，且第一滤网和第二滤网分别与两个排污口相对应，所述第一滤网和第二滤网的顶部均设有第一保护外壳，两个所述第一保护外壳的内侧均设有第二驱动电机，两个所述第二驱动电机的驱动端均固定连接有螺杆，两个所述螺杆的外表面均螺纹连接有安装条，两个所述安装条的底部均固定连接有伸缩杆，两个所述伸缩杆的活塞端均固定安装有清扫条，两个所述清扫条的底侧均固定连接有刷子。
进一步的，所述支撑杆的底侧均固定连接有第二保护外壳，且第一驱动电机位于第二保护外壳的内侧。
进一步的，所述收集箱的外表面一侧固定连接有排污管。
进一步的，所述壳体的外表面一侧固定连接有排水管。
进一步的，所述收集箱与壳体的底侧均固定连接有支撑块。
进一步的，所述清扫条的顶部对称固定连接有两个限位杆，且限位杆垂直贯穿安装条的底部延伸至顶部。
进一步的，两个所述安装条均与壳体之间滑动连接。
进一步的，所述第一滤网位于第二滤网的上方，且第一滤网与第二滤网均为倾斜设置。
本实用新型的有益效果：
本实用新型在使用时，该污水循环处理装置，通过设置的第一驱动电机、破碎刀、第二驱动电机、螺杆、安装条、伸缩杆、清扫条和刷子，第一驱动电机与破碎刀配合可以将污水内树枝、树叶和塑料袋等进行破碎，然后通过第二驱动电机驱动刷子对滤网进行清扫，有效避免滤网堵塞，十分方便，实用性强。
