申请日2021.06.15
公开日期2021.11.23
IPC分类C02F9/04
摘要

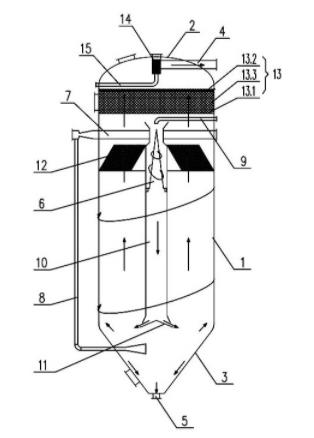

本实用新型公开了一种高效旋流污水净化设备，包括：壳体，所述壳体为圆筒形结构，且壳体顶部设置有封头，壳体底部设置有锥形底，所述封头上设置有排水管，所述锥形底的底部设置有排污管；旋流组件，包括设置在壳体内的旋流器，所述旋流器的侧面设置有进水管，所述进水管的进口端设置在壳体外，旋流器的顶部设置有延伸至壳体外的排气管，旋流器的底部连接有竖直沉降筒，所述竖直沉降筒的底部设置有布水器；过滤组件，设置在壳体内，包括位于进水管下方并环绕旋流器设置在其外侧的沉降分离器，以及设置在所述排气管和排水管之间的滤料层。本实用新型结构巧妙，占地少、投资小，便于维护，绿色环保，能够高效脱除工业废水中的胶团悬浮物等。
权利要求
1.一种高效旋流污水净化设备，其特征在于：包括
壳体，所述壳体为圆筒形结构，且壳体顶部设置有封头，壳体底部设置有锥形底，所述封头上设置有排水管，所述锥形底的底部设置有排污管；
旋流组件，包括设置在壳体内的旋流器，所述旋流器的侧面设置有进水管，所述进水管的进口端设置在壳体外，旋流器的顶部设置有延伸至壳体外的排气管，旋流器的底部连接有竖直沉降筒，所述竖直沉降筒的底部设置有布水器；
过滤组件，设置在壳体内，包括位于进水管下方并环绕旋流器设置在其外侧的沉降分离器，以及设置在所述排气管和排水管之间的滤料层。
2.根据权利要求1所述的高效旋流污水净化设备，其特征在于：所述进水管为两条，每条进水管均为渐开线形结构或螺旋形结构，且每条进水管内均设置有涡流反应球。
3.根据权利要求2所述的高效旋流污水净化设备，其特征在于：所述涡流反应球为PP多面空心球。
4.根据权利要求1所述的高效旋流污水净化设备，其特征在于：所述沉降分离器由多个从内到外同心套接设置的喇叭形筒状波纹板构成。
5.根据权利要求1所述的高效旋流污水净化设备，其特征在于：所述滤料层包括与壳体相连的支撑板和间隔设置在其上方的滤板，所述支撑板和滤板之间上设置有彗星纤维滤料、纤维球滤料或纤维束滤料，且所述滤板的顶部设置有不锈钢滤水帽。
6.根据权利要求1所述的高效旋流污水净化设备，其特征在于：所述排水管与气水反冲器相连，所述气水反冲器上设置有进气管。
7.根据权利要求1所述的高效旋流污水净化设备，其特征在于：所述封头内设置有压差计。
8.根据权利要求1所述的高效旋流污水净化设备，其特征在于：所述进水管的进口端连接有从锥形底内引出的污泥回流管。
9.根据权利要求1所述的高效旋流污水净化设备，其特征在于：所述壳体上设置有采样管和检修孔。
说明书
高效旋流污水净化设备
技术领域
本实用新型涉及废水处理技术领域，尤其是涉及一种高效旋流污水净化设备。
背景技术
由于现代工业的迅速发展，工业用水急剧增加，如果工业废水不经处理或处理不当就排放，将会给生态环境造成不可挽回的损伤。含有胶团悬浮物的工业废水处理难度较大，目前多采用根据重力沉降原理设计的“混凝絮凝+斜管沉淀+无阀滤池”等装置脱悬浮物、胶团等，存在土建投资高，设备占地面积大，斜管填料易阻塞、坍塌，耐冲击负荷能力差，药剂使用量大，运营复杂、维护单元多，出水水质不稳定等缺陷。
发明内容
为了解决上述问题，本实用新型提供一种结构简单、绿色环保的高效旋流污水净化设备，具体可采取如下技术方案：
本实用新型所述的高效旋流污水净化设备，包括
壳体，所述壳体为圆筒形结构，且壳体顶部设置有封头，壳体底部设置有锥形底，所述封头上设置有排水管，所述锥形底的底部设置有排污管；
旋流组件，包括设置在壳体内的旋流器，所述旋流器的侧面设置有进水管，所述进水管的进口端设置在壳体外，旋流器的顶部设置有延伸至壳体外的排气管，旋流器的底部连接有竖直沉降筒，所述竖直沉降筒的底部设置有布水器；
过滤组件，设置在壳体内，包括位于进水管下方并环绕旋流器设置在其外侧的沉降分离器，以及设置在所述排气管和排水管之间的滤料层。
所述进水管为两条，每条进水管均为渐开线形结构或螺旋形结构，且每条进水管内均设置有涡流反应球。
所述涡流反应球为PP多面空心球。
所述沉降分离器由多个从内到外同心套接设置的喇叭形筒状波纹板构成。
所述滤料层包括与壳体相连的支撑板和间隔设置在其上方的滤板，所述支撑板和滤板之间上设置有彗星纤维滤料、纤维球滤料或纤维束滤料，且所述滤板的顶部设置有不锈钢滤水帽。
所述排水管与气水反冲器相连，所述气水反冲器上设置有进气管。
所述封头内设置有压差计。
所述进水管的进口端连接有从锥形底内引出的污泥回流管。
所述壳体上设置有采样管和检修孔。
本实用新型提供的高效旋流污水净化设备，结构巧妙，占地少、投资小，便于维护，绿色环保，能够高效脱除工业废水中的胶团悬浮物等。
与现有技术相比，其具有如下有益效果：
1、采用立式结构，内部结构为多种处理工艺的有机组合，能够稳定处理含悬浮物的工业废水；
2、能够完全代替传统的混凝池+斜管沉淀单元+无阀滤池工艺组合，实现设备立体化，减少土建投资、节省占地面积；
3、工艺流程简单，无转动件，无需复杂的维护，降低维护成本；
4、设备耐冲击负荷能力增强，水质恶化时出水质量依然稳定；
5、药剂用量少，运行成本低；
6、全自动化运行，能够实现无人值守运行。
