申请日2021.02.05
公开（公告）日2021.10.15
IPC分类号C02F9/02
摘要
本实用新型属于污水过滤技术领域，具体的说是医院污水高效处理净化系统，包括排污管、过滤网和疏通单元；所述排污管为方管；所述过滤网固接在排污管内侧壁；所述疏通单元设置在排污管上；所述排污管侧壁开设有放置槽；所述疏通单元包括基座、固定板和收集板；所述基座竖直滑动连接在放置槽侧壁；所述固定板固接在基座上；所述固定板为口字型方板；所述固定板底部与收集板固接；本实用新型提供医院污水高效处理净化系统，通过设置疏通单元，利用基座、固定板、收集板、斜铲、支撑杆、防护罩、滚轴、清洁刷和弯钩的相互配合作用，实现对过滤网的疏通，保障排污管的正常排污和过滤网的过滤功能保障了医院工作人员和患者的日常生活。
权利要求书

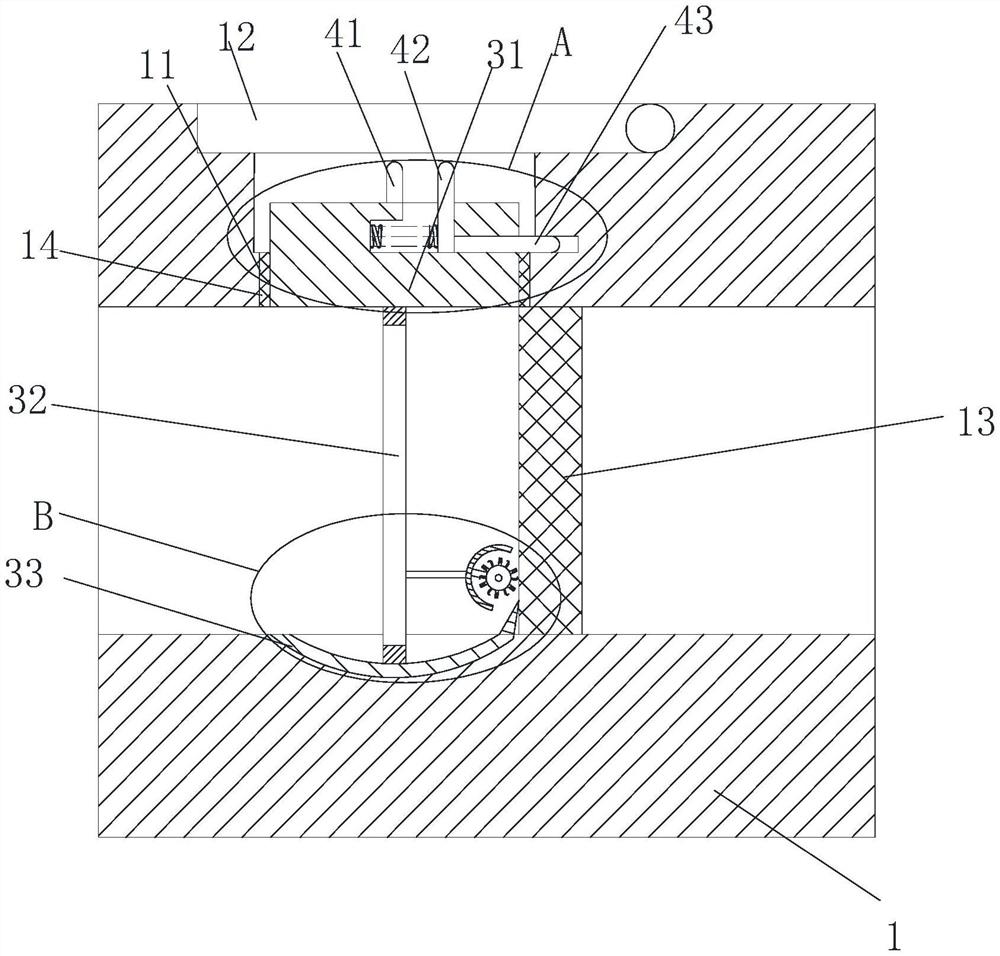

1.医院污水高效处理净化系统，其特征在于：包括排污管(1)、过滤网(13)和疏通单元(3)；所述排污管(1)为方管；所述过滤网(13)固接在排污管(1)内侧壁；所述疏通单元(3)设置在排污管(1)上；所述排污管(1)侧壁开设有放置槽(11)；所述疏通单元(3)包括基座(31)、固定板(32)和收集板(33)；所述基座(31)竖直滑动连接在放置槽(11)侧壁；所述固定板(32)固接在基座(31)上；所述固定板(32)为口字型方板；所述固定板(32)底部与收集板(33)固接；所述收集板(33)靠近过滤网(13)一侧固接有斜铲(34)；所述收集板(33)为弧形板；所述排污管(1)内侧壁开设有弧形槽；所述收集板(33)凸面与弧形槽相互贴合。
2.根据权利要求1所述的医院污水高效处理净化系统，其特征在于：所述固定板(32)上固接有支撑杆(35)；所述支撑杆(35)远离固定板(32)一端固接有防护罩(36)；所述防护罩(36)为半圆柱状壳体；所述防护罩(36)内侧壁转动连接有滚轴(37)；所述滚轴(37)上固接有清洁刷(38)；所述清洁刷(38)设置有多组。
3.根据权利要求2所述的医院污水高效处理净化系统，其特征在于：所述滚轴(37)上固接有弯钩(39)；所述弯钩(39)设置有多组；所述弯钩(39)呈鱼钩状。
4.根据权利要求3所述的医院污水高效处理净化系统，其特征在于：所述放置槽(11)侧壁开设有限位槽(21)；所述基座(31)上开设有把手滑槽(22)；所述基座(31)上开设有限位滑槽(23)；所述基座(31)上设置有限位单元(4)；所述限位单元(4)包括第一把手(41)、第二把手(42)和限位板(43)；所述第一把手(41)固接在基座(31)顶部；所述第二把手(42)滑动连接在把手滑槽(22)内壁底部；所述限位板(43)滑动连接在限位滑槽(23)内壁；所述第二把手(42)通过弹簧连接在把手滑槽(22)内侧壁；所述第二把手(42)与限位板(43)固接。
5.根据权利要求4所述的医院污水高效处理净化系统，其特征在于：所述放置槽(11)内侧壁固接有密封圈(14)；所述密封圈(14)设置在基座(31)与放置槽(11)之间位置处。
6.根据权利要求5所述的医院污水高效处理净化系统，其特征在于：所述排污管(1)侧壁铰接有防护门(12)；所述防护门(12)设置在放置槽(11)外侧。
说明书
医院污水高效处理净化系统
技术领域
本实用新型属于污水过滤技术领域，具体的说是医院污水高效处理净化系统。
背景技术
医院污水是指医院向自然环境或城市管道排放的污水，医院中的污水需要进行初步的过滤，再通过各种化学试剂进行处理，然后达到自然排放标准后才能排放至自然环境中。
目前现有技术中，对于医院污水的过滤，通常是在管道安装过滤网来对污水进行过滤，但是通过我们的长期观察发现，医院的污水中存在多种杂质，如散落的碎玻璃、酒精棉、纱布线头、人体毛发以及其他的固体小颗粒，这些杂质经过过滤网时会堵塞过滤网，使得管道堵塞，导致污水无法排放，影响医院工作人员和患者的日常生活。
实用新型内容
为了弥补现有技术的不足，解决医院的污水中存在多种杂质，如散落的碎玻璃、酒精棉、纱布线头、人体毛发以及其他的固体小颗粒，这些杂质经过过滤网时会堵塞过滤网，使得管道堵塞，导致污水无法排放，影响医院工作人员和患者的正常工作的问题，本实用新型提出的医院污水高效处理净化系统。
本实用新型解决其技术问题所采用的技术方案是：本实用新型所述的医院污水高效处理净化系统，包括排污管、过滤网和疏通单元；所述排污管为方管；所述过滤网固接在排污管内侧壁；所述疏通单元设置在排污管上；所述排污管侧壁开设有放置槽；所述疏通单元包括基座、固定板和收集板；所述基座竖直滑动连接在放置槽侧壁；所述固定板固接在基座上；所述固定板为口字型方板；所述固定板底部与收集板固接；所述收集板靠近过滤网一侧固接有斜铲；所述收集板为弧形板；所述排污管内侧壁开设有弧形槽；所述收集板凸面与弧形槽相互贴合。
优选的，所述固定板上固接有支撑杆；所述支撑杆远离固定板一端固接有防护罩；所述防护罩为半圆柱状壳体；所述防护罩内侧壁转动连接有滚轴；所述滚轴上固接有清洁刷；所述清洁刷设置有多组。
优选的，所述滚轴上固接有弯钩；所述弯钩设置有多组；所述弯钩呈鱼钩状。
优选的，所述放置槽侧壁开设有限位槽；所述基座上开设有把手滑槽；所述基座上开设有限位滑槽；所述基座上设置有限位单元；所述限位单元包括第一把手、第二把手和限位板；所述第一把手固接在基座顶部；所述第二把手滑动连接在把手滑槽内壁底部；所述限位板滑动连接在限位滑槽内壁；所述第二把手通过弹簧连接在把手滑槽内侧壁；所述第二把手与限位板固接。
优选的，所述放置槽内侧壁固接有密封圈；所述密封圈设置在基座与放置槽之间位置处。
优选的，所述排污管侧壁铰接有防护门；所述防护门设置在放置槽外侧。
本实用新型的有益效果是：
1、本实用新型提供医院污水高效处理净化系统，通过设置疏通单元，利用基座、固定板、收集板、斜铲、支撑杆、防护罩、滚轴、清洁刷和弯钩的相互配合作用，实现对过滤网的疏通，实现排污管的排污和过滤网的过滤的正常持续进行，保障了医院工作人员和患者的正常工作。
2、本实用新型提供医院污水高效处理净化系统，通过设置限位单元，利用第二把手、限位板、把手滑槽、限位槽和限位滑槽之间的相互配合作用，实现对基座的限位作用，避免其影响排污管排污，同时实现基座可以拆卸取出，方便对收集板上杂质污垢的进一步处理。
