申请日2020.12.24
公开（公告）日2021.09.24
IPC分类号C02F9/14; C02F3/34
摘要
本实用新型属于污水处理领域，尤其是一种污水处理微生物增效装置，针对现有的污水处理微生物增效装置中对微生物的扩繁、培养、训化等不到位，微生物容易受温度影响，不能提供一个适宜的温度，从而降低了微生物对污水处理的效果的问题，现提出如下方案，其包括底座，所述底座的顶部分别固定连接有过滤箱和增效箱，所述过滤箱的一侧设有进水管，本实用新型结构合理，操作便利，通过对污水进行预先过滤，有利于提高污水处理效果，同时向增效箱内输入热气和氧气，可以使污水中的含氧量增加，且热气可以对污水加温，进而可以使污水中的微生物能够处于合适的温度，进而能够加速微生物的繁殖速度，增加了微生物对污水处理的效果。
权利要求书

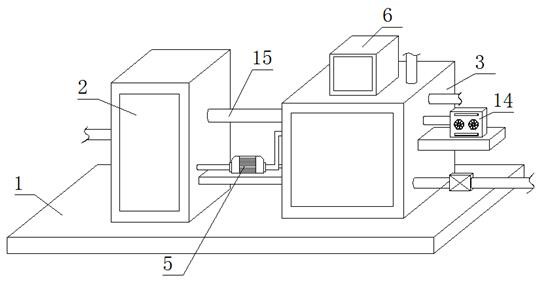

1.一种污水处理微生物增效装置，包括底座（1），其特征在于，所述底座（1）的顶部分别固定连接有过滤箱（2）和增效箱（3），所述过滤箱（2）的一侧设有进水管，所述过滤箱（2）内固定连接有滤网（4），所述过滤箱（2）和增效箱（3）相互靠近的一侧固定连接有同一个固定板，固定板的顶部固定连接有水泵（5），所述水泵（5）的输入端延伸至过滤箱（2）内并与过滤箱（2）的另一侧密封固定连接，所述水泵（5）的输出端密封固定连接有连接管，连接管的一端延伸至增效箱（3）内并与增效箱（3）的一侧密封固定连接，所述增效箱（3）的顶部固定连接有固定座（6），所述固定座（6）上设有固定腔室（8），所述增效箱（3）的底部内壁上转动连接有搅拌轴（7），所述搅拌轴（7）上固定连接有多个搅拌杆，所述搅拌轴（7）的顶端延伸至固定腔室（8）内并固定连接有滚珠丝杠（12），所述固定腔室（8）的一侧内壁上固定连接有驱动电机（9），所述驱动电机（9）的输出轴上固定连接有转轴（10），所述转轴（10）上对称固定套设有两个绕线轮（11），两个绕线轮（11）上均绕设有拉绳，所述滚珠丝杠（12）上螺纹连接有丝杠螺母（13），两个拉绳的底端均与丝杠螺母（13）的顶部固定连接，所述增效箱（3）的另一侧固定连接有支撑板，支撑板的顶部固定连接有热风机（14），所述热风机（14）的输出端延伸至增效箱（3）内并与增效箱（3）的另一侧密封固定连接，所述增效箱（3）的另一侧设有排水管，排水管上设有排水阀，所述增效箱（3）的顶部设有固定管，所述增效箱（3）的另一侧设有橡胶管，橡胶管位于热风机（14）的上侧，所述增效箱（3）的一侧内壁上设有温度传感器。
2.根据权利要求1所述的一种污水处理微生物增效装置，其特征在于，所述过滤箱（2）的一侧内壁上转动连接有连接轴（15），所述连接轴（15）的一端延伸至增效箱（3）内，所述搅拌轴（7）上与连接轴（15）的一端均固定套设有伞齿轮，且两个伞齿轮相啮合，所述连接轴（15）上螺纹连接有移动板（16），所述移动板（16）的底部固定连接有清洁刷（17），所述清洁刷（17）的底部与滤网（4）的顶部相贴合。
3.根据权利要求1所述的一种污水处理微生物增效装置，其特征在于，所述固定腔室（8）的两侧内壁上均滑动连接有限位滑块（18），所述丝杠螺母（13）的两侧分别与两个限位滑块（18）相互靠近的一侧固定连接。
4.根据权利要求1所述的一种污水处理微生物增效装置，其特征在于，所述固定腔室（8）的底部内壁上对称固定连接有两个弹簧（19），两个弹簧（19）的顶端均与丝杠螺母（13）的底部固定连接。
5.根据权利要求2所述的一种污水处理微生物增效装置，其特征在于，所述过滤箱（2）的顶部内壁上开设有滑槽（20），所述移动板（16）的顶部延伸至滑槽（20）内并与滑槽（20）的顶部内壁滑动连接。
说明书
一种污水处理微生物增效装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水处理微生物增效装置。
背景技术
在污水处理领域会涉及到生物增效技术，即引入对特定污染物具有高效降解能力的微生物或复合微生物菌群，提高微生物数量，改善微生物种群结构，增强对特定污染物的降解能力，从而提高污水处理效果。
现有的污水处理微生物增效装置中对微生物的扩繁、培养、训化等不到位，微生物容易受温度影响，不能提供一个适宜的温度，从而降低了微生物对污水处理的效果，所以我们提出一种污水处理微生物增效装置，用于解决上述提出的问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在现有的污水处理微生物增效装置中对微生物的扩繁、培养、训化等不到位，微生物容易受温度影响，不能提供一个适宜的温度，从而降低了微生物对污水处理的效果的缺点，而提出的一种污水处理微生物增效装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理微生物增效装置，包括底座，所述底座的顶部分别固定连接有过滤箱和增效箱，所述过滤箱的一侧设有进水管，所述过滤箱内固定连接有滤网，所述过滤箱和增效箱相互靠近的一侧固定连接有同一个固定板，固定板的顶部固定连接有水泵，所述水泵的输入端延伸至过滤箱内并与过滤箱的另一侧密封固定连接，所述水泵的输出端密封固定连接有连接管，连接管的一端延伸至增效箱内并与增效箱的一侧密封固定连接，所述增效箱的顶部固定连接有固定座，所述固定座上设有固定腔室，所述增效箱的底部内壁上转动连接有搅拌轴，所述搅拌轴上固定连接有多个搅拌杆，所述搅拌轴的顶端延伸至固定腔室内并固定连接有滚珠丝杠，所述固定腔室的一侧内壁上固定连接有驱动电机，所述驱动电机的输出轴上固定连接有转轴，所述转轴上对称固定套设有两个绕线轮，两个绕线轮上均绕设有拉绳，所述滚珠丝杠上螺纹连接有丝杠螺母，两个拉绳的底端均与丝杠螺母的顶部固定连接，所述增效箱的另一侧固定连接有支撑板，支撑板的顶部固定连接有热风机，所述热风机的输出端延伸至增效箱内并与增效箱的另一侧密封固定连接，所述增效箱的另一侧设有排水管，排水管上设有排水阀，所述增效箱的顶部设有固定管，所述增效箱的另一侧设有橡胶管，橡胶管位于热风机的上册，所述增效箱的一侧内壁上设有温度传感器，通过对污水进行预先过滤，有利于提高污水处理效果，同时向增效箱内输入热气和氧气，可以使污水中的含氧量增加，且热气可以对污水加温，进而可以使污水中的微生物能够处于合适的温度，进而能够加速微生物的繁殖速度，增加了微生物对污水处理的效果。
优选的，所述过滤箱的一侧内壁上转动连接有连接轴，所述连接轴的一端延伸至增效箱内，所述搅拌轴上与连接轴的一端均固定套设有伞齿轮，且两个伞齿轮相啮合，所述连接轴上螺纹连接有移动板，所述移动板的底部固定连接有清洁刷，所述清洁刷的底部与滤网的顶部相贴合，搅拌轴往复转动的同时，可以通过两个伞齿轮带动连接轴往复转动，进而可以使移动板横向往复移动，移动板可以使清洁刷在滤网的表面来回刷动，这样可以防止杂质堵塞滤网，造成过滤不畅。
优选的，所述固定腔室的两侧内壁上均滑动连接有限位滑块，所述丝杠螺母的两侧分别与两个限位滑块相互靠近的一侧固定连接，限位滑块可以使丝杠螺母能够稳固移动，不会发生位置偏移。
优选的，所述固定腔室的底部内壁上对称固定连接有两个弹簧，两个弹簧的顶端均与丝杠螺母的底部固定连接，弹簧可以为丝杠螺母提供复位动力。
优选的，所述过滤箱的顶部内壁上开设有滑槽，所述移动板的顶部延伸至滑槽内并与滑槽的顶部内壁滑动连接，滑槽可以使移动板移动更加顺畅。
本实用新型中，所述一种污水处理微生物增效装置，由于设置了过滤箱和滤网，可以预先将污水中的固体杂质进行过滤，从而可以提高污水处理效果，通过向增效箱内输入热气和氧气，可以使污水中的含氧量增加，且热气可以对污水加温，进而可以使污水中的微生物能够处于合适的温度，进而能够加速微生物的繁殖速度，增加了微生物对污水处理的效果，同时通过驱动电机，可以使搅拌轴往复转动，进而可以通过多个搅拌杆对增效箱内的污水进行搅拌，使得污水能够快速与热气和氧气混合，进而提高了工作效率。
由于设置了连接轴，搅拌轴往复转动的同时，可以通过两个伞齿轮带动连接轴往复转动，进而可以使移动板横向往复移动，移动板可以使清洁刷在滤网的表面来回刷动，这样可以防止杂质堵塞滤网，造成过滤不畅。
本实用新型结构合理，操作便利，通过对污水进行预先过滤，有利于提高污水处理效果，同时向增效箱内输入热气和氧气，可以使污水中的含氧量增加，且热气可以对污水加温，进而可以使污水中的微生物能够处于合适的温度，进而能够加速微生物的繁殖速度，增加了微生物对污水处理的效果。
