申请日2020.12.30
公开（公告）日2021.09.21
IPC分类号C02F9/04
摘要
本实用新型提供了一种移动式高效污水处理设备，涉及污水处理设备领域，包括处理箱本体，过滤机构，处理箱本体的底面设有万向轮，侧边设有进水管，进水管的端部设有抽水泵，过滤机构包括第一过滤机构以及第二过滤机构，第一过滤机构包括滤板，振动电机以及集物箱，第二过滤机构包括集水管，转动机构以及净水箱，转动机构包括转动电机以及搅拌杆，转动电机的输出端设有转动轴，净水箱旁设有药剂箱，底部设有穿过处理箱本体底面的排水管，通过设置万向轮使污水处理设备便于移动；滤板以及振动电机的共同作用可以将污水中存在的大颗粒杂物过滤到集物箱内，避免了杂物进入净水箱内损坏搅拌杆，提高了净水效率。
权利要求书

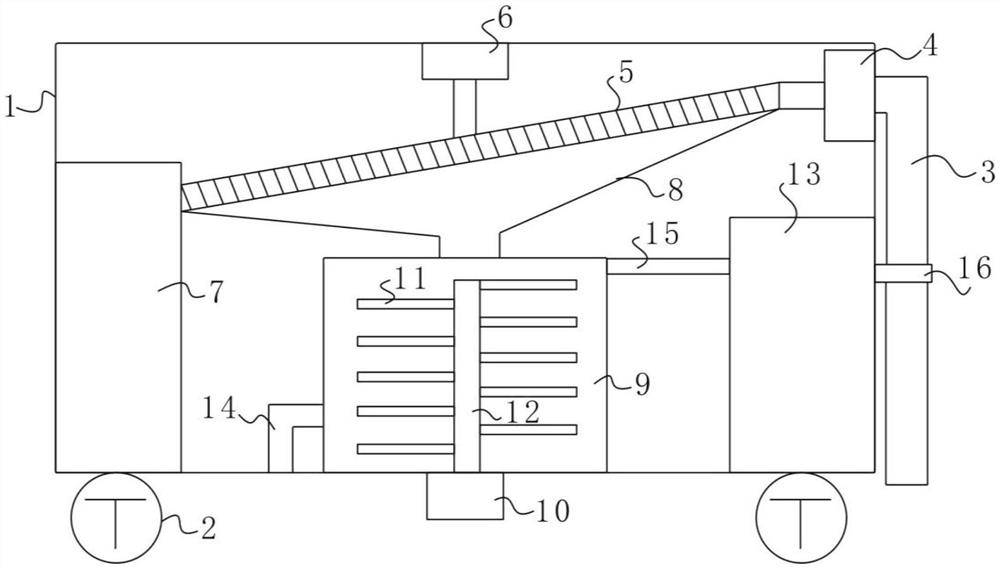

1.一种移动式高效污水处理设备，其特征在于，包括处理箱本体，过滤机构，所述处理箱本体的底面设有万向轮，侧边设有进水管，所述进水管的端部设有抽水泵，所述过滤机构包括用于过滤杂物的第一过滤机构以及用于净水的第二过滤机构，所述第一过滤机构包括滤板，振动电机以及设置在处理箱本体内部的集物箱，所述滤板的两端分别与抽水泵与集物箱连接，所述振动电机固接在处理箱本体的顶端并与滤板连接，所述第二过滤机构包括集水管，位于处理箱本体底面的转动机构以及净水箱，所述集水管位于滤板的下方并与净水箱的顶部相通，所述转动机构包括转动电机以及搅拌杆，所述转动电机的输出端设有转动轴，所述转动轴伸入至净水箱的内部，所述搅拌杆固接在转动轴的表面，所述净水箱旁设有药剂箱，底部设有穿过处理箱本体底面的排水管，所述药剂箱通过连管与净水箱相连。
2.根据权利要求1所述的一种移动式高效污水处理设备，其特征在于，所述处理箱本体的外侧固定安装有卡环。
3.根据权利要求1所述的一种移动式高效污水处理设备，其特征在于，所述集水管的两端与滤板的两端相抵接。
4.根据权利要求1所述的一种移动式高效污水处理设备，其特征在于，所述滤板自抽水泵至集物箱斜向下设置。
说明书
一种移动式高效污水处理设备
技术领域
本实用新型涉及污水处理设备，尤其涉及一种移动式高效污水处理设备。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
目前的污水处理设备不便于移动且由于污水中存在着大量的杂物，在污水处理时杂物可能会损坏搅拌机构，导致污水的处理效果不佳，因此，设计一种移动式高效污水处理设备成为了本领域技术人员亟待解决的技术问题。
实用新型内容
本实用新型所要解决的技术问题是克服现有技术中存在的不足，提供一种移动式高效污水处理设备。
本实用新型是通过以下技术方案予以实现：一种移动式高效污水处理设备，其特征在于，包括处理箱本体，过滤机构，所述处理箱本体的底面设有万向轮，侧边设有进水管，所述进水管的端部设有抽水泵，所述过滤机构包括用于过滤杂物的第一过滤机构以及用于净水的第二过滤机构，所述第一过滤机构包括滤板，振动电机以及设置在处理箱本体内部的集物箱，所述滤板的两端分别与抽水泵与集物箱连接，所述振动电机固接在处理箱本体的顶端并与滤板连接，所述第二过滤机构包括集水管，位于处理箱本体底面的转动机构以及净水箱，所述集水管位于滤板的下方并与净水箱的顶部相通，所述转动机构包括转动电机以及搅拌杆，所述转动电机的输出端设有转动轴，所述转动轴伸入至净水箱的内部，所述搅拌杆固接在转动轴的表面，所述净水箱旁设有药剂箱，底部设有穿过处理箱本体底面的排水管，所述药剂箱通过连管与净水箱相连。
根据上述技术方案，优选地，处理箱本体的外侧固定安装有卡环。
根据上述技术方案，优选地，集水管的两端与滤板的两端相抵接。
根据上述技术方案，优选地，滤板自抽水泵至集物箱斜向下设置。
本实用新型的有益效果是：通过设置万向轮使污水处理设备便于移动；滤板以及振动电机的共同作用可以将污水中存在的大颗粒杂物过滤到集物箱内，避免了杂物进入净水箱内损坏搅拌杆，提高了净水效率。
