申请日2021.01.12
公开（公告）日2021.10.08
IPC分类号C02F9/14; C02F3/30; C02F3/00
摘要
本实用新型公开了一种适用于医院的污水处理装置，包括箱体，所述箱体为中空的长方体结构设置，箱体的底部焊接安装有万向轮，箱体的一侧壁开设有进水口。通过箱体的方体设置以及万向轮的设置，使得装置更加方便安装移动，能够适用于小规模的医院，提高了装置的灵活性和实用性，通过设置的数组填料和滤床，可以充分对污水进行过滤，通过兼氧池可以充分发挥兼氧微生物消除污水中有机物并杀死污水中的厌氧微生物，同时配合MBR膜生物反应池的膜分离技术对污水进行固液分离净化，配合膜组件对污水进行消毒过滤，配合回流泵和鼓风机，可以进行循环净化，避免持续处理时导致的处理不彻底问题，提高了装置的净化效果，进而增加了装置的功能效率。
权利要求书

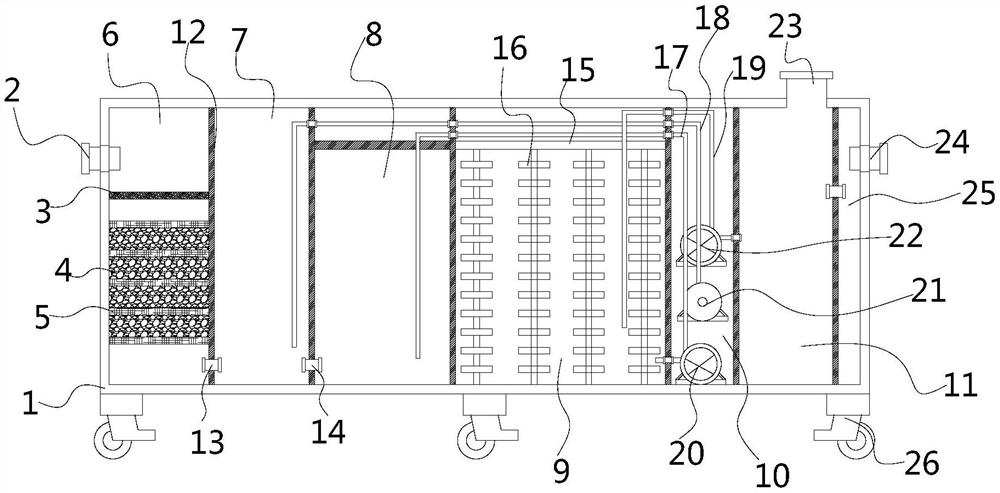

1.一种适用于医院的污水处理装置，包括箱体(1)，其特征在于，所述箱体(1)为中空的长方体结构设置，箱体(1)的底部焊接安装有万向轮(26)，箱体(1)的一侧壁开设有进水口(2)，箱体(1)内部设置有隔板(12)，隔板(12)的数量为六组且隔板(12)分别将箱体(1)依次顺序分割为厌氧滤床池(6)、调节池(7)、兼氧池(8)、MBR膜生物反应池(9)、风机泵组室(10)、次氯酸钠消毒池(11)和沉淀池(25)，厌氧滤床池(6)内的对应侧壁焊接设置有过滤格栅板(3)，厌氧滤床池(6)内的对应侧壁分别设置有数组填料(4)和滤床(5)，厌氧滤床池(6)与调节池(7)为连通设置，且位于厌氧滤床池(6)与调节池(7)的连通处设置有第一电磁阀(13)，调节池(7)和兼氧池(8)为连通设置，且位于调节池(7)和兼氧池(8)的连通处设置有第二电磁阀(14)，MBR膜生物反应池(9)内的对应侧壁焊接安装有安装板(15)，安装板(15)的底部焊接设置有数组膜组件(16)，风机泵组室(10)内分别设置有回流泵(20)、鼓风机(21)和自吸泵(22)，回流泵(20)的一端与MBR膜生物反应池(9)为连通设置，回流泵(20)的另一端连接设置有第一管道(17)，第一管道(17)的自由端横向贯穿隔板(12)并与兼氧池(8)为连通设置，兼氧池(8)与MBR膜生物反应池(9)为连通设置，鼓风机(21)的一端连接设置有第二管道(18)，第二管道(18)的自由端横向贯穿隔板(12)并分别与调节池(7)、MBR膜生物反应池(9)为连通设置，自吸泵(22)的一端与次氯酸钠消毒池(11)为连通设置，自吸泵(22)的另一端连接设置有第三管道(19)，第三管道(19)的自由端横向贯穿隔板(12)并与MBR膜生物反应池(9)为连通设置，箱体(1)的顶部开设有操作口(23)，操作口(23)与次氯酸钠消毒池(11)呈对应设置，次氯酸钠消毒池(11)与沉淀池(25)为连通设置，箱体(1)的另一侧壁开设有输水口(24)，输水口(24)与沉淀池(25)为连通设置。
2.根据权利要求1所述的一种适用于医院的污水处理装置，其特征在于，所述进水口(2)与所需处理的污水管道连接设置。
3.根据权利要求1所述的一种适用于医院的污水处理装置，其特征在于，所述过滤格栅板(3)位于滤床(5)和填料(4)的正上方，滤床(5)和填料(4)依次呈相间排列结构设置。
4.根据权利要求1所述的一种适用于医院的污水处理装置，其特征在于，所述兼氧池(8)内设置有辫帘式生物膜载体填料。
5.根据权利要求1所述的一种适用于医院的污水处理装置，其特征在于，所述万向轮(26)的数量为六组且呈矩形阵列排列。
说明书
一种适用于医院的污水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种适用于医院的污水处理装置。
背景技术
随着经济社会的快速发展及工业化进程的加快，需水量日趋增大，水资源已成为制约社会发展的重要因素，在生活、农村、医院、卫生院等多领域的污水处理装置，往往需要相应的污水处理设备对污水进行处理，近年来，随着医院污水排放标准的提高，全国部分城市致力于优选较好的污水处理工艺或对原有的处理工艺进行改进，以使污水排放达到新的排放标准的要求，但也有相当部分省市对医院污水排放要求较低，以及受经济等多方面因素的制约，医院污水的处理工艺较为落后。
目前对于医疗用的污水处理大多都是大批量的统一处理，当污水量较大时经常会出现处理不彻底的问题，并且现有医院的污水处理装置占地面积较大，且不便移动，不适用一些小规模的医院以及一些乡镇医院等，实用性能较差。
实用新型内容
针对现有技术的不足，本实用新型提供了一种适用于医院的污水处理装置，解决了上述背景技术提出的问题。
为了实现上述目的，本实用新型采用了如下技术方案：一种适用于医院的污水处理装置，包括箱体，所述箱体为中空的长方体结构设置，箱体的底部焊接安装有万向轮，箱体的一侧壁开设有进水口，箱体内部设置有隔板，隔板的数量为六组且隔板分别将箱体依次顺序分割为厌氧滤床池、调节池、兼氧池、MBR膜生物反应池、风机泵组室、次氯酸钠消毒池和沉淀池，厌氧滤床池内的对应侧壁焊接设置有过滤格栅板，厌氧滤床池内的对应侧壁分别设置有数组填料和滤床，厌氧滤床池与调节池为连通设置，且位于厌氧滤床池与调节池的连通处设置有第一电磁阀，调节池和兼氧池为连通设置，且位于调节池和兼氧池的连通处设置有第二电磁阀，MBR膜生物反应池内的对应侧壁焊接安装有安装板，安装板的底部焊接设置有数组膜组件，风机泵组室内分别设置有回流泵、鼓风机和自吸泵，回流泵的一端与MBR膜生物反应池为连通设置，回流泵的另一端连接设置有第一管道，第一管道的自由端横向贯穿隔板并与兼氧池为连通设置，兼氧池与MBR膜生物反应池为连通设置，鼓风机的一端连接设置有第二管道，第二管道的自由端横向贯穿隔板并分别与调节池、MBR膜生物反应池为连通设置，自吸泵的一端与次氯酸钠消毒池为连通设置，自吸泵的另一端连接设置有第三管道，第三管道的自由端横向贯穿隔板并与MBR膜生物反应池为连通设置，箱体的顶部开设有操作口，操作口与次氯酸钠消毒池呈对应设置，次氯酸钠消毒池与沉淀池为连通设置，箱体的另一侧壁开设有输水口，输水口与沉淀池为连通设置。
优选的，所述进水口与所需处理的污水管道连接设置。
优选的，所述过滤格栅板位于滤床和填料的正上方，滤床和填料依次呈相间排列结构设置。
优选的，所述兼氧池内设置有辫帘式生物膜载体填料。
优选的，万向轮的数量为六组且呈矩形阵列排列。
与现有技术相比，本实用新型的有益效果是：该适用于医院的污水处理装置，通过箱体的方体设置以及万向轮的设置，使得装置更加方便安装移动，能够适用于小规模的医院，提高了装置的灵活性和实用性，通过设置的数组填料和滤床，可以充分对污水进行过滤，通过兼氧池可以充分发挥兼氧微生物消除污水中有机物并杀死污水中的厌氧微生物，同时配合MBR膜生物反应池的膜分离技术对污水进行固液分离净化，配合膜组件对污水进行消毒过滤，配合回流泵和鼓风机，可以进行循环净化，避免持续处理时导致的处理不彻底问题，提高了装置的净化效果，进而增加了装置的功能效率。
