申请日2020.12.25
公开（公告）日2021.10.15
IPC分类号C02F1/28; B08B9/087; C02F101/10
摘要
本实用新型涉及污水除磷技术领域，且公开了一种基于除磷吸附剂吸附的污水除磷设备，包括箱体，所述箱体底部固定设置有支座，所述箱体顶部固定连接有支架，所述支架顶部固定连接有第一电机，所述第一电机输出轴上固定连接有上基杆，所述上基杆底部固定连接有导向杆，所述导向杆底端固定连接有下基块，所述导向杆一侧设有螺杆，所述螺杆两端分别与上基杆和下基块活动连接。该基于除磷吸附剂吸附的污水除磷设备，通过转动第一电机可以带动上基杆、搅拌叶和刮板转动，可在搅拌的同时刮除箱体内底壁的沉淀杂质，通过启动第二电机可以带动活动座和刮板上移至箱体顶部，方便对刮板进行检修维护，更加实用。
权利要求书

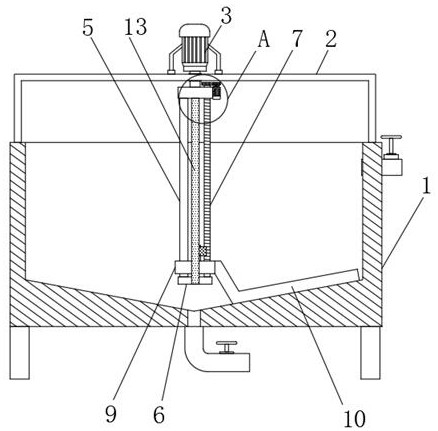

1.一种基于除磷吸附剂吸附的污水除磷设备，包括箱体（1），其特征在于：所述箱体（1）底部固定设置有支座，所述箱体（1）顶部固定连接有支架（2），所述支架（2）顶部固定连接有第一电机（3），所述第一电机（3）输出轴上固定连接有上基杆（4），所述上基杆（4）底部固定连接有导向杆（5），所述导向杆（5）底端固定连接有下基块（6），所述导向杆（5）一侧设有螺杆（7），所述螺杆（7）两端分别与上基杆（4）和下基块（6）活动连接，所述螺杆（7）顶端贯穿上基杆（4）并且延伸至上基杆（4）顶部，所述螺杆（7）顶端固定连接有从动齿轮（8），所述从动齿轮（8）一侧设置有驱动器，所述螺杆（7）上还设置有活动座（9），所述活动座（9）与螺杆（7）螺纹连接，所述活动座（9）与导向杆（5）套接，所述活动座（9）一侧固定连接有刮板（10）。
2.根据权利要求1所述的一种基于除磷吸附剂吸附的污水除磷设备，其特征在于：所述驱动器包括第二电机（11），所述第二电机（11）与上基杆（4）固定连接，所述第二电机（11）输出轴上固定连接有主动齿轮（12），所述主动齿轮（12）与从动齿轮（8）啮合。
3.根据权利要求1所述的一种基于除磷吸附剂吸附的污水除磷设备，其特征在于：所述上基杆（4）两端均固定连接有弯折杆（13），所述弯折杆（13）底端与下基块（6）固定连接，所述弯折杆（13）上固定连接有搅拌叶（14）。
4.根据权利要求1所述的一种基于除磷吸附剂吸附的污水除磷设备，其特征在于：所述导向杆（5）上开设有凹槽，所述凹槽内设置有齿条（15），所述活动座（9）上设置有传动装置和清理装置，所述传动装置包括蜗杆（16），所述蜗杆（16）两端均固定安装有轴承座（17），所述轴承座（17）与活动座（9）固定连接，所述蜗杆（16）上固定连接有驱动齿轮（18），所述驱动齿轮（18）与齿条（15）啮合。
5.根据权利要求4所述的一种基于除磷吸附剂吸附的污水除磷设备，其特征在于：所述清理装置包括转轴（19），所述转轴（19）与活动座（9）活动连接，所述转轴（19）上固定连接有蜗轮（20）和清理刷（21），所述蜗轮（20）与蜗杆（16）啮合。
6.根据权利要求1所述的一种基于除磷吸附剂吸附的污水除磷设备，其特征在于：所述箱体（1）底部设置有排污管，所述箱体（1）侧面设置有排水管。
说明书
一种基于除磷吸附剂吸附的污水除磷设备
技术领域
本实用新型涉及污水除磷技术领域，具体为一种基于除磷吸附剂吸附的污水除磷设备。
背景技术
污水中磷主要来源于洗涤剂、粪便和磷化等工业废水，其形态有正磷酸盐、聚磷酸盐和有机磷。大量含磷生活污水、工业废水排入江河湖泊中，增加了水体营养物质的负荷，从而引起水体中藻类与水生植物异常繁殖，即水体的富营养化，因此污水除磷工作至关重要，除磷剂是一种能够混凝除浊处理及除磷的物品，在与含磷污水混凝除浊处理的同时，能够达到深度除磷的目的，常应用于污水除磷工作中。
目前的污水除磷一般设置除磷池，污水与除磷剂反应后杂质快速沉淀，为快速清理除磷池底部的杂质，一般在除磷池内设置有刮板，但是刮板位于池底，检修维护时需要将池内排空并且进入池中，不够方便。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种基于除磷吸附剂吸附的污水除磷设备，具备便于检修等优点，解决了目前的污水除磷一般设置除磷池，污水与除磷剂反应后杂质快速沉淀，为快速清理除磷池底部的杂质，一般在除磷池内设置有刮板，但是刮板位于池底，检修维护时需要将池内排空并且进入池中，不够方便的问题。
（二）技术方案
为实现上述目的，本实用新型提供如下技术方案：一种基于除磷吸附剂吸附的污水除磷设备，包括箱体，所述箱体底部固定设置有支座，所述箱体顶部固定连接有支架，所述支架顶部固定连接有第一电机，所述第一电机输出轴上固定连接有上基杆，所述上基杆底部固定连接有导向杆，所述导向杆底端固定连接有下基块，所述导向杆一侧设有螺杆，所述螺杆两端分别与上基杆和下基块活动连接，所述螺杆顶端贯穿上基杆并且延伸至上基杆顶部，所述螺杆顶端固定连接有从动齿轮，所述从动齿轮一侧设置有驱动器，所述螺杆上还设置有活动座，所述活动座与螺杆螺纹连接，所述活动座与导向杆套接，所述活动座一侧固定连接有刮板。
优选的，所述驱动器包括第二电机，所述第二电机与上基杆固定连接，所述第二电机输出轴上固定连接有主动齿轮，所述主动齿轮与从动齿轮啮合。
优选的，所述上基杆两端均固定连接有弯折杆，所述弯折杆底端与下基块固定连接，所述弯折杆上固定连接有搅拌叶。
优选的，所述导向杆上开设有凹槽，所述凹槽内设置有齿条，所述活动座上设置有传动装置和清理装置，所述传动装置包括蜗杆，所述蜗杆两端均固定安装有轴承座，所述轴承座与活动座固定连接，所述蜗杆上固定连接有驱动齿轮，所述驱动齿轮与齿条啮合。
优选的，所述清理装置包括转轴，所述转轴与活动座活动连接，所述转轴上固定连接有蜗轮和清理刷，所述蜗轮与蜗杆啮合。
优选的，所述箱体底部设置有排污管，所述箱体侧面设置有排水管。
与现有技术相比，本实用新型提供了一种基于除磷吸附剂吸附的污水除磷设备，具备以下有益效果：
1、该基于除磷吸附剂吸附的污水除磷设备，通过转动第一电机可以带动上基杆、搅拌叶和刮板转动，可在搅拌的同时刮除箱体内底壁的沉淀杂质，通过启动第二电机可以带动活动座和刮板上移至箱体顶部，方便对刮板进行检修维护，更加实用。
2、该基于除磷吸附剂吸附的污水除磷设备，通过在活动座上设置驱动装置和清理装置，有利于在活动座上移过程中带动清理刷转动，清理刷与螺杆的相互转动可将螺杆上附着的杂质清理干净，避免杂质影响活动座上移，降低了损坏率。
