申请日2020.12.30
公开（公告）日2021.10.26
IPC分类号C02F9/14
摘要
一种污水处理置，具体为一种医院用污水处理装置，先将医院病区生活污水通过管道导入化粪池中，同时，往化粪池投放消毒药水，化粪池的上清液导入调节池中，然后泵送到反应池中，同时，投放消毒药水，反应池中的上清液从反应池中的上部溢流口流出并排放，设置有消毒水含量检测器，根据上清液中的消毒水含量来调节往输送管投放消毒药水的量。本发明与已有技术相比，具有能有效杀灭污水中的病毒的，避免污水导入市政污水管网后，引发疾病传染的优点。
权利要求书
1.医院用污水处理装置，其特征在于，包括与医院病区生活污水排污管相连的化粪池、上部与化粪池上部的溢水口相连的带有液位检测器的调节池、带有上部溢流口的反应池、消毒药水添加机构，调节池、反应池之间设置有包括水泵、输送管的泵送机构，消毒药水添加机构包括消毒药水源、带有药液控制阀的消毒水传输管、消毒药水含量检测器、控制装置，消毒药水含量检测器位于反应池的上部溢流口附近，消毒药水含量检测器的电信号输出端与控制装置的电信号输入端相连，调节池里面的液位检测器的电信号输出端与控制装置的电信号输入端相连，控制装置控制药液控制阀及泵送机构动作，消毒药水添加机构的消毒水传输管的出口端连接在泵送机构的输送管上，化粪池的污水导入口附近的污水导入通道与消毒药水定量添加机构的药液传输管相连，液位检测器包括高位液位检测器、低位液位检测器。
2.根据权利要求1所述的医院用污水处理装置，其特征在于，反应池中设置有数块反应池隔板，将反应池分隔成几个相互连通的区间，使上清液在各个区间的流动要么由下往上流动，要么由上往下流动。
3.根据权利要求2所述的医院用污水处理装置，其特征在于，反应池中设置有三块反应池隔板将反应池分隔成四个相互连通的区间，泵送机构的输送管出口位于反应池的第一个区间内，反应池的第一个区间的下部与反应池的第二个区间的下部相连通，反应池的第二区间的上部与反应池的第三个区间的上部连通，反应池的第三个区间的下部与反应池的第四个区间的下部连通，反应池的上部溢流口位于反应池的第四个区间的上部。
4.根据权利要求1或2或3所述的医院用污水处理装置，其特征在于，化粪池中设置有数块化粪池隔板将化粪池分隔成数个相互连通的隔间，使导入化粪池中的污水在化粪池的各个隔间内由下往上流动或者由上往下流动。
5.根据权利要求4所述的医院用污水处理装置，其特征在于，化粪池中设置有三块化粪池隔板将化粪池分隔成四个相互连通的隔间，医院病区生活污水排污管出口位于化粪池的第一个隔间，化粪池的第一个隔间的下部与化粪池的第二个隔间的下部相连通，化粪池的第二隔间的上部与化粪池的第三个隔间的上部连通，化粪池的第三个隔间的下部与化粪池的第四个隔间的下部连通，化粪池的上部的溢水口位于化粪池的第四个隔间的上部。
6.根据权利要求1或2或3或5所述的医院用污水处理装置，其特征在于，消毒药水添加机构的消毒药水源采用的是二氧化氯发生器，消毒药水定量添加机构的消毒药水源采用的是二氧化氯发生器，控制装置控制消毒药水添加机构的消毒药水源及消毒药水定量添加机构的消毒药水源工作。
说明书
医院用污水处理装置
技术领域
本实用新型涉及一种污水处理技术，特别是医院用污水处理装置。
背景技术
现有的医院病区污水，包括医疗废水和生活废水，医疗废水是需要收集起来，送到专门的废水处理设施进行处理，而生活废水，包括大小便池里面的上清液废水以及盥洗所产生的废水，往往直接导入市政污水管网，这些污水往往是带有病毒的，特别是传染病病区的生活污水，这些污水导入市政污水管网后，会有引发疾病传染的风险。
发明内容
本实用新型的发明目的在于提供一种能有效杀灭污水中的病毒的，避免污水导入市政污水管网后，引发疾病传染的医院用污水处理装置。

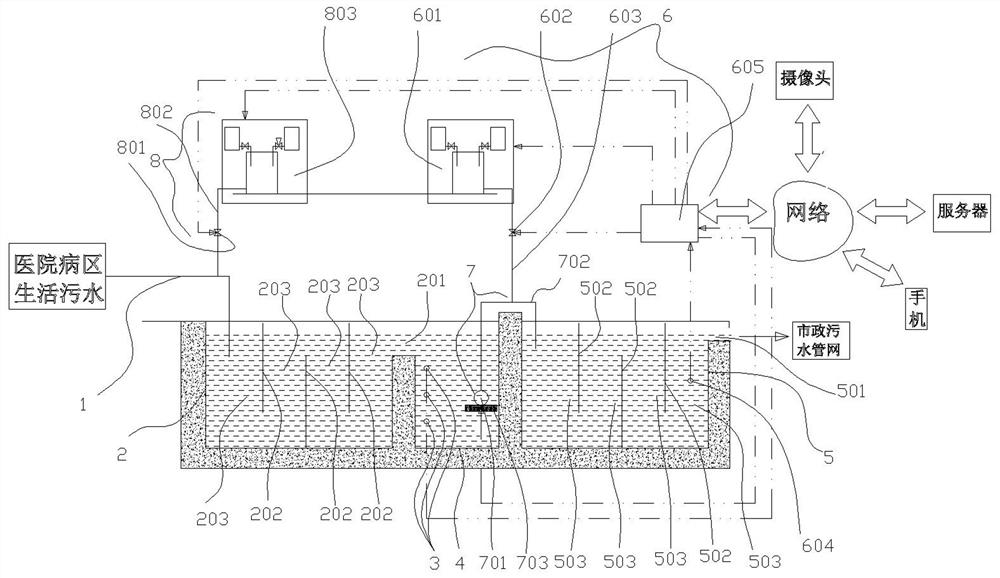

本实用新型医院用污水处理装置是这样实现的，包括与医院病区生活污水排污管相连的化粪池、上部与化粪池上部的溢水口相连的带有液位检测器的调节池、带有上部溢流口的反应池、消毒药水添加机构，调节池、反应池之间设置有包括水泵、输送管的泵送机构，消毒药水添加机构包括消毒药水源、带有药液控制阀的消毒水传输管、消毒药水含量检测器、控制装置，消毒药水含量检测器位于反应池的上部溢流口附近，消毒药水含量检测器的电信号输出端与控制装置的电信号输入端相连，液位检测器的电信号输出端与控制装置的电信号输入端相连，控制装置控制药液控制阀及泵送机构动作，消毒药水添加机构的消毒水传输管的出口端连接在泵送机构的输送管上，化粪池的污水导入口附近的污水导入通道与消毒药水定量添加机构的药液传输管相连，液位检测器包括高位液位检测器、低位液位检测器。
工作时，医院病区生活污水排污管将污水导入化粪池，同时，消毒药水定量添加机构定时定量往化粪池投放消毒药水，化粪池中的上清液由化粪池上部的溢水口溢流到调节池中，当调节池中的上清液达到一定量后，泵送机构动作，以恒定的流量将调节池中的上清液输入到反应池中，同时，控制装置依据消毒药水含量检测器所检测的要排放的上清液中所含的消毒药水含量调节药液控制阀的开度，以便控制添加到泵送机构的输送管的消毒药水的量，保证进入反应池中的上清液含有足够的消毒药水，来灭杀上清液中的病毒，从而保证所排放的上清液不含有引发疾病传染风险的病毒。
使用时，通过将消毒药水投放进医院病区生活污水的上清液中并使该上清液在反应池中停留一定时间后，才排放，从而保证所排放的污水不会有病毒进入市政污水管网，避免污水中的病毒引发疾病传染的风险。
采用二次灭菌，化粪池前投放消毒药水和化粪池后面的泵送的输送管投放消毒药水，解决化粪池粪便灭菌及化粪池的上清液输送动力设备（水泵）堵塞的问题。
采用调节池，并通过溢流的方式，使化粪池中的上清液导入调节池，这样，既避免化粪池中的固体物质导入调节池中，同时，在保证调节池中有足够上清液的情况下，启动泵送，并在泵送的管道内注入消毒药水，这样，就能保证泵送上清液的流量稳定，保证能准确依照设定的量添加消毒药水。
采用反应池，使添加足够量的消毒药水的上清液在反应池中停留足够的时间，保证上清液中的病毒被消毒药水充分灭杀。
至于化粪池中的固体物，由于定时定量往化粪池投放消毒药水，即使导入化粪池中的医院病区生活污水不是持续的定量及定时，但是，一段时间内导入化粪池中的医院病区生活污水的量基本是恒定的，而化粪池中的固体物往往是收集了很长一段时间后才会被清理，因此，当这些固体物被清理时，里面的病毒往往已经被杀灭或者自然灭活。
采用高位液位检测器、低位液位检测器，这样，只有液位高于低位液位检测器所检测的水位，泵送机构才动作，一来保证有足够的液体被传送，同时，避免水泵在无水状态下工作。
这里，为了保证上清液停留在反应池中的时间足够长，反应池中设置有数块反应池隔板将反应池分隔成数个相互连通的区间，使上清液在各个区间内由下往上流动或者由上往下流动。
化粪池中设置有数块化粪池隔板将化粪池分隔成数个相互连通的隔间，使导入化粪池中的污水在化粪池的各个隔间内由下往上流动或者由上往下流动。这样，就保证污水中的固体物充分沉积下来。
控制装置与网络相连。这样，消毒药水含量检测器所检测的消毒水含量实时数据、水泵的工作情况数据以及通过水泵的工作情况换算出的泵送上清液的量的数据及依据反应池的容积换算出的上清液在反应池所停留的时间数据、添加消毒药水的量的数据就能上传至网络，以便使用者通过联网的方式（如通过手机联网），进行包括数据收集、数据集中处理、智能化识别、定位、跟踪、监控和管理的物联网操作。
本实用新型与已有技术相比，具有能有效杀灭污水中的病毒的，避免污水导入市政污水管网后，引发疾病传染的优点。
