申请日2021.02.01
公开日期2021.11.09
IPC分类C02F1/52;C02F1/48
摘要
本实用新型公开了一种连续絮凝磁分离装置，包括处理箱，所述处理箱的顶端中部固定连接有电机，所述电机输出端与搅拌杆连接，所述处理箱的顶端左侧固定有絮凝剂添加泵，所述絮凝剂添加泵右侧设置有磁粉投加器，所述处理箱的顶端右侧固定连接有污水管，所述处理箱中上部设有漏斗，所述漏斗下部设有磁性水力风车，所述处理箱底部设有排泥口，所述处理箱内侧右下部设有挡水板，所述处理箱右侧底端设有排水口。本实用新型通过磁性水力风车实现快速磁分离过程，增强了系统固液分离效率，连续且同时完成磁分离、排水、排泥过程，工艺设备简单，运行管理方便，设备集成度高占地小。
权利要求

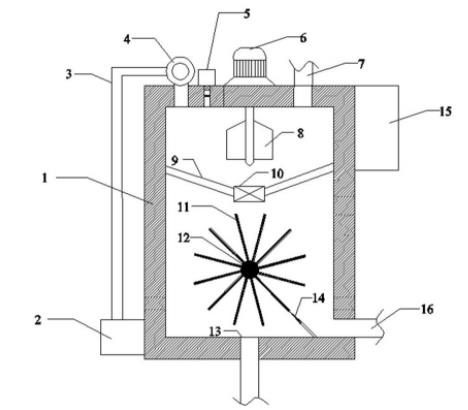

1.一种连续絮凝磁分离装置，其特征在于：包括处理箱(1)，所述处理箱(1)的顶端中部固定连接有电机(6)，所述电机(6)输出端与搅拌杆(8)连接，所述处理箱(1)的顶端左侧固定有絮凝剂添加泵(4)，所述絮凝剂添加泵(4)右侧设置有磁粉投加器(5)，所述处理箱(1)的左侧底端连接有絮凝剂箱(2)，所述絮凝剂箱(2)、絮凝剂添加泵(4)、处理箱(1)由输送管(3)连接，所述处理箱(1)的顶端右侧固定连接有污水管(7)，所述处理箱(1)中上部设有漏斗(9)，所述漏斗(9)底端设有电磁阀(10)，所述电磁阀(10)下部设有磁性水力风车(11)，所述磁性水力风车(11)中部设有转动杆(12)，所述处理箱(1)底部设有排泥口(13)，所述处理箱(1)内侧右下部设有挡水板(14)，所述处理箱(1)右侧底端设有排水口(16)，所述处理箱(1)右侧上部设有PLC控制器 (15)。
2.根据权利要求1所述的一种连续絮凝磁分离装置，其特征在于：所述的磁性水力风车(11)由永磁铁层(111)、支撑结构层(112)、传动连接层(113)组成。
3.根据权利要求1所述的一种连续絮凝磁分离装置，其特征在于：所述挡水板(14)由固定结构部分(142)和弹性橡胶部分(141)组成。
4.根据权利要求1所述的一种连续絮凝磁分离装置，其特征在于：所述絮凝剂添加泵(4)、磁粉投加器(5)、电机(6)、电磁阀(10)、转动杆(12)均通过导线与PLC控制器(15)电性连接。
说明书
一种连续絮凝磁分离装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种连续絮凝磁分离装置。
背景技术
城市小区、小城镇污水处理厂的污水处理流程由于处理水量较小，建设传统二级生化处理厂，基建费用高，占地面积大，运行管理复杂；城市大中型污水处理厂由于污水量的波动和雨季时雨水进入污水管造成污水负荷大于污水处理厂的设计负荷，造成部分污水未经过直接排放污染自然水体。
因此，工艺设备相对简单，一次投资省，运行管理方便，能为大型污水处理厂增能扩容，将之作为生化处理的前处理流程，加快污水前沉速度，初步减少污水中污染物的含量，从而降低后续生化处理的负荷，有利于提高整个污水处理厂的处理能力。
实用新型内容
针对现有技术的不足，本实用新型提供一种连续絮凝磁分离装置，通过磁性水力风车连续且同时完成磁分离、排水、排泥过程，实现快速磁分离，整个工艺设备简单，运行管理方便，占地面积小。
为实现上述目的，本实用新型提供了如下技术方案：
一种连续絮凝磁分离装置，包括处理箱，所述处理箱的顶端中部固定连接有电机，所述电机输出端与搅拌杆连接，所述处理箱的顶端左侧固定有絮凝剂添加泵，所述絮凝剂添加泵右侧设置有磁粉投加器，所述处理箱的左侧底端连接有絮凝剂箱，所述絮凝剂箱、絮凝剂添加泵、处理箱由输送管连接，所述处理箱的顶端右侧固定连接有污水管，所述处理箱中上部设有漏斗，所述漏斗底端设有电磁阀，所述电磁阀下部设有磁性水力风车，所述磁性水力风车中部设有转动杆，所述处理箱底部设有排泥口，所述处理箱内侧右下部设有挡水板，所述处理箱右侧底端设有排水口，所述处理箱右侧上部设有PLC控制器。
优选的，所述的磁性水力风车由永磁铁层、支撑结构层、传动连接层组成。
优选的，所述挡水板由固定结构部分和弹性橡胶部分组成。
优选的，所述絮凝剂添加泵、磁粉投加器、电机、电磁阀、转动杆均通过导线与PLC控制器电性连接。
本实用新型的一种连续絮凝磁分离装置，具有以下有益效果：
（1）通过磁性水力风车实现快速磁分离过程，增强了系统固液分离效率。
（2）通过磁性水力风车连续且同时完成磁分离、排水、排泥过程，工艺设备简单，运行管理方便，设备集成度高占地小。
