申请日2020.12.16
公开（公告）日2021.09.07
IPC分类号E03F11/00; B08B15/02
摘要
本实用新型公开了一种污水池玻璃钢盖板，包括盖板和污水池，所述盖板位于污水池的上端，所述盖板中间位置开设有出风口，所述盖板的上表面靠近出风口的一侧固定连接有合叶，所述合叶远离出风口的一侧活动连接有玻璃窗，所述盖板的内部固定连接有钢管，所述盖板的一侧位置固定安装有风机，所述盖板的一侧靠近风机的位置固定连接有进风管，所述盖板的下端固定连接有固定块，所述固定块的中间位置固定连接有固定机构，本实用新型的污水池玻璃钢盖板内部设有若干组钢管使得盖板重量变轻、强度变高，从而增加和提高玻璃钢大跨度盖板的整体机械受力强度和性能，还设置了固定机构使盖板的安装和拆卸变得更加的简单、方便。
权利要求书

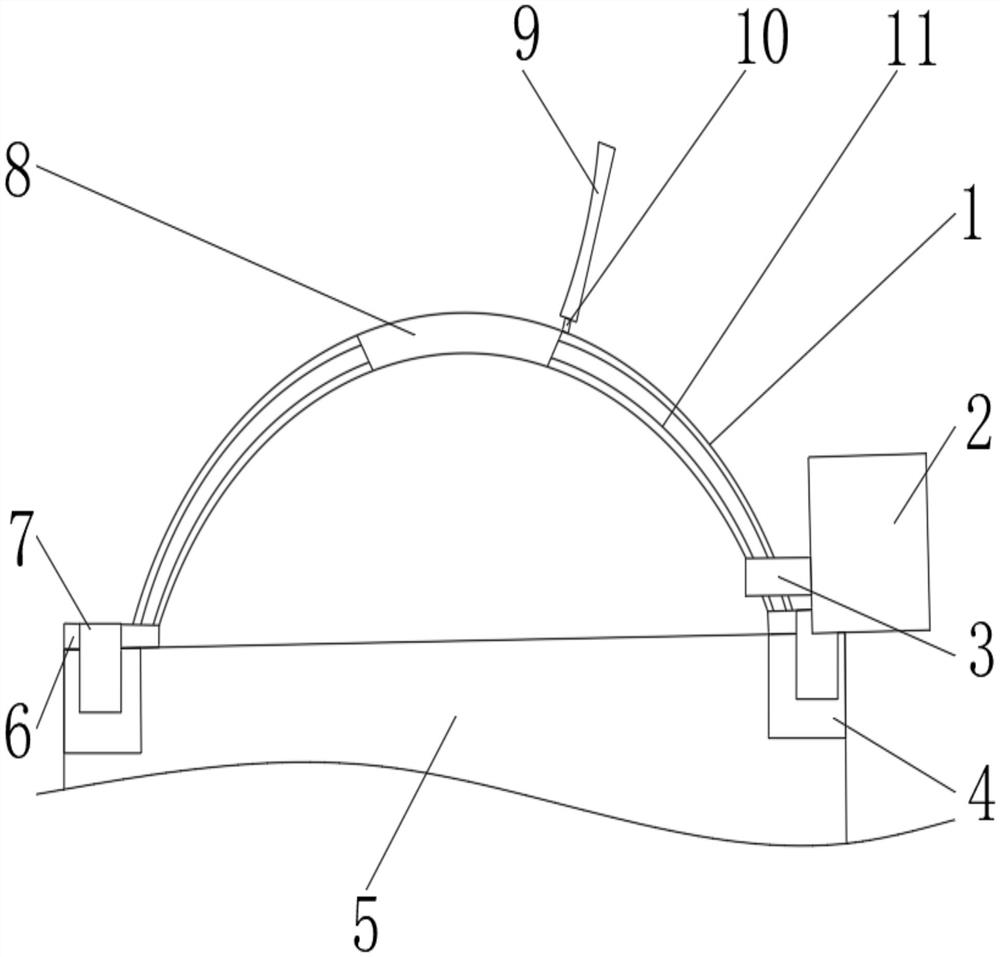

1.一种污水池玻璃钢盖板，包括盖板(1)和污水池(5)，其特征在于，所述盖板(1)位于污水池(5)的上端，所述盖板(1)中间位置开设有出风口(8)，所述盖板(1)的上表面靠近出风口(8)的一侧固定连接有合叶(10)，所述合叶(10)远离出风口(8)的一侧活动连接有玻璃窗(9)，所述盖板(1)的内部固定连接有钢管(11)，所述盖板(1)的一侧位置固定安装有风机(2)，所述盖板(1)的一侧靠近风机(2)的位置固定连接有进风管(3)，所述盖板(1)的下端固定连接有固定块(6)，所述固定块(6)的中间位置固定连接有固定机构(7)，所述污水池(5)靠近固定机构(7)的一侧固定连接有固定座(4)。
2.根据权利要求1所述的一种污水池玻璃钢盖板，其特征在于，所述盖板(1)与玻璃窗(9)通过合叶(10)活动连接，所述玻璃窗(9)为钢化玻璃材质。
3.根据权利要求1所述的一种污水池玻璃钢盖板，其特征在于，所述钢管(11)的数量为若干组，若干组所述钢管(11)均匀分布在盖板(1)的内部。
4.根据权利要求1所述的一种污水池玻璃钢盖板，其特征在于，所述盖板(1)的内部靠出风口(8)的外表面位置开设有凹槽(12)，所述固定座(4)、固定块(6)和固定机构(7)的数量均为四组。
5.根据权利要求1所述的一种污水池玻璃钢盖板，其特征在于，所述固定机构(7)的下端固定连接有固定杆(13)，所述固定座(4)的内部中间位置开设有第一卡槽(16)，所述固定座(4)的内部靠近第一卡槽(16)的两侧位置均固定连接有减震弹簧(15)，所述固定座(4)的上端靠近固定机构(7)下表面两侧位置固定连接有减震垫(14)。
6.根据权利要求1所述的一种污水池玻璃钢盖板，其特征在于，所述固定机构(7)下端两侧位置开设有第三开孔(21)，所述固定座(4)的内部开设有第二卡槽(20)，所述固定座(4)的内部靠近第二卡槽(20)的下端位置开设有第二开孔(19)，所述固定座(4)的内部靠近第二卡槽(20)的上端两侧位置均开设有第一开孔(17)，所述固定座(4)的两侧位置均活动安装有销栓(18)。
说明书
一种污水池玻璃钢盖板
技术领域
本实用新型涉及玻璃钢盖板技术领域，尤其涉及一种污水池玻璃钢盖板。
背景技术
为做到达标排放，国家大力治理环境污染，各大、中城市及化工单位等建设污水处理场。在处理过程中，有害臭气直接散发到了空气中，且多数污水场建设在居民集中区附近，对环境和人体健康都造成了负面影响。
目前使用的污水池盖板一般采用玻璃钢盖板，但是该类型盖板跨度有限，只能应用在8m跨度以内的水池，对更大跨度的水池只能采用膜结构，但是膜结构制作和维护成本高，而且耐腐蚀性能差，还不便于盖板的安装拆卸，维护成本高。
实用新型内容
针对现有技术的不足，本实用新型提供了一种污水池玻璃钢盖板，解决了上述背景中出现的问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水池玻璃钢盖板，包括盖板和污水池，所述盖板位于污水池的上端，所述盖板中间位置开设有出风口，所述盖板的上表面靠近出风口的一侧固定连接有合叶，所述合叶远离出风口的一侧活动连接有玻璃窗，所述盖板的内部固定连接有钢管，所述盖板的一侧位置固定安装有风机，所述盖板的一侧靠近风机的位置固定连接有进风管，所述盖板的下端固定连接有固定块，所述固定块的中间位置固定连接有固定机构，所述污水池靠近固定机构的一侧固定连接有固定座。
优选的，所述盖板与玻璃窗通过合叶活动连接，所述玻璃窗为钢化玻璃材质。
优选的，所述钢管的数量为若干组，若干组所述钢管均匀分布在盖板的内部。
优选的，所述盖板的内部靠出风口的外表面位置开设有凹槽，所述固定座、固定块和固定机构的数量均为四组。
优选的，所述固定机构的下端固定连接有固定杆，所述固定座的内部中间位置开设有第一卡槽，所述固定座的内部靠近第一卡槽的两侧位置均固定连接有减震弹簧，所述固定座的上端靠近固定机构下表面两侧位置固定连接有减震垫。
优选的，所述固定机构下端两侧位置开设有第三开孔，所述固定座的内部开设有第二卡槽，所述固定座的内部靠近第二卡槽的下端位置开设有第二开孔，所述固定座的内部靠近第二卡槽的上端两侧位置均开设有第一开孔，所述固定座的两侧位置均活动安装有销栓。
与现有技术相比，本实用新型的有益效果是：
1、该一种污水池玻璃钢盖板，通过设置盖板、钢管和凹槽组合，使得盖板重量变轻、强度变高，可以覆盖更大跨度的水池，通过设置出风口、玻璃窗、合叶、风机和进风管组合可以减少污水池内部产生的腐蚀气体，从而减少对钢制盖板的腐蚀；
2、该一种污水池玻璃钢盖板，通过设置固定杆、减震垫、减震弹簧和第一卡槽共同组成的固定机构可以便于盖板的安装拆卸，也可以通过设置第一卡槽、第一开孔、销栓、第二开孔、第二卡槽和第三开孔共同组成的固定机构降低维护成本，减少使用人员。
综上，本实用新型的污水池玻璃钢盖板内部设有若干组钢管使得盖板重量变轻、强度变高，还设置了固定机构使盖板的安装和拆卸变得更加的简单、方便。
