申请日2020.12.26
公开（公告）日2021.09.24
IPC分类号C02F9/02; B01D29/64
摘要
本实用新型涉及碳钢污水处理技术领域，特别是碳钢污水处理一体化设备，包括过滤箱，所述过滤箱外表面顶端的一侧固定连接有除臭盒和进水管，所述除臭盒顶面的中部固定连接有出气管，所述过滤箱远离进水管顶端的一侧固定连接有电机，所述过滤箱外表面的底端固定连接有第一储物筐。本实用新型的优点在于：通过在过滤箱内壁的中部设置有过滤板，所述过滤板竖直放置，且电机的输出端固定连接有丝杆，丝杆的外表面螺纹连接有清洁板，进而控制电机正向和逆向运转，进而带动丝杆进行转动，从而使清洁板能够沿丝杆长度的方向进行上下移动，进而清洁板可以对过滤板的整个侧面进行全面清洁，从而保证过滤板能够持续稳定过滤污水。
权利要求书

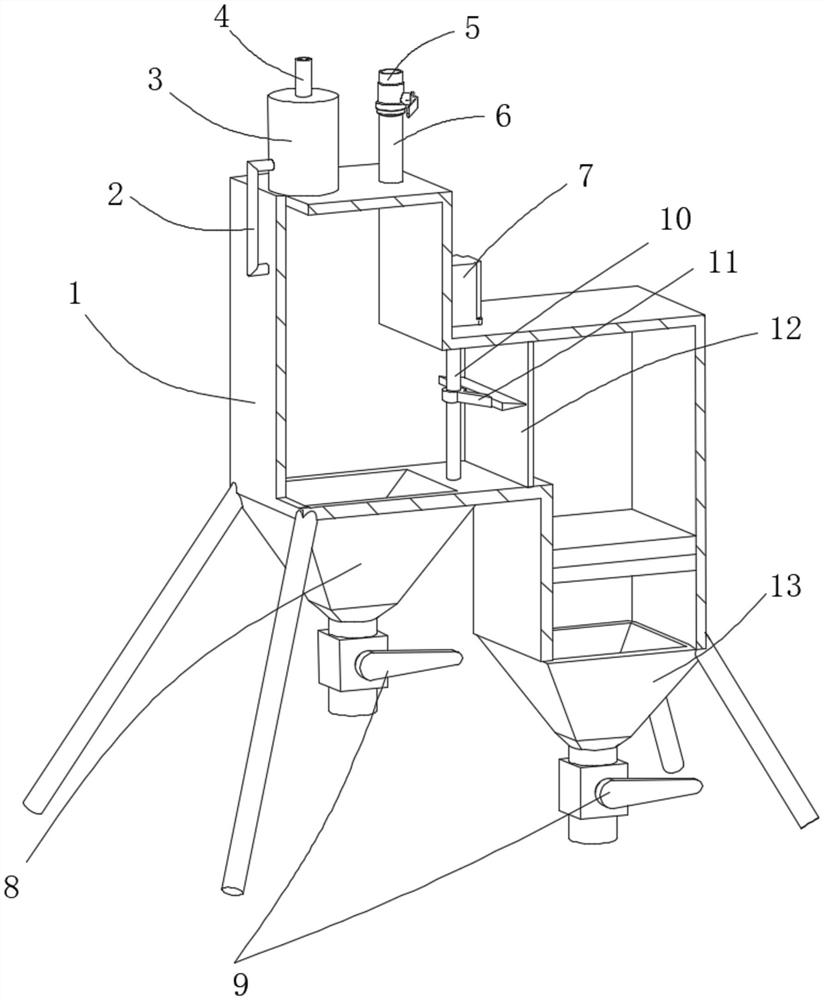

1.碳钢污水处理一体化设备，其特征在于：包括过滤箱(1)，所述过滤箱(1)外表面顶端的一侧固定连接有除臭盒(3)和进水管(6)，所述除臭盒(3)顶面的中部固定连接有出气管(4)，所述过滤箱(1)远离进水管(6)顶端的一侧固定连接有电机(7)，所述过滤箱(1)外表面的底端固定连接有第一储物筐(8)，所述过滤箱(1)远离第一储物筐(8)外表面的底端固定连接有第二储物筐(13)；
所述过滤箱(1)侧面的顶端固定连接有透明管(2)，所述透明管(2)的顶端与除臭盒(3)相连通，所述过滤箱(1)内壁的中部设置有过滤板(12)；
所述电机(7)的输出端固定连接有丝杆(10)，所述丝杆(10)的外表面螺纹连接有清洁板(11)；
所述进水管(6)的顶端固定连接有第一阀门(5)；
所述第一储物筐(8)和第二储物筐(13)的底端均固定连接有第二阀门(9)。
2.根据权利要求1所述的碳钢污水处理一体化设备，其特征在于：所述过滤箱(1)的形状为Z形，所述过滤箱(1)与除臭盒(3)和进水管(6)均通过焊接方式进行固定连接。
3.根据权利要求1所述的碳钢污水处理一体化设备，其特征在于：所述电机(7)的侧面与过滤箱(1)的侧面之间留有间隙，所述电机(7)通过螺栓与过滤箱(1)固定连接。
4.根据权利要求1所述的碳钢污水处理一体化设备，其特征在于：所述第一储物筐(8)的结构和第二储物筐(13)的结构相同，所述第一储物筐(8)的形状均为倒四棱台。
5.根据权利要求1所述的碳钢污水处理一体化设备，其特征在于：两个所述第二阀门(9)均通过焊接方式分别与第一储物筐(8)和第二储物筐(13)的底端固定连接，两个所述第二阀门(9)均为蝶阀。
6.根据权利要求1所述的碳钢污水处理一体化设备，其特征在于：所述透明管(2)的形状为凹字形，所述透明管(2)的顶端位于除臭盒(3)外壁的中部。
说明书
碳钢污水处理一体化设备
技术领域
本实用新型涉及碳钢污水处理技术领域，特别是碳钢污水处理一体化设备。
背景技术
一体化污水处理设备是指对污水进行过滤和净化处理的设备，在中国专利CN211035559U中公开的碳钢一体化污水处理设备，该碳钢一体化污水处理设备，通过设置的除臭筒，当污水臭气依次通过海绵吸附层和活性炭层的过滤和除臭，能够对污水臭气进行及时净化，有效的避免了臭气对大气的污染，同时离子灯管发出离子持续不断地分解氧化污水臭气中的污染因子，进一步对污水臭气进行除臭处理，提高污水除臭效果，通过设置的搅拌叶片，当电机带动搅拌轴转动时，使得搅拌轴带动搅拌叶片旋转并且搅拌污水，能够使污水充分得到过滤，使得污水过滤的更彻底，通过设置的清洁板，电机带动螺杆转动时，清洁板贴合滤板进行左右运动，通过清洁板可以将滤板上的杂质推到集尘盒内，再将杂质进行清除，能够避免过滤过程中污水中的杂质粘附在滤板上，提高了污水过滤的效率，在解决污水处理和除臭问题的同时还存在以下缺点：
现有碳钢一体化污水处理设备在进行处理时需要竖直放置，由于罐体为圆柱体，刮板不能够对整个滤板表面进行清理，进而降低滤板的过滤效率，同时还不便于对罐体内部的污水水位进行直接观察，进而可能会导致罐体内部污水过多直接淹没海绵吸附层和活性炭层，影响对污水臭味的吸附处理。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供碳钢污水处理一体化设备，有效解决了现有技术的不足。
本实用新型的目的通过以下技术方案来实现：碳钢污水处理一体化设备，包括过滤箱，所述过滤箱外表面顶端的一侧固定连接有除臭盒和进水管，所述除臭盒顶面的中部固定连接有出气管，所述过滤箱远离进水管顶端的一侧固定连接有电机，所述过滤箱外表面的底端固定连接有第一储物筐，所述过滤箱远离第一储物筐外表面的底端固定连接有第二储物筐；
所述过滤箱侧面的顶端固定连接有透明管，所述透明管的顶端与除臭盒相连通，所述过滤箱内壁的中部设置有过滤板；
所述电机的输出端固定连接有丝杆，所述丝杆的外表面螺纹连接有清洁板；
所述进水管的顶端固定连接有第一阀门；
所述第一储物筐和第二储物筐的底端均固定连接有第二阀门。
可选的，所述过滤箱的形状为Z形，所述过滤箱与除臭盒和进水管均通过焊接方式进行固定连接。
可选的，所述电机的侧面与过滤箱的侧面之间留有间隙，所述电机通过螺栓与过滤箱固定连接。
可选的，所述第一储物筐的结构和第二储物筐的结构相同，所述第一储物筐的形状均为倒四棱台，可以方便第二阀门与第一储物筐和第二储物筐的底端进行固定连接。
可选的，两个所述第二阀门均通过焊接方式分别与第一储物筐和第二储物筐的底端固定连接，两个所述第二阀门均为蝶阀，可以便于将第一储物筐的固形物和第二储物筐污水进行放出。
可选的，所述透明管的形状为凹字形，所述透明管的顶端位于除臭盒外壁的中部，且透明管的顶端位于活性炭吸附层的底部，这样可以避免过滤箱内部水位过高淹没活性炭吸附层。
本实用新型具有以下优点：
1、该碳钢污水处理一体化设备，通过在过滤箱内壁的中部设置有过滤板，所述过滤板竖直放置，且电机的输出端固定连接有丝杆，丝杆的外表面螺纹连接有清洁板，进而控制电机正逆运转，进而带动丝杆进行转动，从而使清洁板能够沿丝杆长度的方向进行上下移动，进而清洁板可以对过滤板侧面进行全面清洁，从而保证过滤板能够持续稳定过滤污水。
2、该碳钢污水处理一体化设备，通过过滤箱侧面的顶端固定连接有透明管，透明管的顶端与除臭盒相连通，进而透明管可以直观观察过滤箱内部的水位高低，通过进水管的顶端固定连接有第一阀门，进而通过旋动第一阀门可以对污水的流量进行调节，从而控制过滤箱内部的水位，避免污水进入除臭盒的内部。
