申请日2020.11.30
公开日期2021.03.12
IPC分类B01F15/04;C02F1/66;B01F15/02;B01F7/18
摘要
本发明涉及一种小批量实验室污水中和处理装置，有效解决实验室污水中和操作不便、中和度不易把握的问题；其解决的技术方案是箱体，箱体的上方设有支架，箱体和支架之间贯穿有竖直的转轴；箱体上有三个竖向放置的储液盒，每个储液盒的内部均安装有能转动的丝杠，丝杠上螺纹连接有置于储液盒内的挤压板；每个储液盒的上段侧壁上均连接有进液管；每个储液盒的下端均连接有出液管，出液管上安装有压力阀；箱体内部固定有中间池，多个出液管的下端位于中间池的正上方；中间池的底部为活动板，活动板固定在转轴上，转轴能够上下移动并向上复位；按压转轴后，活动板与中间池的侧壁之间形成间隔；本发明能自由调节中和剂和污水之间的比例，简单方便。
权利要求
1.一种小批量实验室污水中和处理装置，包括箱体（1），其特征在于，箱体（1）的上方设有支架（2），箱体（1）和支架（2）之间贯穿有竖直的转轴（3）；箱体（1）上圆周均布有三个竖向放置的储液盒（4），每个储液盒（4）的内部均安装有能转动的丝杠（5），丝杠（5）上螺纹连接有置于储液盒（4）内的挤压板（6）；每个储液盒（4）的上段侧壁上均连接有进液管（7）；每个储液盒（4）的下端均连接有出液管（8），出液管（8）上安装有压力阀（9）；箱体（1）内部固定有开口朝上的中间池（10），多个出液管（8）的下端位于中间池（10）的正上方；中间池（10）的底部为能上下移动的活动板（11），活动板（11）固定在转轴（3）上，转轴（3）能够上下移动并向上复位；按压转轴（3）后，活动板（11）与中间池（10）的侧壁之间形成间隔；转轴（3）上固定有多个位于中间池（10）下方的搅拌轴（14）；
所述的中间池（10）的底部安装有第一PH值探测仪（15），箱体（1）的底部安装有第二PH值探测仪（16）；

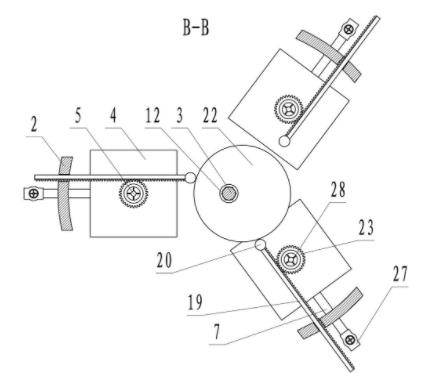

所述的支架（2）上安装有位于每个储液盒（4）上方的固定块（17），固定块（17）上插装有横向的导杆（18）和位于导杆（18）下方的齿条（19），导杆（18）和齿条（19）的右端连接有竖直挤压杆（20）；导杆（18）能左右移动并向中间复位，导杆（18）的外端贯穿并伸出支架（2），导杆（18）的外端为螺纹状并旋拧有螺母（21）；转轴（3）上固定有偏心轮（22），偏心轮（22）能挤压多个挤压杆（20）；每个丝杆的上端均经单向离合器安装有齿轮（23），偏心轮（22）挤压挤压杆（20），使挤压杆（20）向外移动后，齿条（19）能带动齿轮（23）转动，并经单向离合器使丝杠（5）转动；从而推动挤压板（6）下降。
2.根据权利要求1所述的一种小批量实验室污水中和处理装置，其特征在于，所述的架子和箱体（1）的上侧板之间安装有能转动的套管（12），转轴（3）和套管（12）之间经花键连接，转轴（3）的上端和套筒之间连接有弹簧（13），套管（12）上安装有压紧螺栓。
3.根据权利要求1所述的一种小批量实验室污水中和处理装置，其特征在于，所述的转轴（3）的上端安装有手轮（24）。
4.根据权利要求1所述的一种小批量实验室污水中和处理装置，其特征在于，每个所述的导杆（18）上均套装有位于固定块（17）和挤压杆（20）之间的压簧（25）。
5.根据权利要求1所述的一种小批量实验室污水中和处理装置，其特征在于，所述的箱体（1）的底部安装有排液阀（26）。
6.根据权利要求1所述的一种小批量实验室污水中和处理装置，其特征在于，每个所述的进液管（7）上均安装有阀门（27），每个丝杠（5）的上端均安装有手柄（28）。
7.根据权利要求1所述的一种小批量实验室污水中和处理装置，其特征在于，所述的齿轮（23）的内部嵌套有单向离合器，单向离合器与丝杠（5）的上端之间经花键连接，单向离合器和齿轮（23）能够同时向上移动，从而使齿轮（23）脱离齿条（19）啮合。
8.根据权利要求1所述的一种小批量实验室污水中和处理装置，其特征在于，所述的导杆（18）的上端面切削为水平面，同时设有刻度尺。
9.根据权利要求1所述的一种小批量实验室污水中和处理装置，其特征在于，三个所述的储液盒（4）分别位于箱体（1）的左右后三个方位。
10.根据权利要求1所述的一种小批量实验室污水中和处理装置，其特征在于，每个所述的储液盒（4）的上端和下端均安装有一个进气口（29），排气口处安装有开关。
说明书
一种小批量实验室污水中和处理装置
技术领域
本发明涉及实验室污水处理领域，特别是一种小批量实验室污水中和处理装置。
背景技术
实验室在进行各种化学实验室后，废弃的各种液体，一般由于化学药剂的性质不同，而会产生不同的酸性或碱性。在进行排放时，必须要进行中和。达到一定的排放标准才可以。目前的处理一般都是直接将待处理液中加入一定量的酸液或者碱液来进行中和。由于污水的酸性程度或者碱性程度难以确定，物料的浓度以及成分也不是十分清晰，因此无法准确的将污水正好中和，一般都是采用多次尝试的方法，即加入一定的处理液后，进行搅拌，之后测量，在加入处理液，如此反复直到中和，操作较为繁琐，需要频繁的进行添加，容易造成污水量的增加；同时中和反应一般反应强烈，容易产生大量的热，同时还部分的沉淀物；因此需要及时的进行搅拌，使反应更为充分；传统的搅拌存在着一定的操作风险，因此需要一种更为安全高效的装置进行操作。
发明内容
针对上述情况，为解决现有技术中存在的问题，本发明之目的就是提供一种小批量实验室污水中和处理装置，可有效解决实验室污水中和操作不便、中和度不易把握的问题。
其解决的技术方案是包括箱体，箱体的上方设有支架，箱体和支架之间贯穿有竖直的转轴；箱体上圆周均布有三个竖向放置的储液盒，每个储液盒的内部均安装有能转动的丝杠，丝杠上螺纹连接有置于储液盒内的挤压板；每个储液盒的上段侧壁上均连接有进液管；每个储液盒的下端均连接有出液管，出液管上安装有压力阀；箱体内部固定有开口朝上的中间池，多个出液管的下端位于中间池的正上方；中间池的底部为能上下移动的活动板，活动板固定在转轴上，转轴能够上下移动并向上复位；按压转轴后，活动板与中间池的侧壁之间形成间隔；转轴上固定有多个位于中间池下方的搅拌轴；
所述的中间池的底部安装有第一PH值探测仪，箱体的底部安装有第二PH值探测仪；
所述的支架上安装有位于每个储液盒上方的固定块，固定块上插装有横向的导杆和位于导杆下方的齿条，导杆和齿条的右端连接有竖直挤压杆；导杆能左右移动并向中间复位，导杆的外端贯穿并伸出支架，导杆的外端为螺纹状并旋拧有螺母；转轴上固定有偏心轮，偏心轮能挤压多个挤压杆；每个丝杆的上端均经单向离合器安装有齿轮，偏心轮挤压挤压杆，使挤压杆向外移动后，齿条能带动齿轮转动，并经单向离合器使丝杠转动；从而推动挤压板下降。
本发明能够方便自由的调节中和剂和污水之间的比例，并且整个装置安全可靠，简单方便。
