申请日2021.03.31
公开日期2021.11.12
IPC分类C02F1/00;C02F3/30
摘要
本实用新型涉及一种基于活性生物处理的污水净化装置，属于污水净化领域。基于活性生物处理的污水净化装置包括依次设置的第一过滤池、第二过滤池、生物处理池、储水池和控制器，第一过滤池内设有第一过滤网，第一过滤网的顶部设有压力传感器，第一过滤池的污水入口处连接有污水排入管；第二过滤池通过第一污水排出管和第二污水排出管与第一过滤池连通，第二过滤池内设有用于过滤污水中固体杂物的第二过滤网，并在第二过滤网上方设有液位检测计，第一过滤池中在污水排入管与第一污水排出管之间转动装配有适配的输水管。上述技术方案在进行生物处理污水前，通过两级过滤，先把生活污水中固体杂物过滤掉，以在后续达到更好的污水净化效果。
权利要求
1.一种基于活性生物处理的污水净化装置，其特征在于，包括：
第一过滤池，第一过滤池内设有与第一过滤池的池底垂直的第一过滤网，第一过滤网用于过滤生活污水中的固体杂物，第一过滤网的顶部设有压力传感器，第一过滤池的污水入口处连接有污水排入管，污水排入管伸出第一过滤池外并与连接污水排放源的水泵连接；
第二过滤池，设置在第一过滤池的旁侧，第二过滤池通过第一污水排出管和第二污水排出管与第一过滤池连通，第一污水排出管处于第二污水排出管的上方，并且第一污水排出管的高度高于所述第一过滤网顶端所在高度，第二过滤池内在处于第一污水排出管和第二污水排出管之间的位置处设有用于过滤污水中固体杂物的第二过滤网，第二过滤池内处于第二过滤网与第一污水排出管之间的位置处设有液位检测计；
输水管，转动装配在第一过滤池内，输水管的侧面固定连接有转杆，转杆的轴线垂直于输水管的轴线，输水管的两端口形状分别与污水排入管的伸入第一过滤池内的端口形状、第一污水排出管的伸入第一过滤池内的端口形状适配，输水管具有将污水排入管与第一污水排出管连通的初始位和转动至与所述压力传感器接触的终止位，输水管处于初始位时位于第一过滤网的上方；
驱动组件，包括设置在第一过滤池外的驱动电机以及与驱动电机传动连接的锥齿轮传动组件，锥齿轮传动组件与所述转杆传动配合以带动转杆转动；
生物处理池，与所述第二过滤池连通，包括厌氧生物处理区和有氧生物处理区，用于对过滤后的污水进行生物处理；
储水池，与所述生物处理池连通，用于储存经生物处理池净化处理后的水；
控制器，与所述压力传感器、液位检测计通讯连接，与所述驱动电机控制连接，控制器在接收到液位检测计的检测信号时控制所述驱动电机打开，在接收到压力传感器传递的压力信号时控制驱动电机关闭。
2.根据权利要求1所述的基于活性生物处理的污水净化装置，其特征在于，所述第一过滤网与第二过滤网的结构相同。
3.根据权利要求1所述的基于活性生物处理的污水净化装置，其特征在于，所述第一过滤网与第一过滤池的靠近第二过滤池的池壁之间留有设定间距。
4.根据权利要求1-3任意一项所述的基于活性生物处理的污水净化装置，其特征在于，所述生物处理池内设有隔板而将厌氧生物处理区和有氧生物处理区隔开，隔板的底端与生物处理池的池底之间有设定间距以将厌氧生物处理区和有氧生物处理区连通，有氧生物处理区设置有曝气装置，厌氧生物处理区内转动装配有搅拌轴。
5.根据权利要求4所述的基于活性生物处理的污水净化装置，其特征在于，所述有氧生物处理区的体积大于厌氧生物处理区的体积。
说明书
一种基于活性生物处理的污水净化装置
技术领域
本实用新型涉及污水净化领域，尤其涉及一种基于活性生物处理的污水净化装置。
背景技术
随着我国城市人口的增长，住宅区域的扩大及人口的进一步集中，生活用水量也随之增加，使城市排出的污水量越来越多。城市生活污水主要是由厨房洗涤、厕所冲洗、沐浴、洗衣水等构成，存在于生活污水中的有机氮和氨氮，主要来源于人体食物中蛋白质代谢的废弃物如粪便等，这些有机物极其不稳定，容易腐化而产生恶臭，细菌和病原体以生活污水中的有机物为营养而大量繁殖，可导致传染病蔓延流行，因此，生活污水在排放时必须要进行净化处理。
污水生物处理是用生物学的方法处理污水的总称，是现代污水处理应用中最广泛的方法之一，主要借助微生物的分解作用把污水中有机物转化为简单的无机物，使污水得以净化。申请公布号为CN105084641A的中国发明专利申请公开了一种城市生活污水处理的方法及装置，其装置包括超滤污水处理装置和生物除磷污水处理装置，生物除磷污水处理装置包括厌氧生物过滤设备和好氧生物过滤设备，厌氧生物过滤设备底部的进水口经污水管道与潜污泵连接，厌氧生物过滤设备的出水口经串联管道与好氧生物过滤设备顶部的出水口连接。上述装置是在有氧和厌氧条件下，分别在有氧生物过滤设备和厌氧生物过滤设备中形成有氧生物膜的反应器和无氧生物膜的反应器，通过生物处理方法对污水中的好氧有机物和厌氧有机物进行处理。但是，上述装置直接将污水抽至厌氧生物过滤设备中进行处理，然而，生活污水中还含有固体杂物，这就容易导致固体杂物将管道或者是过滤设备堵塞，从而影响污水处理的效率，无法满足使用需求。
实用新型内容
鉴于此，本实用新型的目的在于提供一种基于活性生物处理的污水净化装置，以解决现有技术中的污水净化装置可能会被污水中的固体杂物堵塞而影响污水处理效果的技术问题。
为实现上述目的，本实用新型所采用的技术方案是：

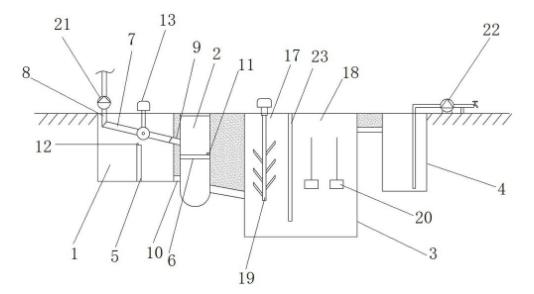

一种基于活性生物处理的污水净化装置，包括：
第一过滤池，第一过滤池内设有与第一过滤池的池底垂直的第一过滤网，第一过滤网用于过滤生活污水中的固体杂物，第一过滤网的顶部设有压力传感器，第一过滤池的污水入口处连接有污水排入管，污水排入管伸出第一过滤池外并与连接污水排放源的水泵连接；
第二过滤池，设置在第一过滤池的旁侧，第二过滤池通过第一污水排出管和第二污水排出管与第一过滤池连通，第一污水排出管处于第二污水排出管的上方，并且第一污水排出管的高度高于所述第一过滤网顶端所在高度，第二过滤池内在处于第一污水排出管和第二污水排出管之间的位置处设有用于过滤污水中固体杂物的第二过滤网，第二过滤池内处于第二过滤网与第一污水排出管之间的位置处设有液位检测计；
输水管，转动装配在第一过滤池内，输水管的侧面固定连接有转杆，转杆的的轴线垂直于输水管的轴线，输水管的两端口形状分别与污水排入管的伸入第一过滤池内的端口形状、第一污水排出管的伸入第一过滤池内的端口形状适配，输水管具有将污水排入管与第一污水排出管连通的初始位和转动至与所述压力传感器接触的终止位，输水管处于初始位时位于第一过滤网的上方；
驱动组件，包括设置在第一过滤池外的驱动电机以及与驱动电机传动连接的锥齿轮传动组件，锥齿轮传动组件与所述转杆传动配合以带动转杆转动；
生物处理池，与所述第二过滤池连通，包括厌氧生物处理区和有氧生物处理区，用于对过滤后的污水进行生物处理；
储水池，与所述生物处理池连通，用于储存经生物处理池净化处理后的水；
控制器，与所述压力传感器、液位检测计通讯连接，与所述驱动电机控制连接，控制器在接收到液位检测计的检测信号时控制所述驱动电机打开，在接收到压力传感器传递的压力信号时控制驱动电机关闭。
上述技术方案的有益效果是：本实用新型的基于活性生物处理的污水净化装置在采用生物处理之前，通过第二过滤池内的第二过滤网对生活污水中的固体杂物先进行过滤，以避免较大的固体杂物进入到后续的生物处理池内堵塞相关的设备和管道。在进行过滤时，通过液位检测计可以检测出第二过滤网的堵塞程度，当液位检测计检测出信号时，说明第二过滤网已发生堵塞，此时，无需立刻更换，控制器根据液位检测计的信号会控制驱动电机转动，从而使输水管断开污水排入管与第一污水排出管间的输水通道，此时生活污水便直接从污水排入管流入到第一过滤池内，在第一过滤网的作用下继续对生活污水中的固体杂物进行过滤，经第一过滤网过滤后的生活污水通过第二污水排出管排入到第二过滤池内。当输水管转动至触碰压力传感器时，控制器根据压力传感器的信号关闭驱动电机，以避免输水管继续转动而可能对第一过滤网造成损坏。在第一过滤网的作用下，为更换第二过滤网预留了大部分时间，待第二过滤网更换后，控制器控制驱动电机反转以使输水管再次将污水排入管和第一污水排出管连通，实现再次过滤，最终达到较好的污水处理效果。
进一步的，所述第一过滤网与第二过滤网的结构相同。
有益效果：使用时，只需选用一种过滤网即可，节省时间，降低使用成本。
进一步的，所述第一过滤网与第一过滤池的靠近第二过滤池的池壁之间留有设定间距。
有益效果：输水管在停止时，可减小输水管的转动角度，同时也避免将输水管做的更长，从而节约材料。
进一步的，所述生物处理池内设有隔板而将厌氧生物处理区和有氧生物处理区隔开，隔板的底端与生物处理池的池底之间有设定间距以将厌氧生物处理区和有氧生物处理区连通，有氧生物处理区设置有曝气装置，厌氧生物处理区内转动装配有搅拌轴。
有益效果：能够充分对生活污水进行有氧和无氧生物处理。
进一步的，所述有氧生物处理区的体积大于厌氧生物处理区的体积。
有益效果：在需要有氧生物更多的时候，有氧生物处理区的体积更大，有利于更大范围的通过有氧生物来对生活污水进行分解处理，提高污水处理效率。
