申请日2020.11.17
公开日期2021.11.16
IPC分类C02F3/10
摘要
本实用新型公开了一种污水处理用组合式生物球填料，包括外框体和填充料，外框体为空心球体，填充料填充于外框体的内部，填充料为醛化纤维丝，醛化纤维丝的一端固定于外框体的内表面，外框体的球面为镂空设计的锯齿状结构。与传统技术相比，本实用新型采用锯齿状的网格外壳，锯齿状的镂空设计可以达到均匀布水布气的目的，使水气在生物膜得到充分交换，水中的有机物得到高效处理。同时，填料球内还设置有醛化纤维丝，一端固定在生物球的内表面，解决了由于填料表面生物量过于密集，容易发生氧气在生物膜内传质不佳影响生物活性等问题。
权利要求
1.一种污水处理用组合式生物球填料，其特征在于：包括外框体和填充料，所述外框体为空心球体，所述填充料填充于所述外框体的内部，所述填充料为醛化纤维丝，所述醛化纤维丝的一端固定于所述外框体的内表面，所述外框体的球面为镂空设计的锯齿状结构。
2.如权利要求1所述的一种污水处理用组合式生物球填料，其特征在于：所述外框体包括以可拆卸的方式连接的第一半球体和第二半球体，所述第一半球体包括经纬网格框体，以及布设于所述经纬网格中的分支体，所述分支体呈锯齿状，所述经纬网格框体为由若干圆弧段和若干固定环交织组成的网状结构。
3.如权利要求2所述的一种污水处理用组合式生物球填料，其特征在于：所述外框体的内表面设有若干个固定点，若干条所述醛化纤维丝构成醛化纤维丝束，所述填充料包括若干组所述醛化纤维丝束，所述醛化纤维丝束具有连接端和自由端，各所述醛化纤维丝束的连接端以一一对应的方式固定于各所述固定点。
4.如权利要求1所述的一种污水处理用组合式生物球填料，其特征在于：所述醛化纤维丝的长度为50mm-80mm，所述外框体的直径为100mm-160mm。
5.如权利要求1所述的一种污水处理用组合式生物球填料，其特征在于：所述外框体的镂空空隙大小为0.5-1mm2。
6.如权利要求1所述的一种污水处理用组合式生物球填料，其特征在于：所述填充料的填充体积为所述外框体的空心体积的50～70％。
7.如权利要求1所述的一种污水处理用组合式生物球填料，其特征在于：所述外框体由聚烯烃注塑形成。
说明书
一种污水处理用组合式生物球填料
技术领域
本实用新型涉及污水处理领域，特别是涉及一种污水处理用组合式生物球填料。
背景技术
如今生物膜技术的发展已是十分成熟，生物膜法所用的填料对污水处理效果起到着至关重要的作用。依据不同需求设计出了不同类型的挂膜填料，最常应用的四种类型有：悬浮流态填料、生物密集型填料、微生物固定化填料以及结构型填料。但目前部分生物填料装置，有着挂膜速度慢，挂膜量少，布置过程比较繁琐，氧气利用率较低等弊端。
比如，传统的生物球填料通常包括网状球体和填充于网状球体内部的海绵，海绵在过滤时遇到污泥容易结块，导致氧气传质效率降低。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种挂膜速率快，挂膜量多，且布置简单，能有效的提高氧气转移速率和利用率。
为了达成上述目的，本实用新型的技术方案是：

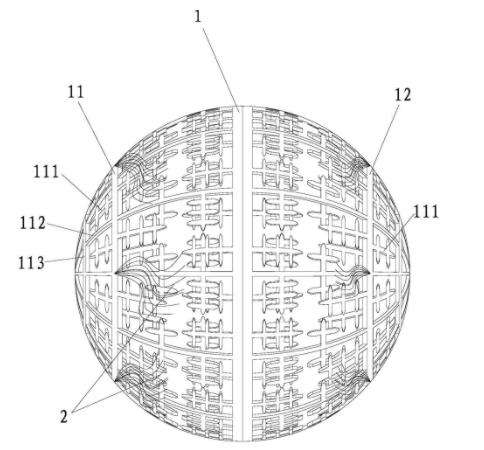

一种污水处理用组合式生物球填料，包括外框体和填充料，所述外框体为空心球体，所述填充料填充于所述外框体的内部，所述填充料为醛化纤维丝，所述醛化纤维丝的一端固定于所述外框体的内表面，所述外框体的球面为镂空设计的锯齿状结构。
进一步地，所述外框体包括以可拆卸的方式连接的第一半球体和第二半球体，所述第一半球体包括经纬网格框体，以及布设于所述经纬网格中的分支体，所述分支体呈锯齿状，所述经纬网格框体为由若干圆弧段和若干固定环交织组成的网状结构。
进一步地，所述外框体的内表面设有若干个固定点，若干条所述醛化纤维丝构成醛化纤维丝束，所述填充料包括若干组所述醛化纤维丝束，所述醛化纤维丝束具有连接端和自由端，各所述醛化纤维丝束的连接端以一一对应的方式固定于各所述固定点。
进一步地，所述醛化纤维丝的长度为50mm-80mm，所述外框体的直径为100mm-160mm。
进一步地，所述外框体的镂空空隙大小为0.5-1mm2。
进一步地，所述填充料的填充体积为所述外框体的空心体积的50～70％。
进一步地，所述外框体由聚烯烃注塑形成。
进一步地，所述聚烯烃包括聚乙烯、聚丙烯、聚丁烯、聚丁二烯、聚异二烯和苯乙烯中至少一种。
进一步地，用于环境水体的修复。
进一步地，所述环境水体包括城市市政污水、农村生活污水，工业废水或江河湖泊。
采用上述技术方案后，本实用新型一种污水处理用组合式生物球填料，具有以下有益效果：采用锯齿状的网格外壳，外框体不仅可以给微生物生长提供载体，锯齿状的镂空设计也可以达到均匀布水布气的目的，使水气在生物膜得到充分交换，水中的有机物得到高效处理。同时，填料球内还设置有醛化纤维丝，由于其独特的布置形式，一端固定在生物球的内表面，解决了由于填料表面生物量过于密集，容易发生氧气在生物膜内传质不佳影响生物活性等问题。醛化纤维丝具有良好的亲水性且密度与水相接近，呈柔性，可以在水中达到很好的流态；浸润性好，孔隙率大，截污能力强容易挂膜，微生物吸附力强，使用过程中能够显著缩短生化系统的启动时间，提高处理效果；同时较高的比表面积和较强的机械强度可为微生物提供较大的附着面积，且在长期废水处理过程中，耐磨性好，损耗极低。
