申请日2021.08.26
公开日期2021.09.24
IPC分类C02F3/30;C02F7/00;C02F9/14
摘要
本发明公开了一种序批式一体污水处理装置及序批式污水处理方法，序批式一体污水处理装置设有进水区、生化反应区以及清水区，进水区与生化反应区通过一开口连通；序批式一体污水处理装置包括气源、曝气件、回流管、过滤件、反洗泵以及排水泵；气源与曝气件连接，曝气件设置于生化反应区内，且曝气件高于开口，过滤件设置于生化反应区内，且过滤件围设形成有内部通道，排水泵的抽水端与内部通道连通，排水泵的出水端与清水区连通，反洗泵的抽水端与清水区连通，反洗泵的出水端与内部通道连通，回流管用于连通进水区与生化反应区，生化反应区内的液体能够在一动力源的作用下通过回流管进入进水区内。
权利要求
1.一种序批式一体污水处理装置，其特征在于，所述序批式一体污水处理装置设有进水区、生化反应区以及清水区，所述进水区与所述生化反应区通过一开口连通；
所述序批式一体污水处理装置包括电控系统、气源、曝气件、回流管、过滤件、反洗泵以及排水泵；
所述气源与所述曝气件连接，所述曝气件设置于所述生化反应区内，且所述曝气件高于所述开口，所述过滤件设置于所述生化反应区内，且所述过滤件的内部设有内部通道，所述排水泵的抽水端与所述内部通道连通，所述排水泵的出水端与所述清水区连通，所述反洗泵的抽水端与所述清水区连通，所述反洗泵的出水端与所述内部通道连通，所述回流管用于连通所述进水区与所述生化反应区，所述生化反应区内的液体能够在一动力源的作用下通过所述回流管进入所述进水区内；
所述气源、所述反洗泵、所述排水泵以及所述动力源均与所述电控系统电性连接。
2.根据权利要求1所述的序批式一体污水处理装置，其特征在于，所述动力源为所述气源，所述回流管的一端与所述生化反应区连通，另一端与所述进水区连通，所述气源与所述回流管靠近所述生化反应区的一端连通，所述气源用于向所述回流管供气，以使所述回流管的内部形成负压。
3.根据权利要求2所述的序批式一体污水处理装置，其特征在于，所述回流管的一端伸入所述生化反应区的底部，所述回流管的另一端位于所述进水区的顶部。
4.根据权利要求1所述的序批式一体污水处理装置，其特征在于，所述序批式一体污水处理装置还包括箱体，所述箱体的内部设置有第一隔板，所述第一隔板将所述箱体的内部空间分隔出所述进水区以及所述生化反应区，所述第一隔板与所述箱体的底板间隔设置，且所述第一隔板与所述箱体的底板之间形成所述开口。
5.根据权利要求4所述的序批式一体污水处理装置，其特征在于，所述箱体的内部还设置有第二隔板，所述箱体的内部空间在所述第二隔板的作用下被分隔出生化处理区域以及安装区，所述生化处理区域在所述第一隔板的作用下分隔出所述进水区以及所述生化反应区，所述生化反应区位于所述进水区与所述安装区之间，所述气源、所述排水泵以及所述反洗泵均设置于所述安装区内。
6.根据权利要求1所述的序批式一体污水处理装置，其特征在于，所述进水区内设置有位于所述进水区底部的导流板，所述导流板倾斜设置，并与所述开口相对，所述导流板用于形成与所述生化反应区连通的斜坡通道，且所述导流板靠近所述生化反应区的一侧低于所述导流板远离所述生化反应区的一侧。
7.根据权利要求1所述的序批式一体污水处理装置，其特征在于，所述过滤件与所述生化反应区的底壁间隔设置，且所述过滤件与所述生化反应区的底壁之间形成有沉淀物容纳空间。
8.根据权利要求1所述的序批式一体污水处理装置，其特征在于，所述序批式一体污水处理装置还包括连通管，所述过滤件为多个，每个所述过滤件的所述内部通道均与所述连通管连通，所述连通管还与所述排水泵以及所述反洗泵连通。
9.根据权利要求1所述的序批式一体污水处理装置，其特征在于，所述生化反应区内设置有悬浮填料。
10.一种序批式污水处理方法，其特征在于，所述序批式污水处理方法包括：
将污水抽入进水区，以使所述污水通过开口从所述进水区进入至生化反应区，直至所述生化反应区内的液体的液位达到第一预设值；
启动气源，以使含有氧气的气体通过曝气件进入至所述生化反应区的液体内，且所述气源在启动时，所述生化反应区内的液体在一动力源的作用下通过回流管流入至所述进水区内；
在所述生化反应区内的液体的液位达到第一预设值后，开启反洗泵，以将清水区内的清水抽向过滤件，以利用清水对所述过滤件进行反洗，且清水在对所述过滤件进行反洗的过程中，清水还会进入至所述生化反应区内；
关闭反洗泵；
关闭所述气源，以使微生物絮体在重力作用下沉淀；
在关闭所述气源的预设时间段后，开启排水泵，以使所述生化反应区内的清水被所述过滤件过滤后排向清水区，直至所述生化反应区内的液体的液位下降到第二预设值。
说明书
序批式一体污水处理装置及序批式污水处理方法
技术领域
本发明涉及污水处理技术领域，尤其是涉及一种序批式一体污水处理装置及序批式污水处理方法。
背景技术
目前，生活污水主要是采用生化处理技术进行治理，主要是利用各种微生物、菌胶团的吸附、吸收和分解作用，将污水中的污染物质进行分解和去除，达到污水净化的目的。如今，污水生物处理技术不断完善，但从目前国内外的应用情况看，污水处理工艺还是以活性污泥法和生物膜法为主。
专利《序批式悬浮填料生物膜污水处理装置》（专利申请号：201010246280.6）公开了一种序批式悬浮填料生物膜污水处理装置，同时具有生物膜法和活性污泥法的优点，其在对污水进行处理时包括如下阶段：进水阶段、好氧曝气阶段、沉淀阶段以及排水阶段。但是这种序批式悬浮填料生物膜污水处理装置仍然存在污水处理效果差以及处理效率低的问题。
发明内容
本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明提出一种序批式一体污水处理装置，能够解决传统的污水处理装置存在的污水处理效果差以及处理效率低的问题。
本发明还提出一种序批式污水处理方法。

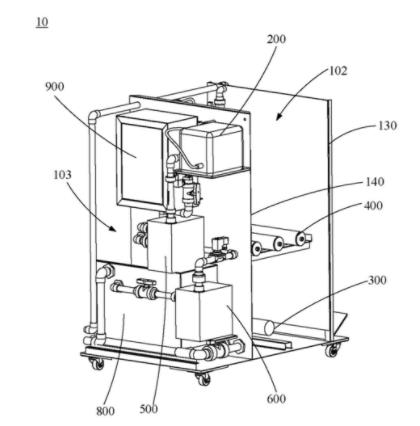

根据本发明第一方面实施例的一种序批式一体污水处理装置，所述序批式一体污水处理装置设有进水区、生化反应区以及清水区，所述进水区与所述生化反应区通过一开口连通；
所述序批式一体污水处理装置包括电控系统、气源、曝气件、回流管、过滤件、反洗泵以及排水泵；
所述气源与所述曝气件连接，所述曝气件设置于所述生化反应区内，且所述曝气件高于所述开口，所述过滤件设置于所述生化反应区内，且所述过滤件的内部设有内部通道，所述排水泵的抽水端与所述内部通道连通，所述排水泵的出水端与所述清水区连通，所述反洗泵的抽水端与所述清水区连通，所述反洗泵的出水端与所述内部通道连通，所述回流管用于连通所述进水区与所述生化反应区，所述生化反应区内的液体能够在一动力源的作用下通过所述回流管进入所述进水区内；
所述气源、所述反洗泵、所述排水泵以及所述动力源均与所述电控系统电性连接。
根据本发明实施例的序批式一体污水处理装置，至少具有如下技术效果：
上述的序批式一体污水处理装置以周期运行，且在序批式一体污水处理装置运行的一个周期内，污水先被抽入至进水区，且污水会通过开口从进水区进入至生化反应区，直至生化反应区内的液体达到第一预设值。在将污水抽入进水区的过程中，可以启动气源，以使含有氧气的气体通过曝气件进入至生化反应区的液体内，且气源在启动时，生化反应区内的液体会在一动力源的作用下通过回流管流入至进水区内；气源在开启时，可以利用曝气件进行曝气，在曝气时，生化反应区内的液体形成好氧环境，而进水区内的液体为厌氧环境，如此，污水能够在好氧环境与厌氧环境下被微生物交替处理，强化了生物脱氮的效果。然后开启反洗泵，以将清水区内的清水抽向过滤件，以利用清水对过滤件进行反洗，保证过滤件的过滤效果；且清水在对过滤件进行反洗的过程中，清水还会进入至生化反应区内，对生化反应与内原有的污水进行搅拌，使污水与微生物充分混合和接触，提高净化效果；在反洗泵打开一段时间后，反洗泵关闭。当气源开启一段时间后，气源关闭，以使微生物絮体在重力作用下沉淀。气源关闭一段时间后（微生物絮体沉淀完成），排水泵开启，以使生化反应区内的清水被过滤件过滤后排向清水区，当生化反应区内的液体下降到第二预设值时，排水泵停止。之后静置一段时间，等待下一个处理周期。利用上述的序批式一体污水处理装置可以提高污水处理的效率以及处理效果。
根据本发明的一些实施例，所述动力源为所述气源，所述回流管的一端与所述生化反应区连通，另一端与所述进水区连通，所述气源与所述回流管靠近所述生化反应区的一端连通，所述气源用于向所述回流管供气，以使所述回流管的内部形成负压。
根据本发明的一些实施例，所述回流管的一端伸入所述生化反应区的底部，所述回流管的另一端位于所述进水区的顶部。
根据本发明的一些实施例，所述序批式一体污水处理装置还包括箱体，所述箱体的内部设置有第一隔板，所述第一隔板将所述箱体的内部空间分隔出所述进水区以及所述生化反应区，所述第一隔板与所述箱体的底板间隔设置，且所述第一隔板与所述箱体的底板之间形成所述开口。
根据本发明的一些实施例，所述箱体的内部还设置有第二隔板，所述箱体的内部空间在所述第二隔板的作用下被分隔出生化处理区域以及安装区，所述生化处理区域在所述第一隔板的作用下分隔出所述进水区以及所述生化反应区，所述生化反应区位于所述进水区与所述安装区之间，所述气源、所述排水泵以及所述反洗泵均设置于所述安装区内。
根据本发明的一些实施例，所述进水区内设置有位于所述进水区底部的导流板，所述导流板倾斜设置，并与所述开口相对，所述导流板用于形成与所述生化反应区连通的斜坡通道，且所述导流板靠近所述生化反应区的一侧低于所述导流板远离所述生化反应区的一侧。
根据本发明的一些实施例，所述过滤件与所述生化反应区的底壁间隔设置，且所述过滤件与所述生化反应区的底壁之间形成有沉淀物容纳空间。
根据本发明的一些实施例，所述序批式一体污水处理装置还包括连通管，所述过滤件为多个，每个所述过滤件的所述内部通道均与所述连通管连通，所述连通管还与所述排水泵以及所述反洗泵连通。
根据本发明的一些实施例，所述生化反应区内设置有悬浮填料。
根据本发明第二方面实施例的序批式污水处理方法，所述序批式污水处理方法包括：
将污水抽入进水区，以使所述污水通过开口从所述进水区进入至生化反应区，直至所述生化反应区内的液体的液位达到第一预设值；
启动气源，以使含有氧气的气体通过曝气件进入至所述生化反应区的液体内，且所述气源在启动时，所述生化反应区内的液体在一动力源的作用下通过回流管流入至所述进水区内；
开启反洗泵，以将清水区内的清水抽向过滤件，以利用清水对所述过滤件进行反洗，且清水在对所述过滤件进行反洗的过程中，清水还会进入至所述生化反应区内；
关闭反洗泵；
关闭所述气源，以使微生物絮体在重力作用下沉淀；
在关闭所述气源的预设时间段后，开启排水泵，以使所述生化反应区内的清水被所述过滤件过滤后排向清水区，直至所述生化反应区内的液体的液位下降到第二预设值。
根据本发明实施例的序批式污水处理方法，至少具有如下技术效果：
上述的序批式污水处理方法中，污水先被抽入至进水区，且污水会通过开口从进水区进入至生化反应区，直至生化反应区内的液体达到第一预设值。在将污水抽入进水区的过程中，可以启动气源，以使含有氧气的气体通过曝气件进入至生化反应区的液体内，且气源在启动时，生化反应区内的液体会在一动力源的作用下通过回流管流入至进水区内；气源在开启时，可以利用曝气件进行曝气，在曝气时，生化反应区内的液体形成好氧环境，而进水区内的液体为厌氧环境，如此，污水能够在好氧环境与厌氧环境下被微生物交替处理，强化了生物脱氮的效果。然后开启反洗泵，以将清水区内的清水抽向过滤件，以利用清水对过滤件进行反洗，保证过滤件的过滤效果；且清水在对过滤件进行反洗的过程中，清水还会进入至生化反应区内，对生化反应与内原有的污水进行搅拌，使污水与微生物充分混合和接触，提高净化效果；在反洗泵打开一段时间后，反洗泵关闭。当气源开启一段时间后，气源关闭，以使微生物絮体在重力作用下沉淀。气源关闭一段时间后（微生物絮体沉淀完成），排水泵开启，以使生化反应区内的清水被过滤件过滤后排向清水区，当生化反应区内的液体下降到第二预设值时，排水泵停止。之后静置一段时间，等待下一个处理周期。利用上述的序批式一体污水处理装置可以提高污水处理的效率以及处理效果。
