申请日2021.03.19
公开日期2021.11.19
IPC分类C02F101/16;C02F101/10;C02F9/14;C02F101/30
摘要
本实用新型涉及污水处理技术领域，更具体地，涉及一种污水深化处理系统。该系统改善了污水深化处理净化工艺，对传统缺氧池、好氧池结构进行改善，有效将有机污染物及氮磷等物质去除，提高净化效果且不产生大量污泥，避免了二次污染，污水处理效果明显。同时也结合了磁混凝沉淀分离技术，采用的磁粉和絮凝剂对细菌、病毒、油及多种微小粒子都有很好的吸附作用，去除效果比传统工艺要好。系统具体包括依次连通的集水池、缺氧生态滤池、好氧生态滤池、回流池、磁分离池和清水池，原水逐级进行有效过滤。本实用新型改善了传统处理工艺，更加科学地布置各级净水流程，污水处理效果明显，有效将有机污染物及氮磷等物质去除。
权利要求

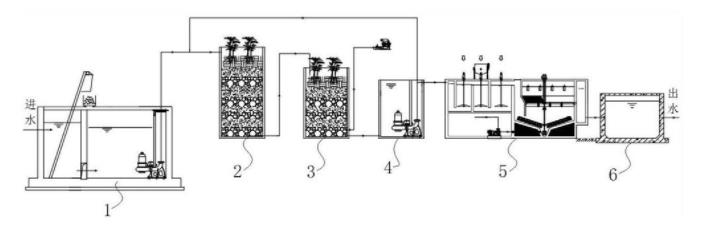

1.一种污水深化处理系统，包括依次连通的集水池(1)、缺氧生态滤池(2)、好氧生态滤池(3)、回流池(4)、磁分离池(5)和清水池(6)，其特征在于：所述缺氧生态滤池(2)包括由上至下依次铺设的植被层(7)、细砂层(8)、粗砂层(9)、藤棉层(10)、第一碳粉层(11)、生物填料层(12)、第二碳粉层(13)、粗石层(14)和滤布层(15)，所述植被层(7)设置有用于进水的布水管(16)，所述滤布层(15)下方设有出水管(17)，所述布水管(16)、出水管(17)均匀设有水孔；
所述好氧生态滤池(3)与缺氧生态滤池(2)的结构相似，所述好氧生态滤池(3)还包括布气系统。
2.根据权利要求1所述污水深化处理系统，其特征在于：所述植被层(7)为净水植物，所述藤棉层(10)用于培养硝化细菌；所述第一碳粉层(11)、第二碳粉层(13)均混有细砂。
3.根据权利要求2所述污水深化处理系统，其特征在于：所述生物填料层(12)包括生物挂膜填料和颗粒物混合形成，所述颗粒物为塑料颗粒或陶粒；所述颗粒物为球形结构，颗粒物嵌有贮水材料。
4.根据权利要求3所述污水深化处理系统，其特征在于：所述布气系统包括第一鼓风机(18)和进气管(19)，所述进气管(19)水平设于滤布层(15)下方，进气管(19)均匀设有气孔；所述进气对外接通第一鼓风机(18)。
5.根据权利要求1-4任一项所述污水深化处理系统，其特征在于：所述集水池(1)包括并排设置的第一水池(20)和第二水池(21)，所述第一水池(20)和第二水池(21)底部连通，所述第一水池(20)设有格栅(22)，第二水池(21)设有用于将水抽排至缺氧生态滤池(2)的提升泵(23)。
6.根据权利要求5所述污水深化处理系统，其特征在于：所述回流池(4)设有将水抽吸回流至缺氧生态滤池(2)的回流泵(24)。
7.根据权利要求6所述污水深化处理系统，其特征在于：所述磁分离池(5)包括一次连通的一级混合池(25)、二级混合池(26)、三级混合池(27)和沉淀池(28)，所述一级混合池(25)、二级混合池(26)、三级混合池(27)均独立设有加药泵(29)，所述沉淀池(28)设有刮泥机(30)。
8.根据权利要求7所述污水深化处理系统，其特征在于：所述一级混合池(25)、二级混合池(26)、三级混合池(27)均设有搅拌桨(31)，各加药泵(29)分别装有混凝剂、磁粉和絮凝剂。
9.根据权利要求8所述污水深化处理系统，其特征在于：所述刮泥机(30)设有叶轮式转棍(32)，所述沉淀池(28)底部为中间低、四周高的斜面结构，所述叶轮式转棍(32)与斜面相适配。
10.根据权利要求9所述污水深化处理系统，其特征在于：所述沉淀池(28)底部中心连通有用于污泥排放处理的排泥泵(33)。
说明书
一种污水深化处理系统
技术领域
本实用新型涉及污水处理技术领域，更具体地，涉及一种污水深化处理系统。
背景技术
污水深度处理是指城市污水或工业废水经一级、二级处理后，为了达到一定的回用水标准使污水作为水资源回用于生产或生活的进一步水处理过程。针对污水(废水)的原水水质和处理后的水质要求可进一步采用三级处理或多级处理工艺。传统处理工艺中，缺氧池和好氧池采用的都是接触氧化法，池里面只设有生物填料和水，且水占绝大部分，在净化处理过程中会产生大量污泥，容易造成二次污染。
公开号为CN203238141U的中国专利在2013年10月16日公开了一种污水生物处理膜过滤系统，包括依次接通的格栅井、调节池、缺氧池、好氧池、膜过滤池及清水池，污水依次通过各个池子进行分级净化。其中缺氧池、好氧池采用的是传统处理工艺，通过布置生物填料和水，培养微生物进行净水，这种传统工艺容易产生大量污泥，虽然池子底部通过回流泵进行污泥回流，但是难以避免地对水造成二次污染。
实用新型内容
本实用新型为克服上述现有技术所述的缺陷，提供一种污水深化处理系统，改善了传统处理工艺，更加科学地布置各级净水流程，污水处理效果明显，有效将有机污染物及氮磷等物质去除。
为解决上述技术问题，本实用新型采用的技术方案是：
一种污水深化处理系统，包括依次连通的集水池、缺氧生态滤池、好氧生态滤池、回流池、磁分离池和清水池。所述缺氧生态滤池包括由上至下依次铺设的植被层、细砂层、粗砂层、藤棉层、第一碳粉层、生物填料层、第二碳粉层、粗石层和滤布层，所述植被层设置有用于进水的布水管，所述滤布层下方设有出水管，所述布水管、出水管均匀设有水孔；所述好氧生态滤池与缺氧生态滤池的结构相似，所述好氧生态滤池还包括布气系统。
其中，污水集中到集水池中，依次通过缺氧生态滤池、好氧生态滤池、回流池、磁分离池，最后储存在清水池中，污水在缺氧池、好氧池都是由上至下进行过滤净化的，例如污水通过布水管进入到缺氧池，依次经过植被层、细砂层、粗砂层、藤棉层、第一碳粉层、生物填料层、第二碳粉层、粗石层、滤布层，最后从底部出水管排出。好氧池不同之处在于，在净化时布气系统持续通气以培养好氧微生物。
进一步地，所述植被层为净水植物，所述藤棉层用于培养硝化细菌；所述第一碳粉层、第二碳粉层均混有细砂。净水植物一般采用的是象草、美人蕉等植物，净水植物的存在，可以防止堵塞。藤棉层采用的为生化棉，主要用于培养硝化细菌，硝化菌分解污水中有毒的NH3/NH4和NO2，转化成无毒的NO3，可以改善水质，提高鱼类成活率，是一种兼有物理和生化过滤效果的过滤材料，它的弹性好，表面积较大，不易损坏，同时能有效过滤水中杂物。
进一步地，所述生物填料层包括生物挂膜填料和颗粒物混合形成，所述颗粒物为塑料颗粒或陶粒；所述颗粒物为球形结构，颗粒物嵌有贮水材料。生物填料主要用作微生物载体，通过吸附在生物填料上的微生物的作用，将有机污染物及氮磷等去除。其中，贮水材料如海绵等，为微生物储备水分。
进一步地，所述布气系统包括第一鼓风机和进气管，所述进气管水平设于滤布层下方，进气管均匀设有气孔；所述进气对外接通第一鼓风机。第一鼓风机向进气管吹气，空气通过进气管上的气孔进入好氧生态滤池，空气分散为微小气泡，增加了水中的溶解氧。通常也可以采用一个竖直气管贯穿各层，直到连通底部的水平进气管，进行布气，流动方向是自上而下。生物填料层作为微生物生长的载体，由此，在有氧环境下，微生物对水中的有机物进一步分解，从而进一步降低了化学需氧量(COD)的浓度。
进一步地，所述集水池包括并排设置的第一水池和第二水池，所述第一水池和第二水池底部连通，所述第一水池设有格栅，第二水池设有用于将水抽排至缺氧生态滤池的提升泵。格栅用于过滤大件垃圾，由于格栅为常见的现有技术，因此不作具体描述。经过格栅过滤的污水从第一水池底部进入到第二水池。
进一步地，所述回流池设有将水抽吸回流至缺氧生态滤池的回流泵。回流池作为一个中转池，其中一个作用是将水抽吸回流，进行二次或三次缺氧生态滤池、好氧生态滤池的过滤。
进一步地，所述磁分离池包括一次连通的一级混合池、二级混合池、三级混合池和沉淀池，所述一级混合池、二级混合池、三级混合池均独立设有加药泵，所述沉淀池设有刮泥机。污水依次通过三个混合池，与各种药剂混合后形成较大的絮体颗粒，最后进入沉淀池快速沉降，并由刮泥机促进完成分离，出水进入到清水池中。
进一步地，所述一级混合池、二级混合池、三级混合池均设有搅拌桨，各加药泵分别装有混凝剂、磁粉和絮凝剂。待处理污水首先进入处理装置的一级混合池，同时一级混合池投加混凝剂PAC，二者充分混合后进入二级混合池，在此与磁粉混合絮凝，然后进入三级混合池，与在此加入的絮凝剂PAM进行反应，生成较大的絮体颗粒。搅拌桨用于加速污水与各药剂的混合。
进一步地，所述刮泥机设有叶轮式转棍，所述沉淀池底部为中间低、四周高的斜面结构，所述叶轮式转棍与斜面相适配。叶轮式转棍促使沉淀的絮体颗粒与出水分离，絮体颗粒、污泥在重力的作用下，沿沉淀池低部流至排出，完成清水分离过程。
进一步地，所述沉淀池底部中心连通有用于污泥排放处理的排泥泵。沉淀池底部中心为较低位置，经过刮泥机叶轮式转棍作用后，絮体颗粒、污泥在重力的作用下聚集在底部中心位置，排泥泵将其抽排出去，进行排出或回收。
与现有技术相比，本实用新型的有益效果是：本实用新型公开了一种污水深化处理系统，改善了污水深化处理净化工艺，对传统缺氧池、好氧池结构进行改善，有效将有机污染物及氮磷等物质去除，提高净化效果且不产生大量污泥，避免了二次污染，污水处理效果明显。而且，采用磁混凝沉淀分离技术，采用的磁粉和絮凝剂对细菌、病毒、油及多种微小粒子都有很好的吸附作用，因此对该类污染物的去除效果比传统工艺要好，特别是除磷效果尤其显著。
