申请日2020.11.12
公开日期2021.11.16
IPC分类C02F103/16;C02F9/12
摘要
本实用新型公开了一种金属配件加工用污水处理装置，涉及污水处理装置技术领域，具体为一种金属配件加工用污水处理装置，包括吸附箱、过滤箱，所述吸附箱的顶部固定安装有第一防护顶盖，且第一防护顶盖的中部卡接有贯穿至吸附箱内部的一级过滤管，所述第一防护顶盖顶部的左侧固定安装有驱动电机。该金属配件加工用污水处理装置，在将污水导入吸附箱内部后，通过驱动电机带动驱动齿轮以及传动齿环转动，从而带动从动齿轮以及吸附磁辊转动，在吸附磁辊自转的同时使多个吸附磁辊围绕一级过滤管进行公转，从而使吸附磁辊可以充分与污水中的此磁性金属颗粒接触，提高该装置对污水中磁性金属颗粒的吸附效果。
权利要求

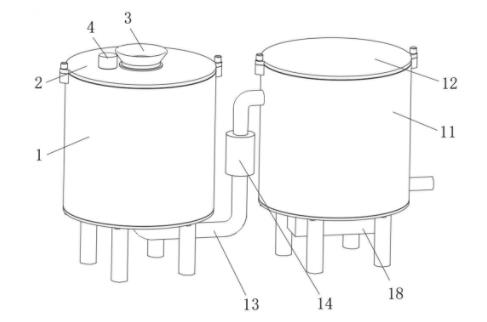

1.一种金属配件加工用污水处理装置，包括吸附箱(1)、过滤箱(11)，其特征在于：所述吸附箱(1)的顶部固定安装有第一防护顶盖(2)，且第一防护顶盖(2)的中部卡接有贯穿至吸附箱(1)内部的一级过滤管(3)，所述第一防护顶盖(2)顶部的左侧固定安装有驱动电机(4)，且驱动电机(4)的输出轴上固定安装有位于第一防护顶盖(2)底部的驱动齿轮(5)，所述第一防护顶盖(2)的底部固定安装有外圈限位环(6)与内圈限位环(7)，且外圈限位环(6)与内圈限位环(7)的内部卡接有传动齿环(8)，所述外圈限位环(6)与内圈限位环(7)的内部卡接有位于传动齿环(8)周侧的从动齿轮(9)，且从动齿轮(9)的底部固定安装有吸附磁辊(10)，所述吸附箱(1)的底部固定安装有导水管(13)，且导水管(13)的外部固定安装有水泵(14)，所述导水管(13)的一端与过滤箱(11)固定连接，所述过滤箱(11)的内部卡接有一级过滤网板(15)与二级过滤网板(16)，所述过滤箱(11)的顶部设置有第二防护顶盖(12)，所述过滤箱(11)外侧的下方固定安装有排水阀，所述过滤箱(11)的底部固定安装有臭氧发生器(18)，且臭氧发生器(18)的输出端贯穿至过滤箱(11)的内部。
2.根据权利要求1所述的一种金属配件加工用污水处理装置，其特征在于：所述一级过滤管(3)的外部开设有均匀分布的过滤孔，所述一级过滤管(3)的顶部为漏斗状，所述一级过滤管(3)外部的上方固定安装有与第一防护顶盖(2)相互配合的限位环。
3.根据权利要求1所述的一种金属配件加工用污水处理装置，其特征在于：所述驱动齿轮(5)位于传动齿环(8)的内侧，所述驱动齿轮(5)的外沿与传动齿环(8)相互啮合，所述传动齿环(8)的外沿与从动齿轮(9)相互啮合。
4.根据权利要求1所述的一种金属配件加工用污水处理装置，其特征在于：所述过滤箱(11)的内部固定安装有与一级过滤网板(15)以及二级过滤网板(16)相互配合的安装环(17)，所述二级过滤网板(16)的规格大于一级过滤网板(15)的规格，所述二级过滤网板(16)的直径值小于一级过滤网板(15)的直径值。
5.根据权利要求1所述的一种金属配件加工用污水处理装置，其特征在于：所述从动齿轮(9)均匀分布于传动齿环(8)的外侧，且从动齿轮(9)的底部均固定安装有吸附磁辊(10)。
6.根据权利要求1所述的一种金属配件加工用污水处理装置，其特征在于：所述吸附箱(1)顶部的第一防护顶盖(2)以及过滤箱(11)顶部的第二防护顶盖(12)均通过螺钉安装，所述吸附箱(1)与过滤箱(11)的底部均固定安装有支撑腿。
说明书
一种金属配件加工用污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种金属配件加工用污水处理装置。
背景技术
在金属配件加工时，经常要对零件进行切割和焊接工作，与此同时会有大量的金属废渣混入废水中，特别是一些有色重金属，狭义的有色金属又称非铁金属，是铁、锰、铬以外的所有金属的统称。广义的有色金属还包括有色合金，有色金属特别是重金属，在工业机械快速发展的同时，其重金属的加工生产过程中，会排出含有重金属的废水，这类废水是对环境污染最严重和人类危害最大的工业废水之一，因此需要对这类废水进行污水处理后，才能够进行排放。
目前存在的金属加工污水处理装置，通常通过磁棒对污水中的磁性金属颗粒进行吸附，但目前存在的磁棒通常固定在处理装置内部，导致其不能对金属中的磁性物质进行有效吸附，此外，现有污水处理设备在吸附后通常需要过滤网再次对金属颗粒进行过滤，长时间使用后，杂质容易吸附在过滤网表面，需要将装置整体拆除对过滤网进行清理，操作较为麻烦，为此，我们提出一种金属配件加工用污水处理装置以解决上述提出的问题。
实用新型内容
针对现有技术的不足，本实用新型提供了一种金属配件加工用污水处理装置，具有提高污水处理效果、便于对过滤结构进行清理等优点，解决了上述背景技术中提出的问题。
为实现以上提高污水处理效果、便于对过滤结构进行清理的目的，本实用新型通过以下技术方案予以实现：一种金属配件加工用污水处理装置，包括吸附箱、过滤箱，所述吸附箱的顶部固定安装有第一防护顶盖，且第一防护顶盖的中部卡接有贯穿至吸附箱内部的一级过滤管，所述第一防护顶盖顶部的左侧固定安装有驱动电机，且驱动电机的输出轴上固定安装有位于第一防护顶盖底部的驱动齿轮，所述第一防护顶盖的底部固定安装有外圈限位环与内圈限位环，且外圈限位环与内圈限位环的内部卡接有传动齿环，所述外圈限位环与内圈限位环的内部卡接有位于传动齿环周侧的从动齿轮，且从动齿轮的底部固定安装有吸附磁辊，所述吸附箱的底部固定安装有导水管，且导水管的外部固定安装有水泵，所述导水管的一端与过滤箱固定连接，所述过滤箱的内部卡接有一级过滤网板与二级过滤网板，所述过滤箱的顶部设置有第二防护顶盖，所述过滤箱外侧的下方固定安装有排水阀，所述过滤箱的底部固定安装有臭氧发生器，且臭氧发生器的输出端贯穿至过滤箱的内部。
优选的，所述一级过滤管的外部开设有均匀分布的过滤孔，所述一级过滤管的顶部为漏斗状，所述一级过滤管外部的上方固定安装有与第一防护顶盖相互配合的限位环。
优选的，所述驱动齿轮位于传动齿环的内侧，所述驱动齿轮的外沿与传动齿环相互啮合，所述传动齿环的外沿与从动齿轮相互啮合。
优选的，所述过滤箱的内部固定安装有与一级过滤网板以及二级过滤网板相互配合的安装环，所述二级过滤网板的规格大于一级过滤网板的规格，所述二级过滤网板的直径值小于一级过滤网板的直径值。
优选的，所述从动齿轮均匀分布于传动齿环的外侧，且从动齿轮的底部均固定安装有吸附磁辊。
优选的，所述吸附箱顶部的第一防护顶盖以及过滤箱顶部的第二防护顶盖均通过螺钉安装，所述吸附箱与过滤箱的底部均固定安装有支撑腿。
本实用新型提供了一种金属配件加工用污水处理装置，具备以下有益效果：
1、该金属配件加工用污水处理装置，在将污水导入吸附箱内部后，通过驱动电机带动驱动齿轮以及传动齿环转动，从而带动从动齿轮以及吸附磁辊转动，在吸附磁辊自转的同时使多个吸附磁辊围绕一级过滤管进行公转，从而使吸附磁辊可以充分与污水中的此磁性金属颗粒接触，提高该装置对污水中磁性金属颗粒的吸附效果，另外通过一级过滤网板与二级过滤网板对污水再次进行过滤，并通过臭氧发生器对污水进行消毒处理，进一步提高对污水处理的效果。
2、该金属配件加工用污水处理装置，在一级过滤管对颗粒较大的杂质过滤后，可将一级过滤管沿第一防护顶盖中部抽出对一级过滤管内部杂质进行清理，通过将第二防护顶盖顶部的螺钉取下，可将一级过滤网板与二级过滤网板取下清理，降低了该装置过滤结构清理难度，降低了劳动强度。
