申请日2021.06.16
公开日期2021.11.26
IPC分类C02F1/78
摘要
本实用新型提供一种改良型土壤修复污水处理装置，涉及臭氧发生器技术领域，本实用新型包括垫板和连接装置，垫板的上表面固装有处理器，垫板上表面靠近处理器的位置固装有控制箱，处理器的表面固装有显示表，处理器和显示表彼此靠近的一端设有两个连接装置，连接装置包括支撑块，支撑块靠近显示表的一端固装有夹环，夹环的表面和显示表滑动连接，垫板的四角表面均设有移动装置，移动装置包括有放置块，放置块的侧壁和垫板侧壁固装，放置块的内壁转动连接有转块，转块的底端固装有轮子。本实用新型，解决了传统显示表是通过螺丝固定在处理器上的，在显示表出现损坏时会有拆卸繁琐的问题。
权利要求

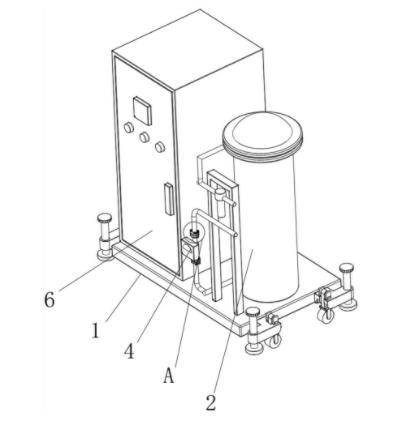

1.一种改良型土壤修复污水处理装置，包括垫板(1)和连接装置(3)，所述垫板(1)的上表面固装有处理器(2)，所述垫板(1)上表面靠近处理器(2)的位置固装有控制箱(6)，所述处理器(2)的表面固装有显示表(4)，其特征在于：所述处理器(2)和显示表(4)彼此靠近的一端设有两个连接装置(3)，所述连接装置(3)包括支撑块(31)，所述支撑块(31)靠近显示表(4)的一端固装有夹环(32)，所述夹环(32)的表面和显示表(4)滑动连接，所述支撑块(31)的侧壁固装有固定块(33)，所述处理器(2)靠近固定块(33)的位置滑动连接有两个滑块(34)，两个所述滑块(34)的外表面和固定块(33)内壁滑动连接。
2.根据权利要求1所述的一种改良型土壤修复污水处理装置，其特征在于：所述处理器(2)靠近滑块(34)的位置固装有连接块(35)，所述连接块(35)的远离处理器(2)的一端固装有中空块(36)，所述中空块(36)的内壁和滑块(34)外表面滑动连接。
3.根据权利要求2所述的一种改良型土壤修复污水处理装置，其特征在于：所述连接块(35)呈“T”字型结构，所述固定块(33)的表面开设有滑槽(37)，所述滑槽(37)的内壁和滑块(34)外表面滑动连接。
4.根据权利要求1所述的一种改良型土壤修复污水处理装置，其特征在于：两个所述滑块(34)彼此远离的一端均固装有矩形块(38)，两个所述矩形块(38)彼此靠近的一端固装有弹簧(39)。
5.根据权利要求1所述的一种改良型土壤修复污水处理装置，其特征在于：所述垫板(1)的四角表面均设有移动装置(5)，所述移动装置(5)包括有放置块(51)，所述放置块(51)的侧壁和垫板(1)侧壁固装，所述放置块(51)的内壁转动连接有转块(52)，所述转块(52)的底端固装有轮子(53)。
6.根据权利要求5所述的一种改良型土壤修复污水处理装置，其特征在于：所述放置块(51)上表面靠近转块(52)两侧的位置均固装有凸块(54)，两个所述凸块(54)彼此靠近的一端和转块(52)表面转动连接，两个所述凸块(54)和转块(52)的内壁滑动连接有插块(55)。
7.根据权利要求6所述的一种改良型土壤修复污水处理装置，其特征在于：所述放置块(51)的内壁螺纹连接有螺纹杆(56)，所述螺纹杆(56)的底端装配有垫盘(57)。
说明书
一种改良型土壤修复污水处理装置
技术领域
本实用新型涉及臭氧发生器技术领域，尤其涉及一种改良型土壤修复污水处理装置。
背景技术
臭氧发生器是用于制取臭氧气体的装置；臭氧易于分解无法储存，需现场制取现场使用，所以凡是能用到臭氧的场所均需使用臭氧发生器；臭氧发生器广泛运用于饮用水处理、污水处理、工业氧化等领域，臭氧发生器产生的气体可以直接使用。
臭氧发生器是污水净化中十分重要的一个设备，通常臭氧发生器通过控制箱来控制设备运转，在处理器上会安装有显示表，但是传统显示表是通过螺丝固定在处理器上的，在显示表出现损坏时会有拆卸繁琐的问题，综上述问题研制出一种具有固定功能便于安装作用的臭氧发生器显得尤为重要。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的显示表拆卸繁琐缺点，而提出的一种改良型土壤修复污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：一种改良型土壤修复污水处理装置，包括垫板和连接装置，所述垫板的上表面固装有处理器，所述垫板上表面靠近处理器的位置固装有控制箱，所述处理器的表面固装有显示表，所述处理器和显示表彼此靠近的一端设有两个连接装置，所述连接装置包括支撑块，所述支撑块靠近显示表的一端固装有夹环，所述夹环的表面和显示表滑动连接，所述支撑块的侧壁固装有固定块，所述处理器靠近固定块的位置滑动连接有两个滑块，两个所述滑块的外表面和固定块内壁滑动连接，所述夹环和固定块起到了将显示表和处理器彼此连接的效果。
所述处理器靠近滑块的位置固装有连接块，所述连接块的远离处理器的一端固装有中空块，所述中空块的内壁和滑块外表面滑动连接，所述连接块和中空块起到了支撑滑块的效果。
所述连接块呈“T”字型结构，所述固定块的表面开设有滑槽，所述滑槽的内壁和滑块外表面滑动连接。
两个所述滑块彼此远离的一端均固装有矩形块，两个所述矩形块彼此靠近的一端固装有弹簧，所述弹簧起到了驱动矩形块滑动的效果。
所述垫板的四角表面均设有移动装置，所述移动装置包括有放置块，所述放置块的侧壁和垫板侧壁固装，所述放置块的内壁转动连接有转块，所述转块的底端固装有轮子，所述轮子起到了移动垫板的效果。
所述放置块上表面靠近转块两侧的位置均固装有凸块，两个所述凸块彼此靠近的一端和转块表面转动连接，两个所述凸块和转块的内壁滑动连接有插块，所述插块起到了限制转块位置的效果。
所述放置块的内壁螺纹连接有螺纹杆，所述螺纹杆的底端装配有垫盘，所述垫盘起到了支撑垫板的效果。
与现有技术相比，本实用新型的优点和积极效果在于，
1、本实用新型中，当需要拆卸显示表的时候，先拽动矩形块让矩形块带动弹簧进行拉伸，矩形块的滑动带动了滑块滑动，滑块在中空块内部滑动，中空块固定在连接块表面，滑块从固定块中的滑槽内滑出，在滑块滑动到合适位置后拽动支撑块，支撑块带动夹环和固定块滑动，然后就能够将显示表拆卸了，但需要安装显示表的时候拽动连接块让滑块滑动，再将支撑块、固定块和夹环滑动到合适位置松开连接块，弹簧会让连接块上的滑块滑动进固定块内壁，通过设置连接装置，通过控制滑块滑动进固定块内壁来完成显示表的安装，摒弃了传统螺丝安装方式，不仅能够完成显示表的安装拆卸，还能够加快安装显示表的效率，使得该装置很具有实用性。
2、本实用新型中，当需要移动垫板时推动垫板，垫板带动转块上的轮子转动，在垫板移动到合适位置后转动螺纹杆让螺纹杆带动垫盘滑动，在垫盘滑动到合适位置后，将插块从凸块和转块内壁滑出，再转动转块让转块带动轮子转动，转块在放置块内壁转动，通过设置移动装置，通过插块滑动进转块和凸块内壁来完成轮子固定，再通过螺纹杆来支撑起垫板，不仅能减小垫板移动时的摩擦力，还能够在需要垫板停下时限制垫板位置，方便了工人移动整个设备，使得该装置很具有实用性。
