申请日2021.08.04
公开日期2021.11.26
IPC分类C02F101/16;C02F9/04
摘要
本实用新型提供离子交换树脂除氨氮装置，涉及除氨氮装置技术领域，包括反应箱，所述反应箱的顶部固定有电机，所述电机的输出轴固定有搅拌棒，且搅拌棒的一端延伸至反应箱的内部。本实用新型，离子交换树脂通过管道进入空心槽的内部，再从通孔排至污水中，电机带动搅拌棒和螺旋杆转动，高速旋转来充分混合污水和离子交换树脂，去除污水中的氨氮，通孔基本遍布整个搅拌棒，使污水的各个方位都可以接触到离子交换树脂，去除氨氮效果更高效，同时污水在排出时，会经过第二过滤板，第二过滤板内部过滤棉层、活性炭层和石英砂层会对污水进行二次净化，去除污水中的细菌，使排出的水源更加干净。
权利要求
1.离子交换树脂除氨氮装置，包括反应箱(1)，其特征在于：所述反应箱(1)的顶部固定有电机(2)，所述电机(2)的输出轴固定有搅拌棒(3)，且搅拌棒(3)的一端延伸至反应箱(1)的内部，所述搅拌棒(3)的外表面等距固定连接有多个螺旋杆(4)，所述反应箱(1)的顶部靠近两侧边缘处均固定连通有管道(6)，且两个管道(6)的一端均延伸至反应箱(1)的内部，两个所述管道(6)的一端均与所述搅拌棒(3)的外表面固定连通，两个所述管道(6)的另一端均固定连通有进料斗(5)，所述搅拌棒(3)的内部开设有空心槽(7)，所述搅拌棒(3)的外表面等距开设有多个通孔(8)，且多个通孔(8)均与空心槽(7)连通。
2.根据权利要求1所述的离子交换树脂除氨氮装置，其特征在于：所述反应箱(1)的一侧外表面靠近顶部边缘处固定连通有进水管(9)，所述反应箱(1)的另一侧外表面靠近底部边缘处固定连通有排水管(10)。
3.根据权利要求1所述的离子交换树脂除氨氮装置，其特征在于：所述反应箱(1)的两侧内表壁之间靠近顶部边缘处固定有第一过滤板(11)，所述第一过滤板(11)的顶部靠近中心处开设有第一圆孔(12)，所述第一圆孔(12)的内表壁设置有密封圈(13)，且密封圈(13)的内表壁与搅拌棒(3)的外表面活动连接。
4.根据权利要求1所述的离子交换树脂除氨氮装置，其特征在于：所述反应箱(1)的两侧内表壁之间靠近底部边缘处固定有第二过滤板(14)，所述第二过滤板(14)包括固定框(1401)，所述固定框(1401)的顶部和底部均等距开设有多个第二圆孔(1402)。
5.根据权利要求4所述的离子交换树脂除氨氮装置，其特征在于：所述固定框(1401)的内部靠近顶部边缘处设置有过滤棉层(1403)，所述固定框(1401)的内部靠近中心处设置有活性炭层(1404)，所述固定框(1401)的内部靠近底部边缘处设置有石英砂层(1405)。
6.根据权利要求1所述的离子交换树脂除氨氮装置，其特征在于：所述反应箱(1)的前表面通过铰链转动连接有密封门(15)，所述密封门(15)的前表面设置有玻璃板(16)。
说明书
离子交换树脂除氨氮装置
技术领域
本实用新型涉及除氨氮装置技术领域，尤其涉及离子交换树脂除氨氮装置。
背景技术
离子交换树脂，是一款具有较高的交换容量，同时拥有绝佳的物理及化学稳定品质，可以应用于高浓度氨氮废水处理中，出水氨氮可达到0.1ppm以下。
但是现有技术中，现有的除氨氮装置在混合污水与离子交换树脂时，大多是直接将离子交换树脂倒入污水中使其慢慢产生反应，在其过程中，污水不能与离子交换树脂充分混合，导致离子交换树脂无法发挥最大的功效，工作效率低下，因此，现需要一种可以充分混合离子交换树脂和污水的除氨氮装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，利用电机带动搅拌棒和螺旋杆转动，来充分搅拌离子交换树脂和污水，使两者混合在一起。

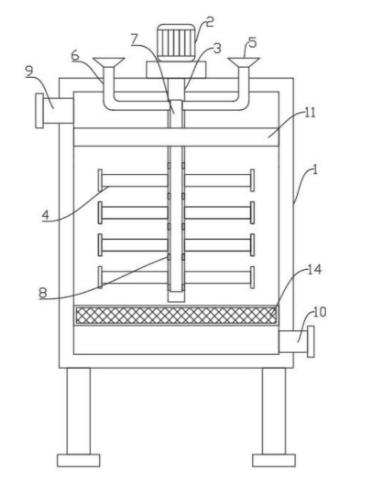

为了实现上述目的，本实用新型采用了如下技术方案：离子交换树脂除氨氮装置，包括反应箱，所述反应箱的顶部固定有电机，所述电机的输出轴固定有搅拌棒，且搅拌棒的一端延伸至反应箱的内部，所述搅拌棒的外表面等距固定连接有多个螺旋杆，所述反应箱的顶部靠近两侧边缘处均固定连通有管道，且两个管道的一端均延伸至反应箱的内部，两个所述管道的一端均与所述搅拌棒的外表面固定连通，两个所述管道的另一端均固定连通有进料斗，所述搅拌棒的内部开设有空心槽，所述搅拌棒的外表面等距开设有多个通孔，且多个通孔均与空心槽连通。
作为一种优选的实施方式，所述反应箱的一侧外表面靠近顶部边缘处固定连通有进水管，所述反应箱的另一侧外表面靠近底部边缘处固定连通有排水管，污水从进水管进入反应箱内部，净化完成后再从排水管排出。
作为一种优选的实施方式，所述反应箱的两侧内表壁之间靠近顶部边缘处固定有第一过滤板，所述第一过滤板的顶部靠近中心处开设有第一圆孔，所述第一圆孔的内表壁设置有密封圈，且密封圈的内表壁与搅拌棒的外表面活动连接，第一过滤板用于过滤污水中较大的杂质，第一圆孔用于穿过搅拌棒，密封圈填补第一圆孔与搅拌棒之间的空隙，防止过滤后的杂质从空隙流至下方。
作为一种优选的实施方式，所述反应箱的两侧内表壁之间靠近底部边缘处固定有第二过滤板，所述第二过滤板包括固定框，所述固定框的顶部和底部均等距开设有多个第二圆孔，固定框对三层过滤材料进行固定，第二圆孔使污水可以通往下方。
作为一种优选的实施方式，所述固定框的内部靠近顶部边缘处设置有过滤棉层，所述固定框的内部靠近中心处设置有活性炭层，所述固定框的内部靠近底部边缘处设置有石英砂层，三层过滤材料对污水进行过滤，使排出的水源更加干净无污染。
作为一种优选的实施方式，所述反应箱的前表面通过铰链转动连接有密封门，所述密封门的前表面设置有玻璃板，通过密封门前表面的玻璃板可以观察到反应箱内部，来检测内部装置的使用状况。
与现有技术相比，本实用新型的优点和积极效果在于，
本实用新型中，离子交换树脂通过管道进入空心槽的内部，再从通孔排至污水中，电机带动搅拌棒和螺旋杆转动，高速旋转来充分混合污水和离子交换树脂，去除污水中的氨氮，通孔基本遍布整个搅拌棒，使污水的各个方位都可以接触到离子交换树脂，去除氨氮效果更高效，同时污水在排出时，会经过第二过滤板，第二过滤板内部过滤棉层、活性炭层和石英砂层会对污水进行二次净化，去除污水中的细菌，使排出的水源更加干净。
