申请日2021.04.09
公开日期2021.11.16
IPC分类C02F11/122;B01D25/21
摘要
本实用新型公开了污泥压滤机中脱水器污水过滤装置，包括承载板，承载板的边侧固定连接有L形板，L形板边侧的中部固定连接有电机，电机的输出端传动连接有转动杆，承载板顶端的边侧对称固定连接有矩形块，两个矩形块的边侧均与转动杆的外壁转动穿插连接，两个矩形块相对的边侧均设置有偏心轮，两个偏心轮的底部均与转动杆的外壁固定穿插连接，承载板的顶端呈矩形阵列固定连接有限位弹簧，四个限位弹簧的一端固定连接有矩形板，两个偏心轮的外壁与矩形板的底端贴合设置，矩形板的顶端固定连接有过滤装置。本实用新型利用电机、转动杆、矩形块和偏心轮的设置，通过电机、转动杆和偏心轮带动过滤装置做偏心摆动，通过振动减少污泥的残留。
权利要求

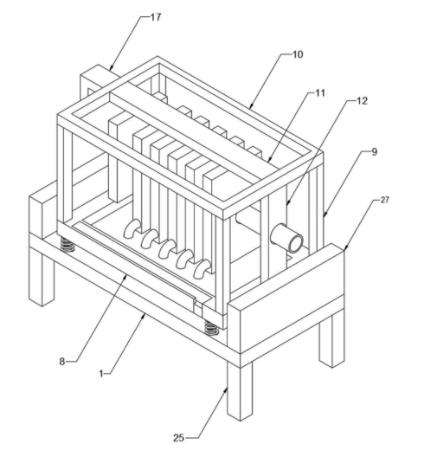

1.污泥压滤机中脱水器污水过滤装置，包括承载板(1)，其特征在于，所述承载板(1)的边侧固定连接有L形板(2)，所述L形板(2)边侧的中部固定连接有电机(3)，所述电机(3)的输出端传动连接有转动杆(4)，所述承载板(1)顶端的边侧对称固定连接有矩形块(5)，两个所述矩形块(5)的边侧均与转动杆(4)的外壁转动穿插连接，两个所述矩形块(5)相对的边侧均设置有偏心轮(6)，两个所述偏心轮(6)的底部均与转动杆(4)的外壁固定穿插连接，所述承载板(1)的顶端呈矩形阵列固定连接有限位弹簧(7)，四个所述限位弹簧(7)的一端固定连接有矩形板(8)，两个所述偏心轮(6)的外壁与矩形板(8)的底端贴合设置，所述矩形板(8)的顶端固定连接有过滤装置。
2.根据权利要求1所述的污泥压滤机中脱水器污水过滤装置，其特征在于，所述过滤装置包括四个支撑杆(9)、矩形框(10)、第一长板(11)和第二长板(12)，四个所述支撑杆(9)呈矩形阵列固定连接于矩形板(8)顶端的边角处，所述矩形框(10)底端的边角处分别与四个支撑杆(9)的顶端固定连接，所述第一长板(11)固定连接于矩形框(10)内壁的中部，所述矩形框(10)底端的一侧固定连接有第二长板(12)，所述第二长板(12)的底端与矩形板(8)的顶端固定连接，所述第一长板(11)的底部开设有长槽，长槽的内腔活动穿插连接有多个T形块(13)，多个所述T形块(13)的底端均固定连接有过滤机构。
3.根据权利要求2所述的污泥压滤机中脱水器污水过滤装置，其特征在于，所述过滤机构包括多个过滤框(14)，多个所述过滤框(14)两侧的中部均固定连接有无纺布(15)，多个所述过滤框(14)内壁两边侧的底部均对称固定穿插连接有出水管(16)。
4.根据权利要求2所述的污泥压滤机中脱水器污水过滤装置，其特征在于，所述矩形框(10)一侧的中部固定连接有承载块(17)，所述承载块(17)的底端固定连接有液压缸(18)，所述第一长板(11)的底部设置有挤压板(19)，所述液压缸(18)的输出端与挤压板(19)一侧的中部固定连接，所述挤压板(19)的外壁与过滤框(14)的内壁贴合设置。
5.根据权利要求2所述的污泥压滤机中脱水器污水过滤装置，其特征在于，所述第二长板(12)的一侧活动穿插连接有进料管(20)，所述进料管(20)的一端贯穿多个过滤框(14)并与位于挤压板(19)一侧的过滤框(14)固定连接，多个所述T形块(13)的两边侧均固定连接有工形块(21)，相邻两个所述工形块(21)的中部转动连接有链条(22)。
6.根据权利要求5所述的污泥压滤机中脱水器污水过滤装置，其特征在于，所述进料管(20)的顶部与底部均等间距开设有多个出料槽(23)，所述承载板(1)与矩形板(8)的顶部均开设有泄料槽(24)，所述承载板(1)的底端呈矩形阵列固定连接有支撑腿(25)，所述矩形板(8)的两边侧对称开设有引水槽，所述承载板(1)的底端螺纹固定连接有集料箱(26)，所述承载板(1)顶端的两侧对称固定连接有限位板(27)，所述电机(3)和液压缸(18)分别通过外接开关与外部电源电性连接。
说明书
污泥压滤机中脱水器污水过滤装置
技术领域
本实用新型涉及污水过滤装置领域，特别涉及污泥压滤机中脱水器污水过滤装置。
背景技术
压滤机是利用特殊的过滤介质，对对象施加一定的压力，使得混合液中的液体渗析出来，从而实现固液分离的机械设备，压滤机在14世纪初就应用于化工生产，至今仍广泛应用于化工、制药、冶金、染料、食品、酿造、陶瓷以及环保等行业，脱水器按照不同的使用情况分为挡板式脱水器、重力脱水器和旋风式脱水器，而污水过滤装置是污泥压滤机中必不可少的一部分，是实现污泥与液体分离的装置。
传统的污泥过滤方式是对泥水混合液进行挤压，再利用无纺布的通透性来实现液体和污泥的分离，但是液体和污泥分离过后，由于长时间受到压力的作用，无纺布的表层很容易粘黏难以脱落的污泥残渣，不仅影响美观，同时还会影响到无纺布的过滤功能。
实用新型内容
本实用新型的目的在于提供污泥压滤机中脱水器污水过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：污泥压滤机中脱水器污水过滤装置，包括承载板，所述承载板的边侧固定连接有L形板，所述L形板边侧的中部固定连接有电机，所述电机的输出端传动连接有转动杆，所述承载板顶端的边侧对称固定连接有矩形块，两个所述矩形块的边侧均与转动杆的外壁转动穿插连接，两个所述矩形块相对的边侧均设置有偏心轮，两个所述偏心轮的底部均与转动杆的外壁固定穿插连接，所述承载板的顶端呈矩形阵列固定连接有限位弹簧，四个所述限位弹簧的一端固定连接有矩形板，两个所述偏心轮的外壁与矩形板的底端贴合设置，所述矩形板的顶端固定连接有过滤装置。
优选的，所述过滤装置包括四个支撑杆、矩形框、第一长板和第二长板，四个所述支撑杆呈矩形阵列固定连接于矩形板顶端的边角处，所述矩形框底端的边角处分别与四个支撑杆的顶端固定连接，所述第一长板固定连接于矩形框内壁的中部，所述矩形框底端的一侧固定连接有第二长板，所述第二长板的底端与矩形板的顶端固定连接，所述第一长板的底部开设有长槽，长槽的内腔活动穿插连接有多个T形块，多个所述T形块的底端均固定连接有过滤机构。
优选的，所述过滤机构包括多个过滤框，多个所述过滤框两侧的中部均固定连接有无纺布，多个所述过滤框内壁两边侧的底部均对称固定穿插连接有出水管。
优选的，所述矩形框一侧的中部固定连接有承载块，所述承载块的底端固定连接有液压缸，所述第一长板的底部设置有挤压板，所述液压缸的输出端与挤压板一侧的中部固定连接，所述挤压板的外壁与过滤框的内壁贴合设置。
优选的，所述第二长板的一侧活动穿插连接有进料管，所述进料管的一端贯穿多个过滤框并与位于挤压板一侧的过滤框固定连接，多个所述T形块的两边侧均固定连接有工形块，相邻两个所述工形块的中部转动连接有链条。
优选的，所述进料管的顶部与底部均等间距开设有多个出料槽，所述承载板与矩形板的顶部均开设有泄料槽，所述承载板的底端呈矩形阵列固定连接有支撑腿，所述矩形板的两边侧对称开设有引水槽，所述承载板的底端螺纹固定连接有集料箱，所述承载板顶端的两侧对称固定连接有限位板，所述电机和液压缸分别通过外接开关与外部电源电性连接。
本实用新型的技术效果和优点：
(1)本实用新型利用电机、转动杆、矩形块和偏心轮的设置，通过电机、转动杆和偏心轮带动过滤装置做偏心摆动，通过振动减少污泥的残留；
(2)本实用新型利用限位弹簧和限位板的设置，可在过滤过程中对整个过滤装置进行限位，同时通过限位弹簧的伸缩特性可减少过滤装置和矩形块之间的冲击力，提高安全性；
(3)本实用新型利用多个过滤结构和出水管的设置，可对污水进行多层过滤，提高污水过滤的效率。
