申请日2020.03.31
公开日期2021.11.12
IPC分类C02F11/121;C02F11/148;C02F11/13
摘要

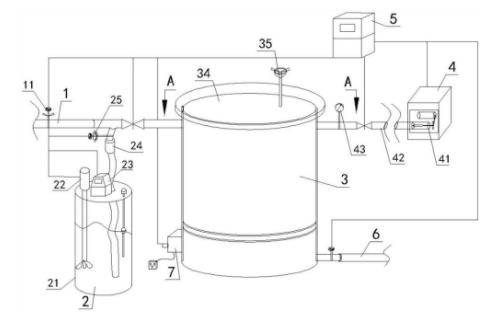

一种分散式剩余污泥快速处理装置，包括污水脱泥装置(3)、污泥输送管道(1)、调理器(2)、空压输气设备(4)、排水管道(6)和系统控制柜(5)，污泥输送管道(1)的一端与分散式生活污水处理设备的泥水外排端口连接，污泥输送管道(1)的另一端与污水脱泥装置(3)连接，调理器(2)通过管道与污泥输送管道(1)连接，空压输气设备(4)通过管道与污水脱泥装置(3)连接，排水管道(6)位于污水脱泥装置(3)的底部侧面。
权利要求
一种分散式剩余污泥快速处理装置，包括污水脱泥装置、污泥输送管道、空压输气设备、排水管道和系统控制柜，污泥输送管道的一端与分散式生活污水处理设备的泥水外排端口连接，污泥输送管道的另一端与污水脱泥装置连接，污泥输送管道上面安装有电动阀门，空压输气设备通过管道与污水脱泥装置连接，排水管道位于污水脱泥装置的底部侧面,污水脱泥装置、污泥输送管道、空压输气设备、排水管道通过线束与系统控制柜连接，其特征在于：还包括调理器，和安装在污水脱泥装置下部的电油汀加热装置，调理器通过管道与污泥输送管道连接，所述调理器能够向污泥输送管道组件中输送复合药剂。
根据权利要求1所述的一种分散式剩余污泥快速处理装置，其特征在于所述调理器有复合药剂储罐、搅动混合泵、计量泵、输药管道、电动开闭阀和自控显示组件，复合药剂储罐上面安装有搅动混合泵和自控显示组件，计量泵的一端通过输药管道与复合药剂储罐内的复合药剂连接，计量泵的另一端通过输药管道，与污水脱泥装置连通的污泥输送管道连接，电动开闭阀安装在计量泵与污泥输送管道连接的输药管道上面；
所述自控显示组件由带显示屏的控制器、液位报警器和液位浮球，液位浮球安装在复合药剂储罐内部，带显示屏的控制器和液位报警器安装在复合药剂储罐上面，液位报警器的下部通过连接管与液位浮球连接，液位浮球和液位报警器通过线束与带显示屏的控制器连接。
根据权利要求1或2所述的一种分散式剩余污泥快速处理装置，其特征在于所述复合药剂由铝基药剂80％～99％、铁基药剂1％～10％、钙基药剂1％～10％、阳离子聚丙烯酰胺0.01％～0.1％、扩散剂0.1％～1％组成，所述铝基药剂包括氯化 铝、硫酸铝、硫酸铝钾中的一种或两种或三种，所述铁基药剂包括氯化铁、硫酸铁、氯化亚铁、硫酸亚铁中的一种或两种，所述钙基药剂包括硫酸钙、氯化钙、氧化钙、氢氧化钙中的一种或两种或三种，所述扩散剂包括聚乙二醇200、聚乙二醇400中的一种或两种。
根据权利要求1所述的一种分散式剩余污泥快速处理装置，其特征在于所述污水脱泥装置的内侧下部有承托层板和底托板，承托层板和底托板上面有漏水通孔，承托层板位于底托板的上方；
所述电油汀加热装置有油槽、导热油、电加热管、散热管、控温元件、电源开关和指示灯，散热管整体压合嵌装在承托层板的内部，散热管的两端口与油槽密封连接，所述油槽密封设在底托板下方，油槽内有导热油，电加热管安装在油槽内侧，电加热管的尾部穿装在底托板下方污水脱泥装置侧壁的通孔内，所述电加热管的尾部周围套装有陶瓷绝缘套，陶瓷绝缘套嵌装在污水脱泥装置侧壁的通孔内；
所述控温元件通过导电片与电加热管尾部连接，所述控温元件能够通过调解外界电源输入电加热管的功率，调节控制电加热管及导热油温度，所述控温元件与外界电源连接，控温元件与外界电源之间安装有电源开关，所述控温元件安装在污水脱泥装置的外侧壁上，控温元件上面安装有保护盒和指示灯；
所述电油汀加热装置中的控温元件和指示灯通过线束与系统控制柜连接。
根据权利要求1所述的一种分散式剩余污泥快速处理装置，其特征在于所述空压输气设备有空压机、输气管道、压力表和调解控制开关，空压机通过输气管道与污水脱泥装置连接，输气管道上面安装有压力表和调解控制开关。
根据权利要求1所述的一种分散式剩余污泥快速处理装置，其特征在于 所述污水脱泥装置有密封脱水容器，密封脱水容器的上顶面螺接安装有盖子，所述盖子内侧面中间有凸台，凸台的外侧周围固定嵌装有密封圈，密封圈能够使盖子内侧面的凸台与密封脱水容器上口内壁，密封盖合接触；
所述盖子上面安装有泄气阀，泄气阀通过管道穿装在盖子上面；
所述密封脱水容器的上部左右两侧有两个通孔，左侧的通孔内固定安装有污泥输送管道，右侧的通孔内固定安装有与空压机相连的输气管道；
所述密封脱水容器上部靠近左右两侧通孔的下方周围有凹槽，密封脱水容器内侧靠近凹槽的下方固定安装有高液位传感器，高液位传感器通过线束与系统控制柜连接；
所述污水脱泥装置中的承托层板和底托板，固定安装在密封脱水容器的内侧下部，承托层板位于底托板的上方；
所述密封脱水容器侧壁自靠近左右两侧通孔下方的凹槽向下，至密封脱水容器的内侧下部承托层板上面向上的区域方位内，安装有滤袋；
所述滤袋的袋口周围通过环封圈和环封圈内侧的螺栓，安装在密封脱水容器上部靠近左右两侧通孔下方的凹槽内；
所述密封脱水容器底部内侧安装有低液位传感器，低液位传感器位于底托板的下方，低液位传感器通过线束与系统控制柜连接，所述密封脱水容器底部侧面安装有排水管道；
所述低液位传感器距离密封脱水容器底面的高度，大于排水管道的最高点距离密封脱水容器底面的高度；
所述排水管道的外侧与分散式生活污水处理设备前段的蓄集污水区连接；
所述排水管道的外侧上面安装有电控开关阀，电控开关阀通过线束与系统控 制柜连接。
根据权利要求1所述的一种分散式剩余污泥快速处理装置，其特征在于所述系统控制柜中安装有PID微电脑，能够通过局域网实现远程智慧监管控制。
说明书
一种分散式剩余污泥快速处理装置
技术领域
本发明涉及分散式生活污水处理剩余污泥快速处理装置领域，具体属于一种分散式剩余污泥快速处理装置。
背景技术
分散式生活污水是指在偏远城郊、农村、旅游区、度假村、公路服务区等分散人群聚居地排放的污水。由于分散式生活污水水量小且地理位置分散，难以实现远距离输送和集中处理。普遍推荐较为实用的处理方式主要是采用就地处理的方式。分散式生活污水的BOD/COD比值普遍较高，具有较好的可生化性，适宜采用生物法就地处理。目前分散式生活污水主要通过小型污水处理装置或构筑物进行处理，包括有：活性污泥法、接触氧化法、改进型活性污泥法、膜生物反应器法、人工湿地法等工艺技术。然而，由于分散式生活污水的分散特征，对于相关分散式生活污水处理装置产生的剩余污泥，大多没有相应的剩余污泥处理装置，加上在实际工作中管理不善，不能定期清理剩余污泥，这些都严重影响分散式生活污水处理装置的整体运行效果，容易产生由剩余污泥引起的二次污染。
在现有剩余污泥处理装置中，污泥脱水是其重要关键组成部分，如重力浓缩脱水、机械压滤脱水、离心脱水等。但是这些方法及相关装置都不适用于分散式生活污水剩余污泥处置。虽然有少量分散式生活污水剩余污泥，采用太阳能复配自然干化的简易装置进行处理，但是这些简易装置都会受到天气、维护时间、处理效率及成本的限制，普适性差，无法进行大范围推广。为此，本发明提供了一种分散式剩余污泥快速处理装置。
发明内容
本发明提供一种分散式剩余污泥快速处理装置，解决了上述背景技术中提到的问题。同时本发明整体设计合理，针对分散式生活污水剩余污泥的处理，具有高效减容，易于就地维护的优点，安全环保无污染，适合作为农村、旅游区、度假村、公路服务区、别墅区等分散式生活污水的剩余污泥处理装置推广使用。
为实现上述目的，本发明采用的技术方案如下：
一种分散式剩余污泥快速处理装置，包括污水脱泥装置、污泥输送管道、空压输气设备、排水管道和系统控制柜，污泥输送管道的一端与分散式生活污水处理设备的泥水外排端口连接，污泥输送管道的另一端与污水脱泥装置连接，污泥输送管道上面安装有电动阀门，空压输气设备通过管道与污水脱泥装置连接，排水管道位于污水脱泥装置的底部侧面,污水脱泥装置、污泥输送管道、空压输气设备、排水管道通过线束与系统控制柜连接，其特征在于：还包括调理器，和安装在污水脱泥装置下部的电油汀加热装置，调理器通过管道与污泥输送管道连接，所述调理器能够向污泥输送管道组件中输送复合药剂。
优选地，所述调理器有复合药剂储罐、搅动混合泵、计量泵、输药管道、电动开闭阀和自控显示组件，复合药剂储罐上面安装有搅动混合泵和自控显示组件，计量泵的一端通过输药管道与复合药剂储罐内的复合药剂连接，计量泵的另一端通过输药管道，与污水脱泥装置连通的污泥输送管道连接，电动开闭阀安装在计量泵与污泥输送管道连接的输药管道上面；
所述自控显示组件由带显示屏的控制器、液位报警器和液位浮球，液位浮球安装在复合药剂储罐内部，带显示屏的控制器和液位报警器安装在复合药剂储罐上面，液位报警器的下部通过连接管与液位浮球连接，液位浮球和液位报警器通 过线束与带显示屏的控制器连接。
优选地，所述复合药剂由铝基药剂80％～99％、铁基药剂1％～10％、钙基药剂1％～10％、阳离子聚丙烯酰胺0.01％～0.1％、扩散剂0.1％～1％组成，所述铝基药剂包括氯化铝、硫酸铝、硫酸铝钾中的一种或两种或三种，所述铁基药剂包括氯化铁、硫酸铁、氯化亚铁、硫酸亚铁中的一种或两种，所述钙基药剂包括硫酸钙、氯化钙、氧化钙、氢氧化钙中的一种或两种或三种，所述扩散剂包括聚乙二醇200、聚乙二醇400中的一种或两种。
优选地，所述污水脱泥装置的内侧下部有承托层板和底托板，承托层板和底托板上面有漏水通孔，承托层板位于底托板的上方；
所述电油汀加热装置有油槽、导热油、电加热管、散热管、控温元件、电源开关和指示灯，散热管整体压合嵌装在承托层板的内部，散热管的两端口与油槽密封连接，所述油槽密封设在底托板下方，油槽内有导热油，电加热管安装在油槽内侧，电加热管的尾部穿装在底托板下方污水脱泥装置侧壁的通孔内，所述电加热管的尾部周围套装有陶瓷绝缘套，陶瓷绝缘套嵌装在污水脱泥装置侧壁的通孔内；
所述控温元件通过导电片与电加热管尾部连接，所述控温元件能够通过调解外界电源输入电加热管的功率，调节控制电加热管及导热油温度，所述控温元件与外界电源连接，控温元件与外界电源之间安装有电源开关，所述控温元件安装在污水脱泥装置的外侧壁上，控温元件上面安装有保护盒和指示灯；
所述电油汀加热装置中的控温元件和指示灯通过线束与系统控制柜连接。
优选地，所述空压输气设备有空压机、输气管道、压力表和调解控制开关，空压机通过输气管道与污水脱泥装置连接，输气管道上面安装有压力表和调解控 制开关。
优选地，所述污水脱泥装置有密封脱水容器，密封脱水容器的上顶面螺接安装有盖子，所述盖子内侧面中间有凸台，凸台的外侧周围固定嵌装有密封圈，密封圈能够使盖子内侧面的凸台与密封脱水容器上口内壁，密封盖合接触；
所述盖子上面安装有泄气阀，泄气阀通过管道穿装在盖子上面；
所述密封脱水容器的上部左右两侧有两个通孔，左侧的通孔内固定安装有污泥输送管道，右侧的通孔内固定安装有与空压机相连的输气管道；
所述密封脱水容器上部靠近左右两侧通孔的下方周围有凹槽，密封脱水容器内侧靠近凹槽的下方固定安装有高液位传感器，高液位传感器通过线束与系统控制柜连接；
所述污水脱泥装置中的承托层板和底托板，固定安装在密封脱水容器的内侧下部，承托层板位于底托板的上方；
所述密封脱水容器侧壁自靠近左右两侧通孔下方的凹槽向下，至密封脱水容器的内侧下部承托层板上面向上的区域方位内，安装有滤袋；
所述滤袋的袋口周围通过环封圈和环封圈内侧的螺栓，安装在密封脱水容器上部靠近左右两侧通孔下方的凹槽内；
所述密封脱水容器底部内侧安装有低液位传感器，低液位传感器位于底托板的下方，低液位传感器通过线束与系统控制柜连接，所述密封脱水容器底部侧面安装有排水管道；
所述低液位传感器距离密封脱水容器底面的高度，大于排水管道的最高点距离密封脱水容器底面的高度；
所述排水管道的外侧与分散式生活污水处理设备前段的蓄集污水区连接；
所述排水管道的外侧上面安装有电控开关阀，电控开关阀通过线束与系统控制柜连接。
优选地，所述系统控制柜中安装有PID微电脑，能够通过局域网实现远程智慧监管控制。
与已有技术相比，本发明的有益效果如下：
通过对污水脱泥装置、污泥输送管道、空压输气设备、排水管道、系统控制柜、调理器以及安装在污水脱泥装置下部的电油汀加热装置的优化设计组合，制造出了一种分散式剩余污泥快速处理装置。本发明解决了现有剩余污泥处理装置，不适用于分散式生活污水剩余污泥处理，处理效率低，普适性差，无法进行大范围推广的问题。本发明整体设计合理，针对分散式生活污水剩余污泥的处理，具有高效减容，易于就地维护的优点，安全环保无污染，适合作为农村、旅游区、度假村、公路服务区、别墅区等分散式生活污水的剩余污泥处理装置推广使用。
