申请日2021.06.16
公开日期2021.11.26
IPC分类C02F103/16;C02F9/04
摘要
本实用新型公开了一种电镀废水全膜法MCR处理系统，属于废水处理技术领域，解决了现有技术中电镀废水处理污水的各组分分离效率较低的问题，本实用新型包括反应箱，所述反应箱连接有进水管，反应箱还连接有沉淀箱，所述沉淀箱底部连接有排泥泵，沉淀箱还连接有MCR膜箱，所述MCR膜箱内设置有多个超滤膜元件，所述超滤膜元件均连接有同一抽吸泵，所述抽吸泵连接有产水箱，MCR膜箱的底部与沉淀箱底部之间还连接有回流泵。本实用新型用于电镀废水的全膜法处理工艺，可高效分离污水中的液体与其它物质。
权利要求

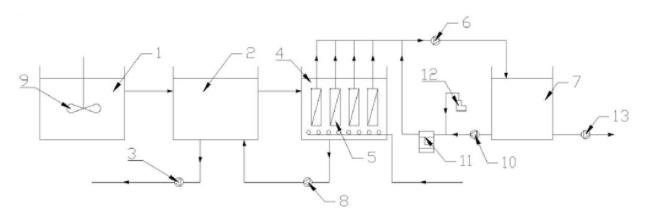

1.一种电镀废水全膜法MCR处理系统，其特征在于，包括反应箱(1)，所述反应箱(1)连接有进水管，反应箱(1)还连接有沉淀箱(2)，所述沉淀箱(2)底部连接有排泥泵(3)，沉淀箱(2)还连接有MCR膜箱(4)，所述MCR膜箱(4)内设置有多个超滤膜元件(5)，所述超滤膜元件(5)均连接有同一抽吸泵(6)，所述抽吸泵(6)连接有产水箱(7)，MCR膜箱(4)的底部与沉淀箱(2)底部之间还连接有回流泵(8)。
2.根据权利要求1所述的一种电镀废水全膜法MCR处理系统，其特征在于，所述反应箱(1)内安装有搅拌器(9)，所述反应箱(1)连通有药剂添加管。
3.根据权利要求1所述的一种电镀废水全膜法MCR处理系统，其特征在于，所述MCR膜箱(4)连接有鼓风机，所述鼓风机连通有多个位于MCR膜箱(4)内的出气口。
4.根据权利要求1所述的一种电镀废水全膜法MCR处理系统，其特征在于，所述产水箱(7)连接有反洗泵(10)，所述反洗泵(10)连接有芯滤器(11)，反洗泵(10)与芯滤器(11)之间还连接有加药泵(12)，所述芯滤器(11)与MCR膜箱(4)内的所述超滤膜元件(5)连通。
5.根据权利要求1所述的一种电镀废水全膜法MCR处理系统，其特征在于，所述产水箱(7)连接有产水泵(13)，所述产水泵(13)连接有反渗透水处理装置。
说明书
一种电镀废水全膜法MCR处理系统
技术领域
本实用新型属于电镀废水处理技术领域，具体涉及一种电镀废水全膜法MCR处理系统。
背景技术
电镀废水主要是工件表面除油除蜡、电镀、清洗、刻蚀、氧化、钝化等处理后产生的各类酸碱废液和有机溶液。由于生产工艺的特点，各类废水自生产车间分别排放，废水中的特征污染物主要为重金属、氰化物、难生物降解有机物、氨氮、总氮、总磷、强酸强碱等。
电镀废水的成分非常复杂，除含氰(CN)-废水和酸碱废水外，重金属废水是电镀业潜在危害性极大的废水类别。多数废水为含铬(Cr)、镍(Ni)、含镉(Cd)、铜(Cu)、锌(Zn)废水，而含金(Au)和银(Ag)贵重金属废水直接回收。
为提高镀件的质量，电镀生产中使用的电镀添加剂种类和数量越来越多,成分也越来越复杂，这些添加剂含有与重金属离子络合作用较强的成分，如:酒石酸、EDTA、焦磷酸盐、柠檬酸和氨等，在采用传统化学沉淀法处理电镀废水过程中，重金属离子就不能完全形成氢氧化物沉淀，其中的重金属离子含量极容易超过国家废水排放标准。
MCR即膜化学反应器，是在MBR基础上发展起来的一种新型水处理装置，是将化学处理工艺与膜分离工艺加以结合，使得传统的化学反应效率得以提高。
现有的电镀废水处理技术中，污水的各组分分离效率较低，分离后的液体达不到处理和排放标准。
实用新型内容
本实用新型的目的在于：
为解决现有技术中电镀废水处理污水的各组分分离效率较低的问题，提供一种电镀废水全膜法MCR处理系统。
本实用新型采用的技术方案如下：
一种电镀废水全膜法MCR处理系统，包括反应箱，所述反应箱连接有进水管，反应箱还连接有沉淀箱，所述沉淀箱底部连接有排泥泵，沉淀箱还连接有MCR膜箱，所述MCR膜箱内设置有多个超滤膜元件，所述超滤膜元件均连接有同一抽吸泵，所述抽吸泵连接有产水箱，MCR膜箱的底部与沉淀箱底部之间还连接有回流泵。
进一步地，所述反应箱内安装有搅拌器，所述反应箱连通有药剂添加管。
进一步地，所述MCR膜箱连接有鼓风机，所述鼓风机连通有多个位于MCR膜箱内的出气口。
进一步地，所述产水箱连接有反洗泵，所述反洗泵连接有芯滤器，反洗泵与芯滤器之间还连接有加药泵，所述芯滤器与MCR膜箱内的所述超滤膜元件连通。
进一步地，所述产水箱连接有产水泵，所述产水泵连接有反渗透水处理装置。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型通过反应、沉淀、超滤等工艺，结合物理和化学反应，将废水中的沉淀物、悬浮物、大分子物质等与液体高效分离，分离后的液体接下一级处理系统，分离出的污泥回流进行二次沉淀或排放，显著地提升了电镀废水处理中的分离效率，分离后的液体可满足反渗透水处理的进水要求，有效提高了废水处理质量。
2、本实用新型在反应箱内安装了搅拌器，可加速污水与药剂的混合，加快反应形成絮凝沉淀的时间，减少流程所需工时，进一步提升了废水处理效率。
3、本实用新型的MCR膜箱连通鼓风机，可以使箱体内膜池中的物质分布均匀，使超滤膜元件在抽吸泵的作用下均匀地对污水进行超滤，充分利用超滤膜元件的特性，同时也提升了过滤的效果。
4、本实用新型的产水箱可将产水通过反洗泵送去对膜进行反清洗，并在化学清洗时打开加药泵，对膜进行清洁，保证了超滤膜元件的长期过滤效果，同时节省了水资源。
