申请日2021.07.09
公开日期2021.11.26
IPC分类B08B9/087;C02F9/04
摘要
本实用新型属于污水处理技术领域，且公开了一种多级循环污水处理设备，包括污水池和清水池，所述清水池位于污水池的一侧，且清水池的顶部通过支架固定连接有反应罐，所述反应罐的顶部安装有抽水泵，所述抽水泵的一端与污水池之间连接有输水管，且抽水泵的另一端通过管道与反应罐相连接，所述反应罐的顶部安装有加药斗，且反应罐的底端通过管道连接有抽料泵，所述抽料泵的一端固定有输料管，本实用新型可对污水进行多级循环处理，与现有装置相比，自动化程度高，无需专人开机，药渣可多次利用且絮凝效果更佳，沉淀速度更快，同时静止沉淀能耗更低，设备模块化简单且方便后续升级，大大满足了人们的使用需求。
权利要求

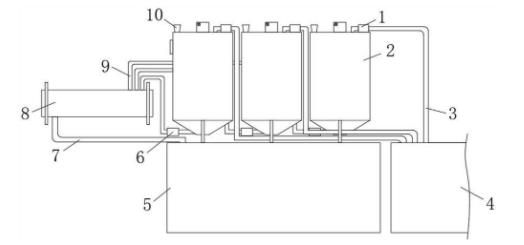

1.一种多级循环污水处理设备，其特征在于：包括污水池(4)和清水池(5)，所述清水池(5)位于污水池(4)的一侧，且清水池(5)的顶部通过支架固定连接有反应罐(2)，所述反应罐(2)的顶部安装有抽水泵(1)，所述抽水泵(1)的一端与污水池(4)之间连接有输水管(3)，且抽水泵(1)的另一端通过管道与反应罐(2)相连接，所述反应罐(2)的顶部安装有加药斗(10)，且反应罐(2)的底端通过管道连接有抽料泵(6)，所述抽料泵(6)的一端固定有输料管(9)，所述输料管(9)远离抽料泵(6)的一端安装有压滤机(8)，所述压滤机(8)与清水池(5)之间连接有排水管(7)，所述反应罐(2)的顶部中间安装有电机(11)，所述电机(11)的输出轴延伸至反应罐(2)内部的一端固定有搅拌杆(12)，所述搅拌杆(12)的两侧均安装有搅拌叶片(13)。
2.根据权利要求1所述的一种多级循环污水处理设备，其特征在于：所述搅拌杆(12)的侧壁靠近搅拌叶片(13)的一侧安装有连接杆(14)，所述连接杆(14)远离搅拌杆(12)的一端固定有伸缩筒(16)，所述伸缩筒(16)的外壁安装有弹簧(17)，且伸缩筒(16)远离连接杆(14)的一端固定有刮片(15)。
3.根据权利要求1所述的一种多级循环污水处理设备，其特征在于：所述电机(11)的外壁安装有保护罩，且保护罩的外壁开设有散热槽。
4.根据权利要求2所述的一种多级循环污水处理设备，其特征在于：所述弹簧(17)的一端与连接杆(14)相连接，且弹簧(17)的另一端与刮片(15)相连接。
5.根据权利要求2所述的一种多级循环污水处理设备，其特征在于：所述刮片(15)呈弧形结构，且刮片(15)的外壁与反应罐(2)的内壁相贴合。
6.根据权利要求1所述的一种多级循环污水处理设备，其特征在于：所述清水池(5)与反应罐(2)之间安装有加强杆，且反应罐(2)共设置有三个。
说明书
一种多级循环污水处理设备
技术领域
本实用新型属于污水处理技术领域，具体涉及一种多级循环污水处理设备。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，且按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。
但是目前市场上的污水处理设备在实际应运中仍存在一些缺陷，例如，现有的处理设备其自动化程度低，机构复杂，药粉反应不充分，导致利用率低，且运动沉淀能耗大，设备故障率高，大大加大了生产成本，同时难以满足人们的使用需求。
实用新型内容
本实用新型的目的在于提供一种多级循环污水处理设备，以解决上述背景技术中提出的设备自动化程度低，药粉反应不充分，且能耗大的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多级循环污水处理设备，包括污水池和清水池，所述清水池位于污水池的一侧，且清水池的顶部通过支架固定连接有反应罐，所述反应罐的顶部安装有抽水泵，所述抽水泵的一端与污水池之间连接有输水管，且抽水泵的另一端通过管道与反应罐相连接，所述反应罐的顶部安装有加药斗，且反应罐的底端通过管道连接有抽料泵，所述抽料泵的一端固定有输料管，所述输料管远离抽料泵的一端安装有压滤机，所述压滤机与清水池之间连接有排水管，所述反应罐的顶部中间安装有电机，所述电机的输出轴延伸至反应罐内部的一端固定有搅拌杆，所述搅拌杆的两侧均安装有搅拌叶片。
优选的，所述搅拌杆的侧壁靠近搅拌叶片的一侧安装有连接杆，所述连接杆远离搅拌杆的一端固定有伸缩筒，所述伸缩筒的外壁安装有弹簧，且伸缩筒远离连接杆的一端固定有刮片。
优选的，所述电机的外壁安装有保护罩，且保护罩的外壁开设有散热槽。
优选的，所述弹簧的一端与连接杆相连接，且弹簧的另一端与刮片相连接。
优选的，所述刮片呈弧形结构，且刮片的外壁与反应罐的内壁相贴合。
优选的，所述清水池与反应罐之间安装有加强杆，且反应罐共设置有三个。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型可对污水进行多级循环处理，与现有装置相比，自动化程度高，无需专人开机，药渣可多次利用且絮凝效果更佳，沉淀速度更快，同时静止沉淀能耗更低，设备模块化简单且方便后续升级，大大满足了人们的使用需求。
(2)本实用新型通过增设连接杆和刮片，可对反应罐的内壁进行刮料清理，从而避免药剂粘附在罐壁，同时通过伸缩筒和弹簧的配合，可使刮片与反应罐内壁贴合的更加紧密，从而进一步的提高了刮料效果，大大提高了装置的实用性。
