申请日2021.06.16
公开日期2021.11.26
IPC分类C02F9/10
摘要
本实用新型公开了一种城市污染废水蒸馏回收装置，涉及污水回收领域，本实用新型包括装置主体，装置主体的内部分别设置有蒸馏仓和冷凝仓，装置主体的顶部设置有蓄水仓，装置主体的顶部一侧分别安装有气泵和电机，气泵的进气端延伸至蒸馏仓的内部，气泵的出气端连接有蒸汽管，本实用新型通过设置有气泵、蒸汽管以及制冷板，蒸汽管部分位于蓄水仓内，且呈蛇形弯曲状，在加热产生蒸汽时，气泵将蒸馏仓内的蒸汽抽入蒸汽管内，蒸汽管内的蒸汽与蓄水仓的污水进行热交换，一方面加快了蒸汽的冷凝速度，另一方面可对污水进行提前预热，进而可节约加热机构和冷凝机构所需的电能，缩减了污水蒸馏回收的成本，并且提高了蒸馏和冷凝效率。
权利要求

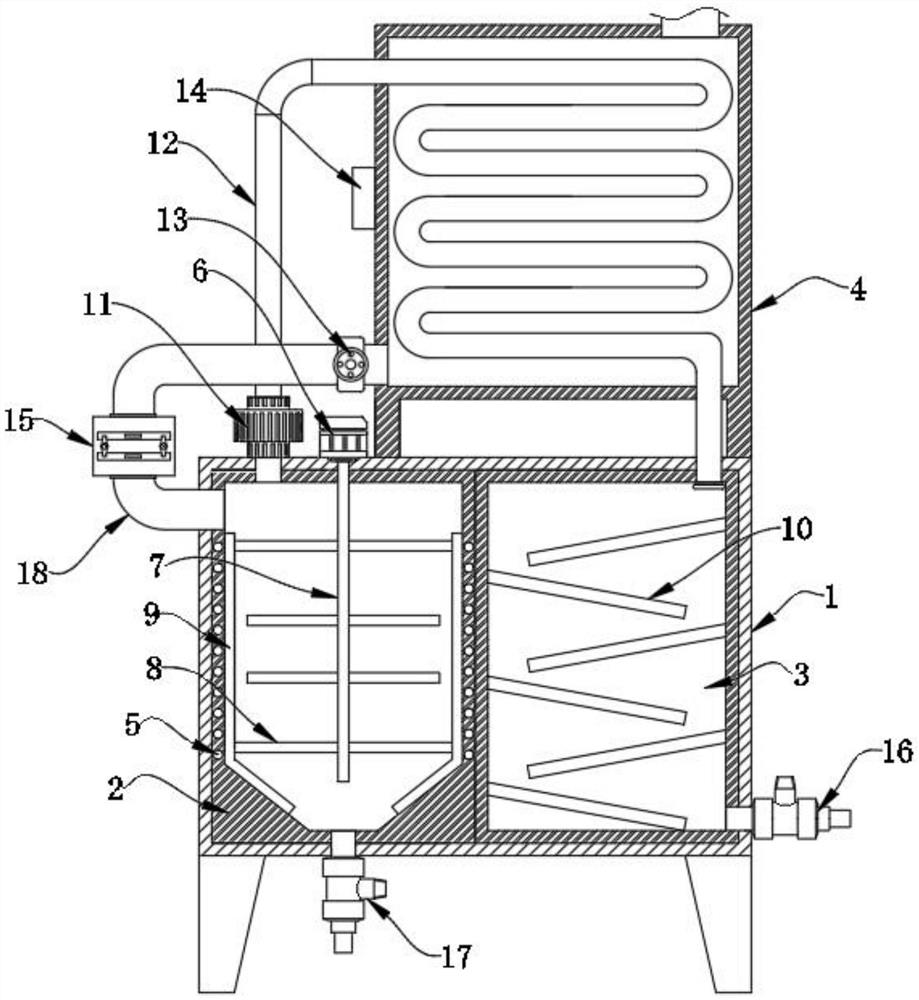

1.一种城市污染废水蒸馏回收装置，包括装置主体(1)，其特征在于：所述装置主体(1)的内部分别设置有蒸馏仓(2)和冷凝仓(3)，所述装置主体(1)的顶部设置有蓄水仓(4)，所述装置主体(1)的顶部一侧分别安装有气泵(11)和电机(6)，所述气泵(11)的进气端延伸至蒸馏仓(2)的内部，所述气泵(11)的出气端连接有蒸汽管(12)，且所述蒸汽管(12)的一端贯穿于蓄水仓(4)的一侧并延伸至冷凝仓(3)的内部，所述电机(6)的输出端连接有驱动轴(7)，所述驱动轴(7)的外表面固定有搅拌杆(8)，所述搅拌杆(8)的一端固定有刮杆(9)，所述冷凝仓(3)的内部两侧安装有制冷板(10)，所述蓄水仓(4)的一侧下方通过输水管(18)与蒸馏仓(2)相连通，所述输水管(18)的中间位置处设置有过滤组件(15)，所述输水管(18)的外表面安装有电磁阀(13)，所述蓄水仓(4)的一侧安装有时间继电器(14)，且所述时间继电器(14)与电磁阀(13)电性连接，所述蒸馏仓(2)的内壁安装有加热丝(5)。
2.根据权利要求1所述的一种城市污染废水蒸馏回收装置，其特征在于：所述过滤组件(15)包括有过滤箱(1501)，所述过滤箱(1501)的内部分别设置有杂质过滤层(1502)和活性炭过滤层(1503)，所述过滤箱(1501)外表面两侧均通过转轴(1505)连接有卡件(1506)。
3.根据权利要求2所述的一种城市污染废水蒸馏回收装置，其特征在于：所述杂质过滤层(1502)与活性炭过滤层(1503)均与过滤箱(1501)拆卸设置，且所述杂质过滤层(1502)与活性炭过滤层(1503)的外表面均固定有把手(1504)。
4.根据权利要求1所述的一种城市污染废水蒸馏回收装置，其特征在于：所述制冷板(10)设置有多组，且多组所述制冷板(10)自上而下倾斜交叉分布于冷凝仓(3)的内部两侧。
5.根据权利要求1所述的一种城市污染废水蒸馏回收装置，其特征在于：所述冷凝仓(3)的一侧贯穿有排水管(16)，所述蒸馏仓(2)的内部下方贯穿有排污管(17)。
6.根据权利要求5所述的一种城市污染废水蒸馏回收装置，其特征在于：所述刮杆(9)设置有两组，且两组所述刮杆(9)均与蒸馏仓(2)的内壁相接触，且所述蒸馏仓(2)的内部下方均沿所述排污管(17)方向倾斜。
7.根据权利要求1所述的一种城市污染废水蒸馏回收装置，其特征在于：所述蒸汽管(12)采用铜质材料制作而成，且其位于蓄水仓(4)的部分呈蛇形弯曲状。
说明书
一种城市污染废水蒸馏回收装置
技术领域
本实用新型涉及污水回收领域，具体为一种城市污染废水蒸馏回收装置。
背景技术
城市生活污水不同于工业废水，可以进行制止或者工业企业的搬迁，解决源头，城市生活污水主要来源于家庭、学校、商业等一系列城市公共场所、公用设施，其来源的广泛性和必然性也使得在污水处理上面临着区域性倾向，而城市生活污水的污染物更是五花八门，但综合其主要含量，多是以有机物为主，其中淀粉、蛋白质、糖类、矿物油等生活垃圾居多，其中，BOD2(生物需氧量)、CODc2(化学需氧量)、TkN(凯氏氮)、TP(总磷)、TN(总氮)等也较高，排入水体后很容易造成水体的富营养化，使得藻类大量生长繁殖，我们平时看到的赤潮和水华就与此有关，而当季节温度原因，藻类代写死亡后，就会使得水域水体腐败发臭水质恶化，也就使得城市生活污水的表现特征和具体成分的含量，也使得我们在处理城市生活污水时，对各个环节有了更加清醒的认知。
现有的大多数废水蒸馏回收装置在使用时都需要向废水中投放添加剂，从而在蒸馏后，蒸馏仓的内壁会附着大量的残渣，再加水废水中的污渍，很容易在蒸馏仓的内壁形成一层厚厚的水垢，当蒸馏仓内的水位下降后，粘附在内壁上的水垢在加热机构的烘烤下与内壁紧紧结合，清理起来非常麻烦，其次，现有的废水蒸馏回收装置在蒸馏时，对蒸汽的热量没有充分利用，而是直接将蒸汽输入进冷凝仓，一方面造成热量浪费，另一方面，使得加热结构和冷凝机构的耗电量较高。
实用新型内容
基于此，本实用新型的目的是提供一种城市污染废水蒸馏回收装置，以解决水垢难以清理和热能浪费的技术问题。
为实现上述目的，本实用新型提供如下技术方案：一种城市污染废水蒸馏回收装置，包括装置主体，所述装置主体的内部分别设置有蒸馏仓和冷凝仓，所述装置主体的顶部设置有蓄水仓，所述装置主体的顶部一侧分别安装有气泵和电机，所述气泵的进气端延伸至蒸馏仓的内部，所述气泵的出气端连接有蒸汽管，且所述蒸汽管的一端贯穿于蓄水仓的一侧并延伸至冷凝仓的内部，所述电机的输出端连接有驱动轴，所述驱动轴的外表面固定有搅拌杆，所述搅拌杆的一端固定有刮杆，所述冷凝仓的内部两侧安装有制冷板，所述蓄水仓的一侧下方通过输水管与蒸馏仓相连通，所述输水管的中间位置处设置有过滤组件，所述输水管的外表面安装有电磁阀，所述蓄水仓的一侧安装有时间继电器，且所述时间继电器与电磁阀电性连接，所述蒸馏仓的内壁安装有加热丝。
进一步的，所述过滤组件包括有过滤箱，所述过滤箱的内部分别设置有杂质过滤层和活性炭过滤层，所述过滤箱外表面两侧均通过转轴连接有卡件。
通过采用上述技术方案，杂质过滤层能够对污水中较大的杂质进行过滤，活性炭过滤层能够对污水中的微小颗粒和异味进行处理，减少了蒸馏仓内的水垢量，通过卡件能够使得过滤层在过滤箱内安装更加牢固，不会发生松动，且拆换方便。
进一步的，所述杂质过滤层与活性炭过滤层均与过滤箱拆卸设置，且所述杂质过滤层与活性炭过滤层的外表面均固定有把手。
通过采用上述技术方案，通过把手能够将杂质过滤层与活性炭过滤层拉出过滤箱进行更换。
进一步的，所述制冷板设置有多组，且多组所述制冷板自上而下倾斜交叉分布于冷凝仓的内部两侧。
通过采用上述技术方案，制冷板可对蒸汽进行快速冷凝，交叉设置可保证蒸汽与制冷板接触更加充分，倾斜设置可使得水滴能够快速集中收集，提高了回收效率。
进一步的，所述冷凝仓的一侧贯穿有排水管，所述蒸馏仓的内部下方贯穿有排污管。
通过采用上述技术方案，排水管能够对冷凝后的水进行收集，排污管可将部分污水和残渣排出。
进一步的，所述刮杆设置有两组，且两组所述刮杆均与蒸馏仓的内壁相接触，且所述蒸馏仓的内部下方均沿所述排污管方向倾斜。
通过采用上述技术方案，刮杆将旋转时可将水垢刮落，避免水垢粘附在内壁上，蒸馏仓的内部下方均沿所述排污管方向倾斜提高了部分污水和残渣排出的速度。
进一步的，所述蒸汽管采用铜质材料制作而成，且其位于蓄水仓的部分呈蛇形弯曲状。
通过采用上述技术方案，铜质材料制作的蒸汽管导热性好，蛇形弯曲状可减缓蒸汽排出蒸汽管的时间，使得蒸汽能够充分的与污水进行热交换。
综上所述，本实用新型主要具有以下有益效果：
1、本实用新型通过设置有过滤组件、电机、驱动轴、搅拌杆以及刮杆，在进行蒸馏时，过滤组件中设置有杂质过滤层和活性炭过滤层，杂质过滤层能够对水中的杂质进行过滤，活性炭过滤层能够对水中微小杂质和异味进行处理，从而避免可许多杂质进入到蒸馏仓内形成水垢，与此同时，电机带动驱动轴旋转，进而使得搅拌杆旋转，搅拌杆旋转后可以使得内部水受热更快，提高了热传导性，加快了蒸馏回收效率，其次，刮杆在搅拌杆的带动下对蒸馏仓的内壁进行刮擦，从而可以避免水垢和残渣粘附在内壁上，防止后期水垢凝结难以清理的问题，实用性强，且过滤组件中还设置有转轴和卡件，通过转轴的转动可带动卡件旋转，当卡件处于横向位置时，工作人员便可将杂质过滤层和活性炭过滤层抽出，从而便于对其进行更换，保证了对杂质的过滤效果；
2、本实用新型通过设置有气泵、蒸汽管以及制冷板，蒸汽管部分位于蓄水仓内，且呈蛇形弯曲状，在加热产生蒸汽时，气泵将蒸馏仓内的蒸汽抽入蒸汽管内，蒸汽管内的蒸汽与蓄水仓的污水进行热交换，一方面加快了蒸汽的冷凝速度，另一方面可对污水进行提前预热，进而可节约加热机构和冷凝机构所需的电能，缩减了污水蒸馏回收的成本，并且提高了蒸馏和冷凝效率，经过降温的蒸汽被输入进冷凝仓，蒸汽与制冷板接触后，快速形成水滴，由于制冷板呈倾斜交叉状设计，一方面可使得蒸汽能够与制冷板接触后充分冷凝，另一方面冷凝的水滴能够被快速收集，进而提高了回收速度。
