申请日2021.07.08
公开日期2021.11.23
IPC分类C02F3/32;C02F3/30;A01G31/02;C02F9/14
摘要
本实用新型提供了一种微动力生化固氮精滤净化系统，包括缺氧区、好氧区、设于好氧区上端的固氮脱氮除磷区、设于好氧区一侧的纤维长毛精滤区，以及太阳能微动力动力室，太阳能微动力动力室内设有太阳能电池板、与太阳能电池板连接的蓄电器、与蓄电器连接的集成配电柜，以及与集成配电柜连接的充氧风机，缺氧区内设有高效悬浮填料，好氧区内设有高效流化填料，固氮脱氮除磷区内设有通孔陶瓷粒料和植物，所述植物的外围设有锥形套筒，所述锥形套筒的表面设有多个生长孔。上述微动力生化固氮精滤净化系统，既处理了生活污水中的氮、磷，解决了营养元素损失的问题，还大大减小了占地面积，有利于环境的美化，农村建设的现代化。
权利要求
1.一种微动力生化固氮精滤净化系统，其特征在于，包括缺氧区、好氧区、设于所述好氧区上端的固氮脱氮除磷区、设于所述好氧区一侧的纤维长毛精滤区，以及太阳能微动力动力室，所述太阳能微动力动力室内设有太阳能电池板、与所述太阳能电池板连接的蓄电器、与所述蓄电器连接的集成配电柜，以及与所述集成配电柜连接的充氧风机，所述缺氧区内设有高效悬浮填料，所述好氧区内设有高效流化填料，所述固氮脱氮除磷区内设有通孔陶瓷粒料和植物，所述植物的外围设有锥形套筒，所述锥形套筒的表面设有多个生长孔。
2.根据权利要求1所述的微动力生化固氮精滤净化系统，其特征在于，所述纤维长毛精滤区内设有长毛纤维滤布和设于所述长毛纤维滤布下端的啮合装置，所述长毛纤维滤布通过所述啮合装置与所述纤维长毛精滤区连接。
3.根据权利要求1所述的微动力生化固氮精滤净化系统，其特征在于，所述缺氧区和所述好氧区内均设有曝气管，所述曝气管与所述充氧风机连接。
4.根据权利要求1所述的微动力生化固氮精滤净化系统，其特征在于，所述好氧区内设有气提升流式硝化液回流装置，所述气提升流式硝化液回流装置与一根硝化液回流管连接，所述硝化液回流管的末端延伸至缺氧区的底端。
5.根据权利要求1所述的微动力生化固氮精滤净化系统，其特征在于，所述固氮脱氮除磷区内设有一个种植槽。
6.根据权利要求5所述的微动力生化固氮精滤净化系统，其特征在于，所述种植槽的横截面的形状呈“V”字型，所述种植槽的上端设有多个种植台阶。
7.根据权利要求6所述的微动力生化固氮精滤净化系统，其特征在于，每一所述种植台阶的中部均设有集水池。
说明书
微动力生化固氮精滤净化系统
技术领域
本实用新型涉及污水处理的技术领域，特别涉及一种微动力生化固氮精滤净化系统。
背景技术
随着经济社会的快速发展和生活水平的提高，人们对生活环境的舒适度有了更高的要求，污水处理厂也不仅仅是作为污水处理设施来运行，要求也越来越高，污水处理设施对周边环境所造成的影响亟需改善。
由于农村污水处理排放标准的提高，受到传统活性污泥法工艺的瓶颈影响，脱氮除磷效率无法进一步提高，传统活性污泥法无法满足排放标准，且其中的营养元素也容易流失，得不到循环利用；同时在土地资源储备不足的条件下，急需高效稳定的处理技术，不仅满足占地面积小的客观条件，还需保障出水的稳定达标甚至深度处理和回用，因此传统的污水处理装置需要改进。
实用新型内容
本实用新型的目的是提供一种微动力生化固氮精滤净化系统，以解决现有的农村污水处理容易导致营养元素流失的问题。

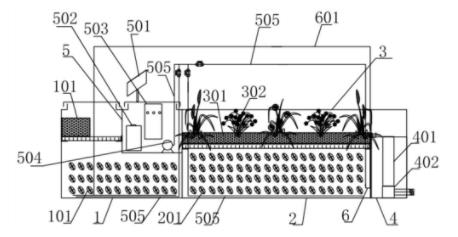

本实用新型提供了一种微动力生化固氮精滤净化系统，包括缺氧区、好氧区、设于所述好氧区上端的固氮脱氮除磷区、设于所述好氧区一侧的纤维长毛精滤区，以及太阳能微动力动力室，所述太阳能微动力动力室内设有太阳能电池板、与所述太阳能电池板连接的蓄电器、与所述蓄电器连接的集成配电柜，以及与所述集成配电柜连接的充氧风机，所述缺氧区内设有高效悬浮填料，所述好氧区内设有高效流化填料，所述固氮脱氮除磷区内设有通孔陶瓷粒料和植物，所述植物的外围设有锥形套筒，所述锥形套筒的表面设有多个生长孔。
上述微动力生化固氮精滤净化系统，从化粪池流出的污水经提篮格栅截留杂物后在缺氧区的高效悬浮填料进行释磷反应、氨化反应、反硝化反应，再流入好氧池在高效流化填料进行吸磷反应、硝化反应、降解有机物后在通孔陶瓷粒料处固氮固磷固定有机物供给植物生长，而后废水再流入纤维长毛精滤区经过精滤滤布过滤去除老化污泥与杂质后排放，其中，通过设计锥形套筒，有利于植物固定，并给植物提供良好的生长空间，整个过程中所需的动力为太阳能电池板供给充氧风机的微动力与硝化液回流的动力，既处理了生活污水中的氮、磷，解决了营养元素损失的问题，还大大减小了占地面积，有利于环境的美化，农村建设的现代化。
进一步地，所述纤维长毛精滤区内设有长毛纤维滤布和设于所述长毛纤维滤布下端的啮合装置，所述长毛纤维滤布通过所述啮合装置与所述纤维长毛精滤区连接。
进一步地，所述缺氧区和所述好氧区内均设有曝气管，所述曝气管与所述充氧风机连接。
进一步地，所述好氧区内设有气提升流式硝化液回流装置，所述气提升流式硝化液回流装置与一根硝化液回流管连接，所述硝化液回流管的末端延伸至缺氧区的底端。
进一步地，所述固氮脱氮除磷区内设有一个种植槽。
进一步地，所述种植槽的横截面的形状呈“V”字型，所述种植槽的上端设有多个种植台阶。
进一步地，每一所述种植台阶的中部均设有集水池。
