申请日2021.03.30
公开日期2021.11.12
IPC分类C02F3/30;C02F9/14
摘要
本实用新型公开了一种一体化多级AO分散污水处理装置，包括箱体、进水管道、过滤池和滤网，所述箱体一侧壁上设置有所述进水管道，所述箱体内设置有所述过滤池，所述过滤池内设置有所述滤网，所述过滤池一侧设置有调节池，所述调节池一侧设置有厌氧池，所述厌氧池内两侧壁上设置有导轨，所述导轨内设置有固定框架，所述固定框架两侧壁上均设置有滚轮，所述固定框架内设置有弹性填料。有益效果在于：本实用新型通过设置导轨和滚轮，当需要对弹性填料更换或者清理时，导轨与滚轮可便于将其拉出装置，便于工作人员操作，同时也便于对其进行安装，缩短装置的停机时间，提高装置实用性。
权利要求

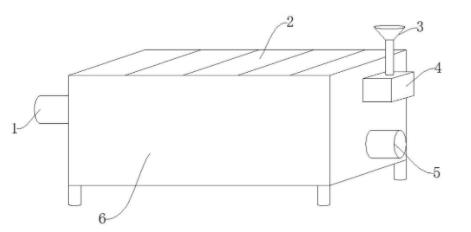

1.一种一体化多级AO分散污水处理装置，其特征在于：包括箱体(6)、进水管道(1)、过滤池(7)和滤网(8)，所述箱体(6)一侧壁上设置有所述进水管道(1)，所述箱体(6)内设置有所述过滤池(7)，所述过滤池(7)内设置有所述滤网(8)，所述过滤池(7)一侧设置有调节池(9)，所述调节池(9)一侧设置有厌氧池(10)，所述厌氧池(10)内两侧壁上设置有导轨(11)，所述导轨(11)内设置有固定框架(20)，所述固定框架(20)两侧壁上均设置有滚轮(22)，所述固定框架(20)内设置有弹性填料(21)，所述厌氧池(10)一侧设置有好氧池(19)，所述好氧池(19)内设置有隔板(12)，所述隔板(12)上端设置有曝气管(14)，所述隔板(12)下方设置有鼓风机(13)，所述好氧池(19)一侧设置有消毒池(16)，所述箱体(6)另一侧壁上设置有计量泵(4)，所述计量泵(4)上端设置有料斗(3)，所述计量泵(4)一侧壁上设置有导料管(18)，所述计量泵(4)下方设置有出水管道(5)，所述调节池(9)、所述厌氧池(10)以及所述好氧池(19)内一侧壁上均设置有提升泵(15)，所述提升泵(15)上设置有抽管(17)，所述箱体(6)上端设置有箱盖(2)。
2.根据权利要求1所述的一种一体化多级AO分散污水处理装置，其特征在于：所述进水管道(1)与所述箱体(6)插接，所述过滤池(7)成型于所述箱体(6)中，所述滤网(8)与所述过滤池(7)通过螺钉连接。
3.根据权利要求1所述的一种一体化多级AO分散污水处理装置，其特征在于：所述调节池(9)成型于所述箱体(6)中，所述厌氧池(10)成型于所述箱体(6)中，所述导轨(11)与所述厌氧池(10)通过螺钉连接，所述滚轮(22)与所述固定框架(20)转动连接，所述滚轮(22)与所述导轨(11)滑动连接，所述弹性填料(21)与所述固定框架(20)通过卡槽连接。
4.根据权利要求1所述的一种一体化多级AO分散污水处理装置，其特征在于：所述好氧池(19)成型于所述箱体(6)中，所述隔板(12)与所述好氧池(19)通过螺钉连接，所述曝气管(14)与所述隔板(12)通过管箍连接，所述鼓风机(13)与所述曝气管(14)插接，所述鼓风机(13)与所述箱体(6)通过螺钉连接。
5.根据权利要求1所述的一种一体化多级AO分散污水处理装置，其特征在于：所述消毒池(16)成型于所述箱体(6)中，所述计量泵(4)与所述箱体(6)通过螺钉连接，所述料斗(3)与所述计量泵(4)插接，所述导料管(18)与所述计量泵(4)插接，所述导料管(18)贯穿所述箱体(6)，所述出水管道(5)与所述箱体(6)插接。
6.根据权利要求1所述的一种一体化多级AO分散污水处理装置，其特征在于：所述提升泵(15)与所述调节池(9)、所述厌氧池(10)以及所述好氧池(19)均通过螺钉连接，所述抽管(17)与所述提升泵(15)插接，所述箱盖(2)与所述箱体(6)通过合页连接。
说明书
一种一体化多级AO分散污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体涉及一种一体化多级AO分散污水处理装置。
背景技术
AO是Anoxic Oxic的缩写，AO工艺法也叫厌氧好氧工艺法，A是厌氧段，用与脱氮除磷；O是好氧段，用于除水中的有机物。它的优越性是除了使有机污染物得到降解之外，还具有一定的脱氮除磷功能，是将厌氧水解技术用为活性污泥的前处理，所以AO法是改进的活性污泥法。
现有的一体化多级AO分散污水处理装置在对污水处理过程中需要定期对弹性填料进行更换，进而保证污水厌氧处理的效果，但是拆卸过程比较繁琐，进而不仅不便于工作人员操作，而且增加装置的停机时间，降低装置实用性，此外，现有的一体化多级AO分散污水处理装置在使用过程中由于掌握添加消毒剂的含量，进而导致水消毒效果欠佳或者消毒过度，影响装置的处理效果，降低装置功能性。
实用新型内容
(一)要解决的技术问题
为了克服现有技术不足，现提出一种一体化多级AO分散污水处理装置，解决了现有的一体化多级AO分散污水处理装置在对污水处理过程中需要定期对弹性填料进行更换，进而保证污水厌氧处理的效果，但是拆卸过程比较繁琐，进而不仅不便于工作人员操作，而且增加装置的停机时间，降低装置实用性，以及现有的一体化多级AO分散污水处理装置在使用过程中由于掌握添加消毒剂的含量，进而导致水消毒效果欠佳或者消毒过度，影响装置的处理效果，降低装置功能性的问题。
(二)技术方案
本实用新型通过如下技术方案实现：本实用新型提出了一种一体化多级AO分散污水处理装置，包括箱体、进水管道、过滤池和滤网，所述箱体一侧壁上设置有所述进水管道，所述箱体内设置有所述过滤池，所述过滤池内设置有所述滤网，所述过滤池一侧设置有调节池，所述调节池一侧设置有厌氧池，所述厌氧池内两侧壁上设置有导轨，所述导轨内设置有固定框架，所述固定框架两侧壁上均设置有滚轮，所述固定框架内设置有弹性填料，所述厌氧池一侧设置有好氧池，所述好氧池内设置有隔板，所述隔板上端设置有曝气管，所述隔板下方设置有鼓风机，所述好氧池一侧设置有消毒池，所述箱体另一侧壁上设置有计量泵，所述计量泵上端设置有料斗，所述计量泵一侧壁上设置有导料管，所述计量泵下方设置有出水管道，所述调节池、所述厌氧池以及所述好氧池内一侧壁上均设置有提升泵，所述提升泵上设置有抽管，所述箱体上端设置有箱盖。
进一步的，所述进水管道与所述箱体插接，所述过滤池成型于所述箱体中，所述滤网与所述过滤池通过螺钉连接。
通过采用上述技术方案，污水经所述进水管道进入所述过滤池中过滤，此时所述滤网可将污水中的杂质进行过滤。
进一步的，所述调节池成型于所述箱体中，所述厌氧池成型于所述箱体中，所述导轨与所述厌氧池通过螺钉连接，所述滚轮与所述固定框架转动连接，所述滚轮与所述导轨滑动连接，所述弹性填料与所述固定框架通过卡槽连接。
通过采用上述技术方案，过滤后的污水进入所述调节池中调节，调节后的污水进入所述厌氧池中，此时所述弹性填料可对污水进行厌氧处理，当需要对所述弹性填料更换或者清理时，所述导轨与所述滚轮可便于将其拉出装置，便于工作人员操作，同时也便于对其进行安装，缩短装置的停机时间，提高装置实用性。
进一步的，所述好氧池成型于所述箱体中，所述隔板与所述好氧池通过螺钉连接，所述曝气管与所述隔板通过管箍连接，所述鼓风机与所述曝气管插接，所述鼓风机与所述箱体通过螺钉连接。
通过采用上述技术方案，厌氧处理后的污水进入所述好氧池中进行好氧处理，此时，所述鼓风机产生的风力通过所述曝气管排出，进而对污水进行好氧处理。
进一步的，所述消毒池成型于所述箱体中，所述计量泵与所述箱体通过螺钉连接，所述料斗与所述计量泵插接，所述导料管与所述计量泵插接，所述导料管贯穿所述箱体，所述出水管道与所述箱体插接。
通过采用上述技术方案，好氧处理后的污水进入所述消毒池中消毒，此时消毒剂经所述料斗进入所述计量泵中，所述计量泵可精确计量添加消毒剂的含量，进而便于工作人员掌握，防止消毒不彻底或者消毒过度，保证装置的处理效果，提高装置功能性，消毒后的水经所述出水管道排出装置。
进一步的，所述提升泵与所述调节池、所述厌氧池以及所述好氧池均通过螺钉连接，所述抽管与所述提升泵插接，所述箱盖与所述箱体通过合页连接。
通过采用上述技术方案，所述提升泵与所述抽管相结合，可便于污水在装置内流动，所述箱盖可便于工作人员对装置内部进行检修。
(三)有益效果
本实用新型相对于现有技术，具有以下有益效果：
1、为解决现有的一体化多级AO分散污水处理装置在对污水处理过程中需要定期对弹性填料进行更换，进而保证污水厌氧处理的效果，但是拆卸过程比较繁琐，进而不仅不便于工作人员操作，而且增加装置的停机时间，降低装置实用性的问题，本实用新型通过设置导轨和滚轮，当需要对弹性填料更换或者清理时，导轨与滚轮可便于将其拉出装置，便于工作人员操作，同时也便于对其进行安装，缩短装置的停机时间，提高装置实用性；
2、为解决现有的一体化多级AO分散污水处理装置在使用过程中由于掌握添加消毒剂的含量，进而导致水消毒效果欠佳或者消毒过度，影响装置的处理效果，降低装置功能性的问题，本实用新型通过设置计量泵和料斗，在消毒过程中，消毒剂经料斗进入计量泵中，计量泵可精确计量添加消毒剂的含量，进而便于工作人员掌握，防止消毒不彻底或者消毒过度，保证装置的处理效果，提高装置功能性。
