申请日2021.03.31
公开日期2021.11.19
IPC分类C02F9/04
摘要
本申请涉及一种园林景观用水循环处理装置，其涉及水循环处理技术领域，包括处理箱、过滤箱、加药箱、连通管，所述过滤箱与所述加药箱均固定连接于处理箱外侧壁上，且所述过滤箱与处理箱连通，所述加药箱用于储存絮凝剂，所述连通管一端连通处理箱，所述连通管另一端连通加药箱，所述连通管内设有加药阀，所述过滤箱用于收集并过滤污水，所述处理箱顶部穿设并转动连接有搅拌装置，所述处理箱底部连通有排污管和出水管。本申请具有处理箱内的废水添加絮凝剂处理后存在较少杂质的效果。
权利要求

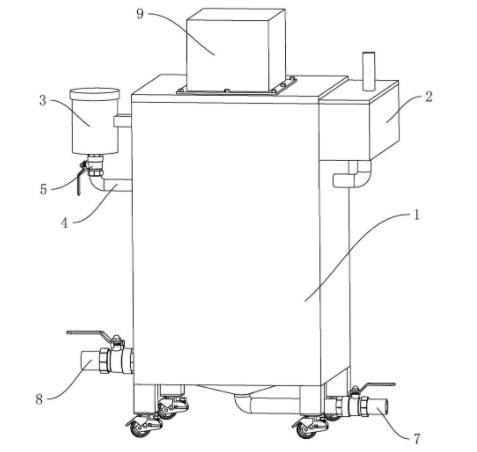

1.一种园林景观用水循环处理装置，其特征在于：包括处理箱(1)、过滤箱(2)、加药箱(3)、连通管(4)，所述过滤箱(2)与所述加药箱(3)均固定连接于处理箱(1)外侧壁上，且所述过滤箱(2)与处理箱(1)连通，所述加药箱(3)用于储存絮凝剂，所述连通管(4)一端连通处理箱(1)，所述连通管(4)另一端连通加药箱(3)，所述连通管(4)内设有加药阀(5)，所述过滤箱(2)用于收集并过滤污水，所述处理箱(1)顶部穿设并转动连接有搅拌装置(6)，所述处理箱(1)底部连通有排污管(7)和出水管(8)。
2.根据权利要求1所述的一种园林景观用水循环处理装置，其特征在于：所述搅拌装置(6)包括电机(61)、传动组件(62)、第一搅拌组件(63)，所述电机(61)固定连接于处理箱(1)顶面，所述电机(61)与传动组件(62)传动连接，所述搅拌组件由处理箱(1)顶部穿设于处理箱(1)内，所述传动组件(62)与第一搅拌组件(63)传动连接，所述第一搅拌组件(63)与处理箱(1)转动连接。
3.根据权利要求2所述的一种园林景观用水循环处理装置，其特征在于：所述传动组件(62)包括固定箱(621)、第一锥齿轮(622)，所述电机(61)输出轴穿设于固定箱(621)侧壁内，且所述电机(61)输出轴与固定箱(621)转动连接，所述第一锥齿轮(622)固定连接于电机(61)输出轴位于固定箱(621)内的一端，所述第一锥齿轮(622)与第一搅拌组件(63)传动连接。
4.根据权利要求2所述的一种园林景观用水循环处理装置，其特征在于：所述第一搅拌组件(63)包括第一搅拌杆(631)、第二锥齿轮(632)、第一搅拌叶(633)，所述第一搅拌杆(631)由固定箱(621)顶面依次穿设于固定箱(621)、处理箱(1)内，所述第一搅拌杆(631)与固定箱(621)转动连接，所述第一搅拌杆(631)与处理箱(1)转动连接，所述第二锥齿轮(632)设于固定箱(621)内顶部，所述第二锥齿轮(632)套设于第一搅拌杆(631)上，且所述第一搅拌杆(631)与第二锥齿轮(632)固定连接，所述第二锥齿轮(632)与第一锥齿轮(622)啮合，所述第一搅拌叶(633)固定连接于第一搅拌杆(631)位于处理箱(1)内的一端。
5.根据权利要求3所述的一种园林景观用水循环处理装置，其特征在于：所述固定箱(621)底部设有第二搅拌组件(64)，所述第二搅拌组件(64)由固定箱(621)内依次穿设于固定箱(621)与处理箱(1)内，且所述第二搅拌组件(64)套设于第一搅拌杆(631)上，所述第二搅拌组件(64)与固定箱(621)转动连接，所述第二搅拌组件(64)与处理箱(1)转动连接，所述第二搅拌组件(64)与第一锥齿轮(622)传动连接，且所述第二搅拌组件(64)与第一搅拌组件(63)转动方向相反。
6.根据权利要求5所述的一种园林景观用水循环处理装置，其特征在于：所述第二搅拌组件(64)包括第二搅拌杆(641)、第三锥齿轮(642)、第二搅拌叶(643)，所述第二搅拌杆(641)套设于第一搅拌杆(631)上，所述第二搅拌杆(641)由固定箱(621)内依次穿设于固定箱(621)与处理箱(1)内，所述第二搅拌杆(641)与固定箱(621)转动连连接，所述第二搅拌杆(641)与处理箱(1)转动连接，所述第二搅拌杆(641)位于处理箱(1)内的长度小于第一搅拌杆(631)位于处理箱(1)内的长度，所述第三锥齿轮(642)套设并固定连接于第二搅拌杆(641)位于固定箱(621)内的一端，所述第三锥齿轮(642)与第一锥齿轮(622)远离第二锥齿轮(632)的一侧啮合，所述第二搅拌叶(643)固定连接于第二搅拌杆(641)位于处理箱(1)内的一端。
7.根据权利要求6所述的一种园林景观用水循环处理装置，其特征在于：所述固定箱(621)顶面与底面均穿设并固定有轴承(65)，所述第一搅拌杆(631)穿设并固定连接于固定箱(621)顶面的轴承(65)内，所述第二搅拌杆(641)穿设并固定连接于固定箱(621)底面的轴承(65)内。
8.根据权利要求1所述的一种园林景观用水循环处理装置，其特征在于：所述处理箱(1)顶部设有用于盖住电机(61)与传动组件(62)的保护罩(9)，所述保护罩(9)与处理箱(1)通过螺栓螺纹连接。
说明书
一种园林景观用水循环处理装置
技术领域
本申请涉及水循环处理技术领域，尤其是涉及一种园林景观用水循环处理装置。
背景技术
园林景观中的水体通常是循环利用的水路，而水体在循环利用过程中会因为雨水、人为污染等因素造成水体污染，因此在水体循环利用中需要对水中的杂质进行处理。
现有专利公告号CN211620153U且专利名称为一种园林景观水池用水循环处理装置的专利，包括处理箱和设置在处理箱一侧顶端的过滤箱，过滤箱的顶端固定设有水泵，水泵的抽水口固定设有抽水软管，水泵的出水口通过出水管与过滤箱一侧的顶部固定连接，过滤箱内部的一边角固定设有拦污格栅，过滤箱内部的中部固定设有过滤板，过滤并减少废水中的杂质，储药筒便于存储一定量的絮凝剂，加药阀便于控制药剂的加入量，使废水中的杂质絮凝，从而有利于废水的循环使用，减少水资源的浪费，但絮凝剂从处理箱的单侧添加，难以与处理箱内所有的废水充分接触而导致絮凝效果可能不太明显。
针对上述中的相关技术，发明人认为存在有处理箱内的废水添加絮凝剂处理后可能仍附带有较多杂质的缺陷。
实用新型内容
为了改善处理箱内的废水添加絮凝剂处理后可能仍附带有较多杂质的缺陷，本申请提供一种园林景观用水循环处理装置。
本申请提供的一种园林景观用水循环处理装置采用如下的技术方案：
一种园林景观用水循环处理装置，包括处理箱、过滤箱、加药箱，所述过滤箱与所述加药箱均固定连接于处理箱外侧壁上，且所述过滤箱与处理箱连通，所述加药箱用于储存絮凝剂，所述加药箱通过连通管与处理箱连通，所述连通管内设有加药阀，所述过滤箱用于收集并过滤污水，所述处理箱顶部穿设并转动连接有搅拌装置，所述处理箱底部连通有排污管和出水管。
通过采用上述技术方案，过滤箱将污水收集后对污水进行过滤，污水经过过滤后流入处理箱内，当处理箱内有较多污水后打开加药阀，加药箱内的絮凝剂通过连通管流入处理箱内，再启动搅拌装置，使得处理箱内的污水与絮凝剂充分混合，随后关闭搅拌装置将污水在处理箱内静置一段时间，使得絮凝剂与污水内的杂质反应沉淀，再通过排污管将沉淀后的杂质排出处理箱，通过出水管将处理后的污水排出处理箱并进行再循环利用。
可选的，所述搅拌装置包括电机、传动组件、第一搅拌组件，所述电机固定连接于处理箱顶面，所述电机与传动组件传动连接，所述搅拌组件由处理箱顶部穿设于处理箱内，所述传动组件与第一搅拌组件传动连接，所述第一搅拌组件与处理箱转动连接。
通过采用上述技术方案，当处理箱内存有较多污水时，操作人员可以打开加药阀将加药箱内的絮凝剂加入到处理箱内，操作人员再启动电机，电机通过传动组件将动力传递至第一搅拌组件并带动第一搅拌组件转动，第一搅拌组件在处理箱内转动过程中将使得絮凝剂与污水充分混合，有利于增强絮凝剂对污水内杂质的处理作用。
可选的，所述传动组件包括固定箱、第一锥齿轮，所述电机输出轴穿设于固定箱侧壁内，且所述电机输出轴与固定箱转动连接，所述第一锥齿轮固定连接于电机输出轴位于固定箱内的一端，所述第一锥齿轮与第一搅拌组件传动连接。
通过采用上述技术方案，操作人员启动电机时将带动第一锥齿轮转动，第一锥齿轮转动过程中将带动第一搅拌组件转动，相较于其他传动方式，锥齿轮具有降噪、减震、成本低的优点。
可选的，所述第一搅拌组件包括第一搅拌杆、第二锥齿轮、第一搅拌叶，所述第一搅拌杆由固定箱顶面依次穿设于固定箱、处理箱内，所述第一搅拌杆与固定箱转动连接，所述第一搅拌杆与处理箱转动连接，所述第二锥齿轮设于固定箱内顶部，所述第二锥齿轮套设于第一搅拌杆上，且所述第一搅拌杆与第二锥齿轮固定连接，所述第二锥齿轮与第一锥齿轮啮合，所述第一搅拌叶固定连接于第一搅拌杆位于处理箱内的一端。
通过采用上述技术方案，当电机带动第一锥齿轮转动时，第一锥齿轮将带动第二锥齿轮转动，第二锥齿轮将带动第一搅拌杆与第一搅拌叶转动，第一搅拌叶转动过程中将使得处理箱内的污水与处理箱内的絮凝剂充分混合。
可选的，所述固定箱底部设有第二搅拌组件，所述第二搅拌组件由固定箱内依次穿设于固定箱与处理箱内，且所述第二搅拌组件套设于第一搅拌杆上，所述第二搅拌组件与固定箱转动连接，所述第二搅拌组件与处理箱转动连接，所述第二搅拌组件与第一锥齿轮传动连接，且所述第二搅拌组件与第一搅拌组件转动方向相反。
通过采用上述技术方案，当电机启动带动第一锥齿轮转动时，第一锥齿轮带动第一搅拌组件转动的同时还将带动第二搅拌组件转动，且第二搅拌组件转动方向与第一搅拌组件转动方向相反，通过第二搅拌组件的设置，有利于处理箱内的絮凝剂与污水更加充分的混合。
可选的，所述第二搅拌组件包括第二搅拌杆、第三锥齿轮、第二搅拌叶，所述第二搅拌杆套设于第一搅拌杆上，所述第二搅拌杆由固定箱内依次穿设于固定箱与处理箱内，所述第二搅拌杆与固定箱转动连连接，所述第二搅拌杆与处理箱转动连接，所述第二搅拌杆位于处理箱内的长度小于第一搅拌杆位于处理箱内的长度，所述第三锥齿轮套设并固定连接于第二搅拌杆位于固定箱内的一端，所述第三锥齿轮与第一锥齿轮远离第二锥齿轮的一侧啮合，所述第二搅拌叶固定连接于第二搅拌杆位于处理箱内的一端。
通过采用上述技术方案，电机启动时将带动第一锥齿轮转动，第一锥齿轮转动过程中将带动第三锥齿轮转动，第三锥齿轮转动时将带动第二搅拌杆与第二搅拌叶转动，且第二搅拌叶转动方向与第一搅拌叶转动方向相反，因此第二搅拌叶与第一搅拌叶同时转动将更有利于絮凝剂与污水充分混合。
可选的，所述固定箱顶面与底面均穿设并固定有轴承，所述第一搅拌杆穿设并固定连接于固定箱顶面的轴承内，所述第二搅拌杆穿设并固定连接于固定箱底面的轴承内。
通过采用上述技术方案，第一搅拌杆与第二搅拌杆均穿设于轴承内，丝杆在轴承内转动，轴承可以降低搅拌杆转动时的摩擦系数，从而减少搅拌杆在转动时的动力损耗，更有利于搅拌叶对处理箱内液体的充分搅拌。
可选的，所述处理箱顶部设有用于盖住电机与传动组件的保护罩，所述保护罩与处理箱通过螺栓螺纹连接。
通过采用上述技术方案，保护罩可以减少电机与传动组件受到外界因素损坏的可能，当传动组件或电机需要检修或更换时，还可以卸下螺栓将保护罩与处理箱分离，再对传动组件或电机进行检修更换。
综上所述，本申请包括以下至少一种有益技术效果：
1.当处理箱内有较多污水后打开加药阀，加药箱内的絮凝剂通过连通管流入处理箱内，再启动搅拌装置，使得处理箱内的污水与絮凝剂充分混合，随后关闭搅拌装置将污水在处理箱内静置一段时间，使得絮凝剂与污水内的杂质反应沉淀。
2.当电机启动带动第一锥齿轮转动时，第一锥齿轮带动第一搅拌组件转动的同时还将带动第二搅拌组件转动，且第二搅拌组件转动方向与第一搅拌组件转动方向相反，通过第二搅拌组件的设置，有利于处理箱内的絮凝剂与污水更加充分的混合。
