申请日2021.03.25
公开日期2021.11.19
IPC分类C02F1/32;C02F1/28;C02F1/78;C02F9/08
摘要
本实用新型公开了一种悬浮活性炭光催化臭氧水处理装置，包括外箱体，所述外箱体的内壁底部中心处设有安装板，所述安装板上贯穿所述外箱体的另一端设有紫外线灯管，所述紫外线灯管的顶端位于所述外箱体上设有安装灯座，所述外箱体的一侧设有污水进管，所述外箱体内设有一圈处理过滤装置，所述处理过滤装置包括外钢丝网和内钢丝网，所述外钢丝网和内钢丝网内分别设有过滤层和活性炭填充层，所述过滤层包括外过滤连接板，所述外过滤连接板内连接有若干组波纹分离吸附网，有益效果：这样的装置结构简单，使用方便，可以在处理污水前对其进行过滤，分离颗粒物，防止紫外线灯管3吸附颗粒物，影响效果。
权利要求

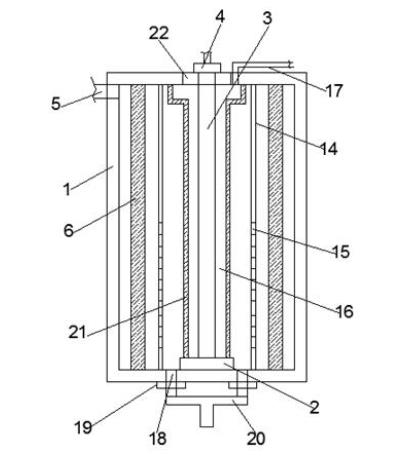

1.一种悬浮活性炭光催化臭氧水处理装置，其特征在于，包括外箱体（1），所述外箱体（1）的内壁底部中心处设有安装板（2），所述安装板（2）上贯穿所述外箱体（1）的另一端设有紫外线灯管（3），所述紫外线灯管（3）的顶端位于所述外箱体（1）上设有安装灯座（4），所述外箱体（1）的一侧设有污水进管（5），所述外箱体（1）内设有一圈处理过滤装置（6），所述处理过滤装置（6）包括外钢丝网（7）和内钢丝网（8），所述外钢丝网（7）和内钢丝网（8）内分别设有过滤层（9）和活性炭填充层（10），所述过滤层（9）包括外过滤连接板（11），所述外过滤连接板（11）内连接有若干组波纹分离吸附网（12），所述波纹分离吸附网（12）之间填充有活性炭（13），所述处理过滤装置（6）内设有阻流筒（14），所述阻流筒（14）上设有若干流水口（15），所述阻流筒（14）与所述紫外线灯管（3）之间形成混合处理腔（16），所述混合处理腔（16）上设有臭氧进气管（17）。
2.根据权利要求1所述的一种悬浮活性炭光催化臭氧水处理装置，其特征在于，所述外箱体（1）上位于所述混合处理腔（16）的底部连通有排出管道（18），所述排出管道（18）上均设有控制阀（19）。
3.根据权利要求2所述的一种悬浮活性炭光催化臭氧水处理装置，其特征在于，所述排出管道（18）的上连接有汇聚管（20）。
4.根据权利要求1所述的一种悬浮活性炭光催化臭氧水处理装置，其特征在于，所述紫外线灯管（3）外位于所述安装板（2）上安装有活性炭结构网（21）。
5.根据权利要求1所述的一种悬浮活性炭光催化臭氧水处理装置，其特征在于，所述外箱体（1）上可拆卸设有密封板（22）。
说明书
一种悬浮活性炭光催化臭氧水处理装置
技术领域
本实用新型涉及水处理技术领域，具体来说，涉及一种悬浮活性炭光催化臭氧水处理装置。
背景技术
随着水污染问题日益严重，水中有机污染物对人体和生物产生了明显的毒害作用，消除水中有机污染物已成为环保领域的一项重要课题。利用催化臭氧技术处理难降解的有机废水是近些年来研究的热点，为提高催化臭氧产生强氧化能力的羟基自由基（OH·）的反应速率，极大提高反应效率，研究采用活性炭和紫外光联合催化臭氧能够极大地提高羟基自由基（OH·）的生成速率。
化学氧化法在水溶液中能够迅速彻底地去除水中污染物的特点使其在水处 理中得到了广泛的应用，而臭氧是水处理中广泛应用的强氧化剂之一，紫外线照射作为水体消毒的一种有效方法，但是，现有的处理装置缺乏过滤分离装置，导致紫外灯管吸附许多漂浮物，从而大大降低了净化的效果。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种悬浮活性炭光催化臭氧水处理装置，以克服现有相关技术所存在的上述技术问题。
本实用新型的技术方案是这样实现的：
一种悬浮活性炭光催化臭氧水处理装置，包括外箱体，所述外箱体的内壁底部中心处设有安装板，所述安装板上贯穿所述外箱体的另一端设有紫外线灯管，所述紫外线灯管的顶端位于所述外箱体上设有安装灯座，所述外箱体的一侧设有污水进管，所述外箱体内设有一圈处理过滤装置，所述处理过滤装置包括外钢丝网和内钢丝网，所述外钢丝网和内钢丝网内分别设有过滤层和活性炭填充层，所述过滤层包括外过滤连接板，所述外过滤连接板内连接有若干组波纹分离吸附网，所述波纹分离吸附网之间填充有活性炭，所述处理过滤装置内设有阻流筒，所述阻流筒上设有若干流水口，所述阻流筒与所述紫外线灯管之间形成混合处理腔，所述混合处理腔上设有臭氧进气管。
进一步的，所述外箱体上位于所述混合处理腔的底部连通有排出管道，所述排出管道上均设有控制阀。
进一步的，所述排出管道的上连接有汇聚管。
进一步的，所述紫外线灯管外位于所述安装板上安装有活性炭结构网。
进一步的，所述外箱体上可拆卸设有密封板。
本实用新型提供了一种悬浮活性炭光催化臭氧水处理装置，有益效果如下：
（1）、通过在安装板上贯穿外箱体的另一端设有紫外线灯管，紫外线灯管的顶端位于外箱体上设有安装灯座，外箱体的一侧设有污水进管，外箱体内设有一圈处理过滤装置，处理过滤装置包括外钢丝网和内钢丝网，外钢丝网和内钢丝网内分别设有过滤层和活性炭填充层，过滤层包括外过滤连接板，外过滤连接板内连接有若干组波纹分离吸附网，波纹分离吸附网之间填充有活性炭，处理过滤装置内设有阻流筒，阻流筒上设有若干流水口，阻流筒与紫外线灯管之间形成混合处理腔，混合处理腔上设有臭氧进气管，在使用时，首先从污水进管加入污水，污水首先会到达处理过滤装置内，首先通过过滤层，利用外过滤连接板的作用，可以吸附大颗粒的杂物，再到达波纹分离吸附网上，通过波纹分离吸附网之间层层叠加，并配合活性炭，吸附漂浮的小颗粒物，最后进入混合处理腔内，配合紫外线灯管进行处理，这样的装置结构简单，使用方便，可以在处理污水前对其进行过滤，分离颗粒物，防止紫外线灯管吸附颗粒物，影响效果。
（2）、在外箱体上位于所述混合处理腔的底部连通有排出管道，所述排出管道上均设有控制阀，便于对混合处理腔进行密封。
（3）、在排出管道的上连接有汇聚管，便于净化后水的排出。
（4）、在紫外线灯管外位于所述安装板上安装有活性炭结构网，可以进一步保障活性炭的含量。
（5）、在外箱体上可拆卸设有密封板，便于更换紫外线灯管。
