申请日2021.04.09
公开日期2021.11.16
IPC分类C02F3/28
摘要
本实用新型公开了一种废水处理用水解酸化池，包括底座，所述底座的顶面右侧固定安装有酸化池本体，且酸化池本体的顶面开设有左仓和右仓，所述酸化池本体的顶面固定安装有顶盖，所述顶盖的顶面左侧固定插接有注水管，所述酸化池本体的左仓内壁左侧面固定插接有连接管。该废水处理用水解酸化池，通过设置水箱、加热棒、水泵、吸水管、放热管和回流管的相互配合，控制加热棒实现对温度的控制，增加了便于对水解酸化池进行温度控制的功能，实现了便于在天气较为寒冷的时候对酸化池内部污水提供一个合适反应温度的目标，避免了因为温度低降低酸化池内部污水水解速度的情况发生，满足了使用者的使用需求，使用起来更加方便。
权利要求

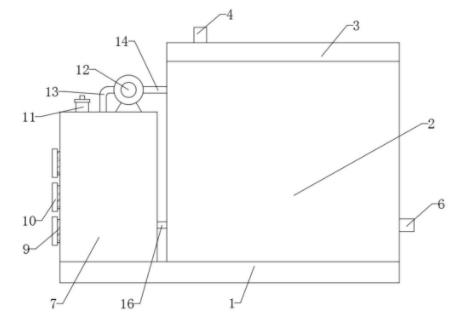

1.一种废水处理用水解酸化池，包括底座(1)，其特征在于，所述底座(1)的顶面右侧固定安装有酸化池本体(2)，且酸化池本体(2)的顶面开设有左仓和右仓，所述酸化池本体(2)的顶面固定安装有顶盖(3)，所述顶盖(3)的顶面左侧固定插接有注水管(4)，所述酸化池本体(2)的左仓内壁左侧面固定插接有连接管(5)，且连接管(5)贯穿酸化池本体(2)的右仓的内壁右侧面，所述酸化池本体(2)的右侧面底部固定插接有排水管(6)，所述底座(1)的顶面左侧固定安装有水箱(7)，所述水箱(7)的左侧面和内壁贯穿开设有第一通孔(8)，所述第一通孔(8)的左侧孔口出固定安装有密封垫(9)，所述第一通孔(8)的中部固定插接安装有加热棒(10)，且加热棒(10)的一侧壁与密封垫(9)紧密接触，所述水箱(7)的顶面与内壁固定插接有安全阀(11)，所述水箱(7)的顶面固定安装有水泵(12)，所述水泵(12)的左侧面固定连接有吸水管(13)，且吸水管(13)贯穿插接在水箱(7)的顶面与内壁顶部，所述水泵(12)的右侧面固定连接有出水管(14)，且出水管(14)与酸化池本体(2)固定插接，所述出水管(14)的底部固定安装有放热管(15)，所述放热管(15)的底端固定安装有回流管(16)，且回流管(16)与酸化池本体(2)固定插接，且回流管(16)贯穿水箱(7)的右侧面和内壁左侧面与水箱(7)固定插接。
2.根据权利要求1所述的一种废水处理用水解酸化池，其特征在于，所述顶盖(3)的顶面前侧固定安装有气泵(17)，所述气泵(17)的左侧面和右侧面均固定连接有气管(18)，所述顶盖(3)的顶面和底面贯穿开设有第二通孔(19)，且气管(18)位于第二通孔(19)的中部，且气管(18)的底端位于酸化池本体(2)的顶面左仓和右仓的中部。
3.根据权利要求2所述的一种废水处理用水解酸化池，其特征在于，所述气管(18)位于放热管(15)的前侧，所述第二通孔(19)为圆形通孔。
4.根据权利要求1所述的一种废水处理用水解酸化池，其特征在于，所述加热棒(10)的数量为六个，且每三个加热棒(10)为一组，且两组加热棒(10)分别位于水箱(7)的左侧面前侧和后侧。
5.根据权利要求1所述的一种废水处理用水解酸化池，其特征在于，所述放热管(15)的数量为两个，且两个放热管(15)分别位于酸化池本体(2)的顶面左仓和右侧中部。
6.根据权利要求1所述的一种废水处理用水解酸化池，其特征在于，所述水箱(7)采用不锈钢材料制成，所述吸水管(13)、出水管(14)，放热管(15)和回流管(16)均采用金属材料制成。
说明书
一种废水处理用水解酸化池
技术领域
本实用新型涉及水解酸化池技术领域，尤其涉及一种废水处理用水解酸化池。
背景技术
水解(酸化)处理方法是厌氧处理的前期阶段。有学者研究发现根据产甲烷菌与水解产酸菌生长条件的不同，将厌氧处理控制在含有大量水解细菌、酸化菌的条件下，利用水解菌、酸化菌将水中不溶性有机物水解为溶解性有机物，将难生物降解的大分子物质转化为易生物降解的小分子物质的过程，从而改善废水的可生化性，为后续生化处理提供良好的水质环境。
现有的废水处理用水解酸化池大多不具有温度控制功能，难以在天气较为寒冷的时候对酸化池内部的污水提供一个合适的反应温度，温度低会影响酸化池内部污水的水解速度，难以满足使用者的使用需求，使用起来很不方便。
实用新型内容
针对现有技术的不足，本实用新型提供了一种废水处理用水解酸化池，解决了上述背景技术中提到的问题。
为了实现上述目的，本实用新型采用了如下技术方案：一种废水处理用水解酸化池，包括底座，所述底座的顶面右侧固定安装有酸化池本体，且酸化池本体的顶面开设有左仓和右仓，所述酸化池本体的顶面固定安装有顶盖，所述顶盖的顶面左侧固定插接有注水管，所述酸化池本体的左仓内壁左侧面固定插接有连接管，且连接管贯穿酸化池本体的右仓的内壁右侧面，所述酸化池本体的右侧面底部固定插接有排水管，所述底座的顶面左侧固定安装有水箱，所述水箱的左侧面和内壁贯穿开设有第一通孔，所述第一通孔的左侧孔口出固定安装有密封垫，所述第一通孔的中部固定插接安装有加热棒，且加热棒的一侧壁与密封垫紧密接触，所述水箱的顶面与内壁固定插接有安全阀，所述水箱的顶面固定安装有水泵，所述水泵的左侧面固定连接有吸水管，且吸水管贯穿插接在水箱的顶面与内壁顶部，所述水泵的右侧面固定连接有出水管，且出水管与酸化池本体固定插接，所述出水管的底部固定安装有放热管，所述放热管的底端固定安装有回流管，且回流管与酸化池本体固定插接，且回流管贯穿水箱的右侧面和内壁左侧面与水箱固定插接。
优选的，所述顶盖的顶面前侧固定安装有气泵，所述气泵的左侧面和右侧面均固定连接有气管，所述顶盖的顶面和底面贯穿开设有第二通孔，且气管位于第二通孔的中部，且气管的底端位于酸化池本体的顶面左仓和右仓的中部。
优选的，所述气管位于放热管的前侧，所述第二通孔为圆形通孔。
优选的，所述加热棒的数量为六个，且每三个加热棒为一组，且两组加热棒分别位于水箱的左侧面前侧和后侧。
优选的，所述放热管的数量为两个，且两个放热管分别位于酸化池本体的顶面左仓和右侧中部。
优选的，所述水箱采用不锈钢材料制成，所述吸水管、出水管，放热管和回流管均采用金属材料制成。
与现有技术相比，本实用新型的有益效果是：
1、该废水处理用水解酸化池，通过设置水箱、加热棒、水泵、吸水管、放热管和回流管的相互配合，控制加热棒实现对温度的控制，增加了便于对水解酸化池进行温度控制的功能，实现了便于在天气较为寒冷的时候对酸化池内部污水提供一个合适反应温度的目标，避免了因为温度低降低酸化池内部污水水解速度的情况发生，满足了使用者的使用需求，使用起来更加方便。
2、该废水处理用水解酸化池，通过设置气泵和气管的相互配合，对酸化池本体的左仓和右仓内部充气，使得酸化池本体的左仓和右仓内部的污水翻滚，更加充分的使得污水和污泥混合，水解更加充分，使用更加方便。
