申请日2021.09.09
公开日期2021.11.19
IPC分类C02F9/14
摘要
本发明公开了一种集成电催化污水处理设备，包括：壳体、电催化反应装置、潜污泵、射流器和生物绳；壳体内依次设有混合区、生物反应区、导流区和沉淀区；电催化反应装置设置于混合区内，潜污泵、射流器和生物绳设置于生物反应区内。本设备是集活性污泥法与生物膜法及电催化法于一体的污水处理技术，将好氧反应、缺氧反应、厌氧反应和电催化反应集合在同一个反应器内完成；结构紧凑、占地面积小、污泥产量少，具有优异的脱氮除磷效果，在处理污水的过程中不需要添加化学药剂，是一种环境友好技术，并实现出水最高可达到《城镇污水处理厂污染物排放标准》一级A排放标准。
权利要求

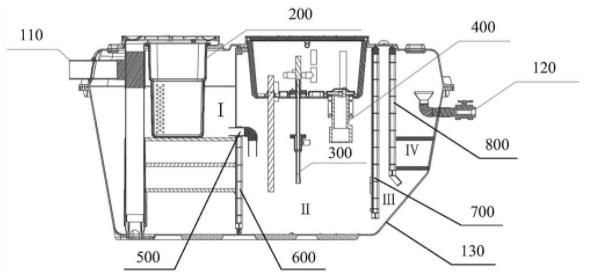

1.一种集成电催化污水处理设备，其特征在于，包括：壳体(100)、电催化反应装置(200)、潜污泵(300)、射流器(400)和生物绳；
所述壳体(100)内依次设有混合区(Ⅰ)、生物反应区(Ⅱ)、导流区(Ⅲ)和沉淀区(Ⅳ)；
所述电催化反应装置(200)设置于所述混合区(Ⅰ)内，所述潜污泵(300)、所述射流器(400)和所述生物绳设置于所述生物反应区(Ⅱ)内。
2.根据权利要求1所述的集成电催化污水处理设备，其特征在于，还包括：设置于所述生物反应区(Ⅱ)和所述导流区(Ⅲ)之间的第二隔板(700)；
所述第二隔板(700)开设有通孔；
所述导流区(Ⅲ)的底部与所述沉淀区(Ⅳ)的底部连通。
3.根据权利要求2所述的集成电催化污水处理设备，其特征在于，所述壳体(100)在所述导流区(Ⅲ)和所述沉淀区(Ⅳ)的下方设有斜板(130)，所述斜板(130)朝向所述生物反应区(Ⅱ)倾斜；
所述生物反应区(Ⅱ)的底部与所述导流区(Ⅲ)的底部连通。
4.根据权利要求1所述的集成电催化污水处理设备，其特征在于，所述壳体(100)在所述混合区(Ⅰ)开设有进水口(110)，在所述沉淀区(Ⅳ)开设有出水口(120)。
5.根据权利要求1所述的集成电催化污水处理设备，其特征在于，所述生物绳的材料为聚丙烯纤维。
6.根据权利要求1所述的集成电催化污水处理设备，其特征在于，所述电催化反应装置(200)包括：电极板(210)、直流电源(220)、电解填料(230)和承载箱体(240)；
所述电极板(210)包括：正极板(211)和负极板(212)；所述正极板(211)与所述直流电源(220)的正极输出端(222)相连，所述负极板(212)与所述直流电源(220)的负极输出端(221)相连；所述正极板(211)和所述负极板(212)在所述承载箱体(240)内沿液体流动方向交替间隔安装；
所述电解填料(230)设置于相邻的所述正极板(211)和所述负极板(212)之间。
7.根据权利要求6所述的集成电催化污水处理设备，其特征在于，所述正极板(211)和所述负极板(212)分别开设有过水孔(213)；
相邻所述正极板(211)和所述负极板(212)的过水孔(213)错开设置。
8.根据权利要求6所述的集成电催化污水处理设备，其特征在于，所述电解填料(230)成串状设置于相邻的所述正极板(211)和所述负极板(212)之间。
9.根据权利要求6所述的集成电催化污水处理设备，其特征在于，所述承载箱体(240)还设置有沉淀区，所述沉淀区位于所述电极板(210)的下游；
所述沉淀区溢流连接于所述承载箱体(240)的出水口(241)。
10.根据权利要求1所述的集成电催化污水处理设备，其特征在于，还包括：格栅井(T1)和消毒池(T4)；
所述格栅井(T1)的出水口与所述壳体(100)的进水口(110)相连；所述壳体(100)的出水口(120)与所述消毒池(T4)的进水口相连。
说明书
一种集成电催化污水处理设备
技术领域
本发明涉及环境保护技术领域，特别涉及一种集成电催化污水处理设备。
背景技术
我国一半以上的人口分布在城市郊区和农村地区，这些地区人口密度不高，污水收集管网延伸到这些地区的建设效益太低，发展小微型污水处理更具现实意义。
因此，如何在产生污水的源头就对污水进行就地处理，解决人口密度低的地区，如城市郊区、农村地区、旅游景点、别墅、农家乐等地区污水收集难、污水收集管网建设成本高、效益低的困难，成为本领域技术人员亟待解决的重要技术问题。
发明内容
有鉴于此，本发明提供了一种集成电催化污水处理设备，结构紧凑、占地面积小、污泥产量少，且无需添加化学药剂。
为实现上述目的，本发明提供如下技术方案：
一种集成电催化污水处理设备，包括：壳体、电催化反应装置、潜污泵、射流器和生物绳；
壳体内依次设有混合区、生物反应区、导流区和沉淀区；
电催化反应装置设置于混合区内，潜污泵、射流器和生物绳设置于生物反应区内。
优选地，还包括：设置于生物反应区和导流区之间的第二隔板；
第二隔板开设有通孔；
导流区的底部与沉淀区的底部连通。
优选地，壳体在导流区和沉淀区的下方设有斜板，斜板朝向生物反应区倾斜；
生物反应区的底部与导流区的底部连通。
优选地，壳体在混合区开设有进水口，在沉淀区开设有出水口。
优选地，生物绳的材料为聚丙烯纤维。
优选地，电催化反应装置包括：电极板、直流电源、电解填料和承载箱体；
电极板包括：正极板和负极板；正极板与直流电源的正极输出端相连，负极板与直流电源的负极输出端相连；正极板和负极板在承载箱体内沿液体流动方向交替间隔安装；
电解填料设置于相邻的正极板和负极板之间。
优选地，正极板和负极板分别开设有过水孔；
相邻正极板和负极板的过水孔错开设置。
优选地，电解填料成串状设置于相邻的正极板和负极板之间。
优选地承载箱体还设置有沉淀区，沉淀区位于电极板的下游；
沉淀区溢流连接于承载箱体的出水口。
优选地，还包括：格栅井和消毒池；
格栅井的出水口与壳体的进水口相连；壳体的出水口与消毒池的进水口相连。
从上述的技术方案可以看出，本发明提供的集成电催化污水处理设备，采用接触氧化法对A2O工艺进行改良，并集成电催化反应装置，使得碳化反应、硝化反应、反硝化反应在同一区域内的不同空间、不同时段有序进行，降解有机物的同时，高效脱氮。内部集成的电催化反应装置，能量效率高，反应条件温和，其产生的多种强氧化性物质和金属离子，强氧化性物质与水体中的污染物发生快速氧化反应，金属离子形成电絮凝，加速沉淀，从而将污染物分解和沉淀去除兼具絮凝沉淀作用。
与其他处理工艺相比，本发明具有优异的脱氮除磷效果，在处理污水的过程中不需要添加化学药剂，是一种环境友好技术，并实现出水最高可达到《城镇污水处理厂污染物排放标准》一级A排放标准。
