申请日2021.08.25
公开日期2021.11.12
IPC分类C02F103/06;C02F9/06
摘要
本发明属于污水处理领域，具体的说是一种垃圾渗滤浓液处理蒸发器及污水处理设备，包括底座；其特征在于：所述底座的上表面固定连接有机体，所述机体左侧的外表面固定连接有排渣管。该垃圾渗滤浓液处理蒸发器及污水处理设备通过设置调节机构，污水先逐级漫过多层板，直至从限位管的底部流出，随着弧形板向下挤压，电极放电，污水被电离，内部有毒有害物质、微生物及小颗粒杂质与电离出的离子异性吸附，随之堆积，当弧形板向上运动时，其底部容积增大，压强减小，在压力差作用下，折叠板折叠，未被电离的污水注入限位管的内部，已电离的污水从通槽排出，进入离心机构，解决了传统污水处理设备内部小颗粒杂质不容易清理的问题。
权利要求

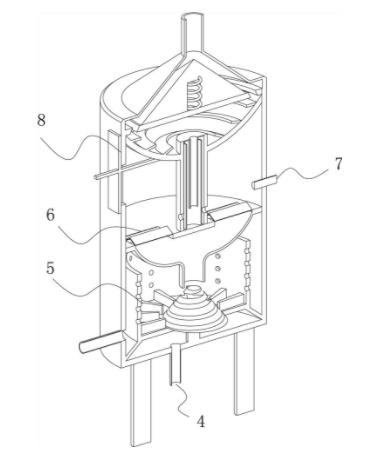

1.一种垃圾渗滤浓液处理蒸发器及污水处理设备，包括底座（1）；其特征在于：所述底座（1）的上表面固定连接有机体（2），所述机体（2）左侧的外表面固定连接有排渣管（3），所述排渣管（3）的底部设置有出料管（4），所述出料管（4）的顶端与机体（1）的下表面固定连接，所述机体（1）的内表面转动连接有离心机构（5），所述离心机构（5）的顶部设置有调节机构（6），所述调节机构（6）的外表面与机体（1）的内表面固定连接，所述机体（1）的壁中固定连接有电极（7），所述电极（7）的顶部设置有过滤机构（8），所述过滤机构（8）的下表面与调节机构（6）的上表面固定连接。
2.根据权利要求1所述的一种垃圾渗滤浓液处理蒸发器及污水处理设备，其特征在于：所述过滤机构（8）包括进料管（10），所述进料管（10）的底端设置有锥形块（11），所述锥形块（11）的内表面固定连接有压缩弹簧（12），所述压缩弹簧（12）的底端与机体（1）的上表面固定连接，所述机体（1）的上表面与锥形块（11）的下表面活动连接，所述机体（1）的内部设置有挡圈（13），所述挡圈（13）的下表面固定连接有弧形板（14），所述弧形板（14）的外表面与机体（1）的内表面滑动连接，所述弧形板（14）左侧的外表面固定连接有压杆（15），所述压杆（15）的外表面机体（1）的内表面滑动连接，所述压杆（15）左端的外表面固定连接有密封板（16），所述密封板（16）右侧的外表面与机体（1）左侧的外表面滑动连接。
3.根据权利要求1所述的一种垃圾渗滤浓液处理蒸发器及污水处理设备，其特征在于：所述调节机构（6）包括限位管（20），所述限位管（20）的外表面与弧形板（14）的内表面滑动连接，所述限位管（20）的内表面固定连接有多层板（21），所述多层板（21）和限位管（20）的底端固定连接有隔板（22），所述隔板（22）的外表面与机体（1）的内表面固定连接，所述隔板（22）的壁中活动连接有开合机构（23），所述开合机构（24）的底部设置有增压板（24），所述增压板（24）的上表面与隔板（22）的下表面固定连接。
4.根据权利要求3所述的一种垃圾渗滤浓液处理蒸发器及污水处理设备，其特征在于：所述开合机构（23）包括弹片（25），所述弹片（25）的右端固定连接有卡块（26），所述卡块（26）的上表面活动连接有折叠板（27），所述折叠板（27）的外表面通过通槽（29）与隔板（22）的内表面活动连接，所述通槽（29）开设在隔板（22）的壁中，所述通槽（29）的左上方设置有卡槽（28），所述卡槽（28）开设在隔板（22）的壁中，所述卡槽（28）的内表面与卡块（26）的外表面滑动连接，所述卡槽（28）的内表面与弹片（25）的左端固定连接。
5.根据权利要求1所述的一种垃圾渗滤浓液处理蒸发器及污水处理设备，其特征在于：所述离心机构（5）包括固定环（30），所述固定环（30）的下表面与机体（1）的内表面固定连接，所述固定环（30）的上表面转动连接有滚筒（31），所述滚筒（31）的内表面固定连接有转台（32），所述转台（32）的外表面开设有螺旋槽（33），所述转台（32）的上表面与增压板（24）底部的内表面转动连接，所述转台（32）的外部设置有扰流板（34），所述扰流板（34）的下表面与滚筒（31）的内表面固定连接。
说明书
一种垃圾渗滤浓液处理蒸发器及污水处理设备
技术领域
本发明属于污水处理领域，具体的说是一种垃圾渗滤浓液处理蒸发器及污水处理设备。
背景技术
垃圾渗滤液是指来源于垃圾填埋场中垃圾本身含有的水分，进入填埋场的雨雪水及其他水分，扣除垃圾、覆土层的饱和持水量，并经历垃圾层和覆土层而形成的一种高浓度的有机废水，属于污水类。
由于渗滤液常与土壤等其他固体废气物混合在一起，要将固液分离，一般是将混合物放入沉降池静置，该方法虽然可以达到固液分离的效果，但是分离时间较长，沉降池占地面积较大，且底层的固体无法与液体彻底分离，最终，污水净化的效果并不理想。
发明内容
（一）解决的技术问题
针对现有技术的不足，本发明提供了一种垃圾渗滤浓液处理蒸发器及污水处理设备，解决了传统沉降池静置法分离污水渗滤液效率低且效果差的问题。
（二）技术方案
本发明解决其技术问题所采用的技术方案是：本发明所述的一种垃圾渗滤浓液处理蒸发器及污水处理设备，包括底座；所述底座的上表面固定连接有机体，所述机体左侧的外表面固定连接有排渣管，所述排渣管的底部设置有出料管，所述出料管的顶端与机体的下表面固定连接，所述机体的内表面转动连接有离心机构，所述离心机构的顶部设置有调节机构，所述调节机构的外表面与机体的内表面固定连接，所述机体的壁中固定连接有电极，所述电极的顶部设置有过滤机构，所述过滤机构的下表面与调节机构的上表面固定连接。
所述过滤机构包括进料管，所述进料管的底端设置有锥形块，所述锥形块的内表面固定连接有压缩弹簧，所述压缩弹簧的底端与机体的上表面固定连接，所述机体的上表面与锥形块的下表面活动连接，所述机体的内部设置有挡圈，所述挡圈的下表面固定连接有弧形板，所述弧形板的外表面与机体的内表面滑动连接，所述弧形板左侧的外表面固定连接有压杆，所述压杆的外表面机体的内表面滑动连接，所述压杆左端的外表面固定连接有密封板，所述密封板右侧的外表面与机体左侧的外表面滑动连接。
所述调节机构包括限位管，所述限位管的外表面与弧形板的内表面滑动连接，所述限位管的内表面固定连接有多层板，所述多层板和限位管的底端固定连接有隔板，所述隔板的外表面与机体的内表面固定连接，所述隔板的壁中活动连接有开合机构，所述开合机构的底部设置有增压板，所述增压板的上表面与隔板的下表面固定连接。
所述开合机构包括弹片，所述弹片的右端固定连接有卡块，所述卡块的上表面活动连接有折叠板，所述折叠板的外表面通过通槽与隔板的内表面活动连接，所述通槽开设在隔板的壁中，所述通槽的左上方设置有卡槽，所述卡槽开设在隔板的壁中，所述卡槽的内表面与卡块的外表面滑动连接，所述卡槽的内表面与弹片的左端固定连接。
所述离心机构包括固定环，所述固定环的下表面与机体的内表面固定连接，所述固定环的上表面转动连接有滚筒，所述滚筒的内表面固定连接有转台，所述转台的外表面开设有螺旋槽，所述转台的上表面与增压板底部的内表面转动连接，所述转台的外部设置有扰流板，所述扰流板的下表面与滚筒的内表面固定连接。
本发明的有益效果如下：
1.本发明通过设置过滤机构，当设备使用时，污水从进料管进入设备内部，在水流冲击作用下，锥形块向下移动，其上表面与进料管底端的下表面分离，压缩弹簧压缩，从空隙流下的污水沿着挡圈的上表面逐级向下流动，水体流速降低，受重力影响，污水中的大块杂质沉降在弧形板的上表面，当水体的上表面与锥形块的下表面接触时，水的浮力向上托起锥形块，进料管关闭，位于弧形板上表面的污水静置沉降，固液分离，解决了传统污水处理设备，内部固体杂质容易堵塞设备的问题。
2.本发明通过设置弧形板，当污水流至弧形板的上表面时，随着水流的增加，弧形板的自重增大，重力迫使弧形板沿着限位管的外表面向下滑动，限位管相对弧形板向上运动，在限位管的作用下，污水不会继续向下运动，仍然存积在弧形板的上表面，保证污水在弧形板的上表面有充足的时间沉降，确保过滤效果，当达到规定沉降时间后，压杆向上推动弧形板运动，污水没过限位管的顶端，流入调节机构，直至污水完全流出，如此循环，解决了传统污水处理设备自动化程度较低的问题。
3.本发明通过设置调节机构，当污水进入限位管的顶端时，污水先逐级漫过多层板，直至从限位管的底部流出，此时，污水残存在隔板的上表面，随着弧形板向下挤压，隔板上表面的污水密度增大，电极放电，污水被电离，内部有毒有害物质、微生物及小颗粒杂质与电离出的离子异性吸附，随之堆积，当弧形板向上运动时，其底部容积增大，压强减小，在压力差作用下，弹片伸长，折叠板折叠，未被电离的污水注入限位管的内部，已电离的污水从通槽排出，进入离心机构，解决了传统污水处理设备内部小颗粒杂质不容易清理的问题。
4.本发明通过设置离心机构，当被电离吸附的杂质逐渐堆积成团时，小颗粒杂质质量增大，从污水中析出，漂浮、悬停或者是沉淀在污水的内部，从隔板落下的污水混合物经增压板喇叭状的截面后，流体截面减小，流速增大，水流自上而下冲击螺旋槽，从螺旋槽流下的水流，沿着滚筒的内表面向扰流板螺旋散开，倾斜运动的水流侧向冲击扰流板，随着水流的冲击和外力的辅助，转台带动滚筒转动，凝聚成团的杂质团由于质量较大，所受到的离心力也较大，在滚筒内部与污水完成固液二次分离后，最终从排渣管排出，污水则从出料管排出，利用静置沉降法、高压电离法和离心法，多种方法结合，逐级筛选，提高污水净化的效果，解决了传统单级过滤，污水净化效果较差的问题。
