申请日2021.04.20
公开日期2021.11.16
IPC分类C02F1/00
摘要
本实用新型公开了一种生活污水处理环保设备用催化机构，涉及污水处理领域，包括主体、进料结构、翻转结构，所述主体的一侧设置有连接座，所述连接座的内壁设置有管道，所述管道的一端贯穿至连接座的外壁连接有气泵；其中，所述进料结构包括有位于主体内壁的进料口。本实用新型通过设置了翻转结构，通过启动气泵，气泵工作产生的气流将给予叶轮转动，叶轮转动将带动一号转动杆转动，一号转动杆转动将带动与其两端连接的转轮转动，转轮转动将带动位于其外壁的履带传动，履带传动将带动位于其一端内侧的二号转动杆转动，二号转动杆转动将带动翻板转动，达到了对主体内的污水进行加速催化的目的，提高了工作效率。
权利要求

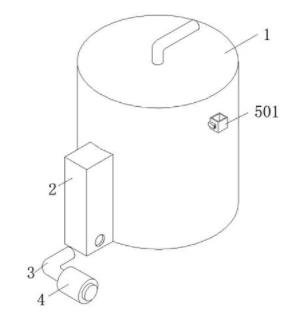

1.一种生活污水处理环保设备用催化机构，包括主体（1）、进料结构（5）、翻转结构（6），其特征在于，所述主体（1）的一侧设置有连接座（2），所述连接座（2）的内壁设置有管道（3），所述管道（3）的一端贯穿至连接座（2）的外壁连接有气泵（4）；
其中，所述进料结构（5）包括有位于主体（1）内壁的进料口（501），所述进料口（501）的两侧设置有定位块（502），所述定位块（502）的外壁设置有卡块（503），所述卡块（503）的外壁位于定位块（502）的内部设置有按压杆（507），所述卡块（503）的一端连接有伸缩杆（504），所述伸缩杆（504）的外壁设置有弹簧（505），所述伸缩杆（504）的外壁位于伸缩杆（504）的一侧设置有活塞（506）。
2.根据权利要求1所述的一种生活污水处理环保设备用催化机构，其特征在于，所述翻转结构（6）包括有位于管道（3）内壁的一号转动杆（601），所述一号转动杆（601）的外壁设置有叶轮（602），所述一号转动杆（601）的两端贯穿至管道（3）的外壁连接有转轮（603），所述转轮（603）的外壁设置有履带（604），所述履带（604）的一端内侧设置有二号转动杆（605），所述二号转动杆（605）的一端连接有翻板（606）。
3.根据权利要求2所述的一种生活污水处理环保设备用催化机构，其特征在于，所述管道（3）的内壁设置有与叶轮（602）转动轨迹相匹配的凹槽，所述凹槽的内侧与叶轮（602）的外壁相契合。
4.根据权利要求2所述的一种生活污水处理环保设备用催化机构，其特征在于，所述转轮（603）的外壁与履带（604）的内壁相啮合，所述连接座（2）的内壁设置有与翻转结构（6）外壁相匹配的凹槽。
5.根据权利要求2所述的一种生活污水处理环保设备用催化机构，其特征在于，所述管道（3）的内壁与一号转动杆（601）的外壁转动连接，所述翻板（606）的一端与主体（1）的内侧通过转轴转动连接。
6.根据权利要求1所述的一种生活污水处理环保设备用催化机构，其特征在于，所述主体（1）的内壁设置有与卡块（503）外壁相匹配的卡槽，所述定位块（502）的内壁设置有与卡块（503）移动轨迹相匹配的凹槽。
7.根据权利要求1所述的一种生活污水处理环保设备用催化机构，其特征在于，所述定位块（502）的内壁设置有与按压杆（507）移动轨迹相匹配的凹槽，所述伸缩杆（504）的外壁与活塞（506）的内壁相契合。
说明书
一种生活污水处理环保设备用催化机构
技术领域
本实用新型涉及污水处理领域，具体是一种生活污水处理环保设备用催化机构。
背景技术
环保设备是指用于控制环境污染、改善环境质量而有生产单位或建筑安装单位制造和建造出来的机械产品、构筑物及系统，也有人认为，环保设备是指治理环境污染的机械加工产品，如除尘器、焊烟净化器、单体水处理设备、噪声控制器等。
根据中国专利网公开的一种生活用水处理环保设备（公开号：CN 211813704 U），包括处理罐和催化机构所述弧形壳的内表面右侧中部与安装元件的外表面右侧焊接，安装元件的外表面左侧与散热管的外表面右侧固定 连接，耐热曝气机的外表面顶部与耐热曝气管的外表面底部插接，处理罐的外表面右侧顶部与连通壳的外表面左侧插接，所述连通壳的内部设置有输送管，所述输送管的内表面右侧与药剂瓶的外表面左侧螺纹连接。本实用新型通过电热丝和散热管等的使用，所以在使用的时候可以对内部的水进行加温，而且还可以对水进行曝气，从而可以让水处理的速度更快，所以该装置可以达到可加快处理速度且方便更换药剂的目的。
一般的污水处理设备在使用时，由于污水与药剂反应混合时间较长，且污水与空气接触面积有限，所以耗时较长，导致工作效率低，且一般的污水处理设备其更换药剂也较为繁琐，且药剂下料口长期暴露在外，空间利用率低，因此本实用新型提出了一种生活污水处理环保设备用催化机构。
实用新型内容
本实用新型的目的在于：为了解决药剂添加更换繁琐的问题，提供一种生活污水处理环保设备用催化机构。
为实现上述目的，本实用新型提供如下技术方案：一种生活污水处理环保设备用催化机构，包括主体、进料结构、翻转结构，所述主体的一侧设置有连接座，所述连接座的内壁设置有管道，所述管道的一端贯穿至连接座的外壁连接有气泵；
其中，所述进料结构包括有位于主体内壁的进料口，所述进料口的两侧设置有定位块，所述定位块的外壁设置有卡块，所述卡块的外壁位于定位块的内部设置有按压杆，所述卡块的一端连接有伸缩杆，所述伸缩杆的外壁设置有弹簧，所述伸缩杆的外壁位于伸缩杆的一侧设置有活塞。
作为本实用新型再进一步的方案：所述翻转结构包括有位于管道内壁的一号转动杆，所述一号转动杆的外壁设置有叶轮，所述一号转动杆的两端贯穿至管道的外壁连接有转轮，所述转轮的外壁设置有履带，所述履带的一端内侧设置有二号转动杆，所述二号转动杆的一端连接有翻板。
作为本实用新型再进一步的方案：所述管道的内壁设置有与叶轮转动轨迹相匹配的凹槽，所述凹槽的内侧与叶轮的外壁相契合。
作为本实用新型再进一步的方案：所述转轮的外壁与履带的内壁相啮合，所述连接座的内壁设置有与翻转结构外壁相匹配的凹槽。
作为本实用新型再进一步的方案：所述管道的内壁与一号转动杆的外壁转动连接，所述翻板的一端与主体的内侧通过转轴转动连接。
作为本实用新型再进一步的方案：所述主体的内壁设置有与卡块外壁相匹配的卡槽，所述定位块的内壁设置有与卡块移动轨迹相匹配的凹槽。
作为本实用新型再进一步的方案：所述定位块的内壁设置有与按压杆移动轨迹相匹配的凹槽，所述伸缩杆的外壁与活塞的内壁相契合。
与现有技术相比，本实用新型的有益效果是：
1、通过设置了进料结构，通过给予按压杆压力，按压杆移动将带动与其一端连接的卡块移动，卡块移动将带动伸缩杆移动，伸缩杆移动将给予弹簧压力，此时卡块将在外力作用下移出主体的内壁卡槽，再给予进料口拉力，即可使进料口移出主体的内壁，此时即可对主体内部进行添加催化药剂，达到了便添加催化药剂的目的，提高了污水处理的工作效率；
2、通过设置了翻转结构，通过启动气泵，气泵工作产生的气流将给予叶轮转动，叶轮转动将带动一号转动杆转动，一号转动杆转动将带动与其两端连接的转轮转动，转轮转动将带动位于其外壁的履带传动，履带传动将带动位于其一端内侧的二号转动杆转动，二号转动杆转动将带动翻板转动，达到了对主体内的污水进行加速催化的目的，提高了工作效率。
