申请日2020.12.09
公开日期2021.11.02
IPC分类B01F15/04;C02F1/62;B01F15/02;B01F7/18
摘要
本实用新型涉及污水处理装置技术领域，具体为一种重金属环保型污水处理装置，包括处理仓，所述处理仓的顶端左侧开设有进水口，所述处理仓的底端左右两侧固定连接有底座，所述处理仓的底端中心位置处固定连接有排泄口，底端排泄口的表面固定安装有第一电磁阀，所述处理仓的右侧底端固定连接有出水口，且出水口的表面固定安装有第二电磁阀。本实用新型设置有调节机构，在使用时通过将拉环的转动，拉环在转动中带动螺纹杆旋转，螺纹杆在转动中拉动卡板移动，卡板在移动中将连接管的通孔打开，从而对碱性粉末的下落量进行调节，从而对碱性粉末下落量进行把控，从而保证碱性粉末与污水的混合量达到最佳的配比。
权利要求

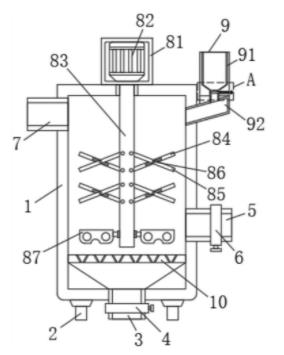

1.一种重金属环保型污水处理装置，包括处理仓(1)，其特征在于：所述处理仓(1)的顶端左侧开设有进水口(7)，所述处理仓(1)的底端左右两侧固定连接有底座(2)，所述处理仓(1)的底端中心位置处固定连接有排泄口(3)，底端排泄口(3)的表面固定安装有第一电磁阀(4)，所述处理仓(1)的右侧底端固定连接有出水口(5)，且出水口(5)的表面固定安装有第二电磁阀(6)，所述处理仓(1)的顶端右侧固定安装有调节机构(9)，所述调节机构(9)包括料斗(91)，且料斗(91)的底端固定连接有连接管(93)，所述连接管(93)的底端固定连接有进料管(92)，且进料管(92)的左侧固定在处理仓(1)的表面。
2.根据权利要求1所述的一种重金属环保型污水处理装置，其特征在于：所述处理仓(1)的顶端固定安装有混合机构(8)，所述混合机构(8)包括机电盒(81)，所述机电盒(81)固定在处理仓(1)的顶端，所述机电盒(81)的内部安装有电机(82)，所述电机(82)的底端固定连接有转轴(83)，且转轴(83)的表面铰接有第二铰接轴(85)，所述第二铰接轴(85)的中心位置处固定连接有限位杆(86)，且限位杆(86)插设在第一铰接轴(84)的表面。
3.根据权利要求2所述的一种重金属环保型污水处理装置，其特征在于：所述转轴(83)的底端表面固定连接有搅拌叶(87)，且搅拌叶(87)设置有三组，三组搅拌叶(87)环绕分布在转轴(83)的表面。
4.根据权利要求1所述的一种重金属环保型污水处理装置，其特征在于：所述连接管(93)的内壁开设有凹槽，且凹槽的内部插设有卡板(95)，所述卡板(95)的右侧插设有限位块(96)，所述限位块(96)的右侧固定连接有螺纹杆(97)，且螺纹杆(97)的右侧固定连接有拉环(98)，所述螺纹杆(97)的表面套接有弹簧(99)。
5.根据权利要求4所述的一种重金属环保型污水处理装置，其特征在于：所述连接管(93)的内壁与卡板(95)相对应的位置固定连接有橡胶块(94)，且橡胶块(94)的竖截面为梯形结构，所述橡胶块(94)的底端与卡板(95)的表面相抵触。
6.根据权利要求1所述的一种重金属环保型污水处理装置，其特征在于：所述处理仓(1)的内壁底端固定安装有隔板(10)，所述隔板(10)的表面开设有圆台形通孔，且圆台形通孔均匀分布在隔板(10)的表面。
说明书
一种重金属环保型污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种重金属环保型污水处理装置。
背景技术
随着现代社会的发展，含有重金属离子的污水产生量越来越大，由于重金属离子在自然条件下难以降解，其不仅会对水资源、土壤造成严重污染，而且还通过食物链的富集作用最终进入人体，从而对人体健康造成较大的危害。
现有的污水处理装置中，通常少有对污水中的重金属进场处理的，重金属物质溶于水中，容易对使水资源造成损坏，部分的重金属污水处理方式中采用混凝的方式对重金属进行处理，但是不能根据需要对添加的碱性粉末量进行把控调节，同时碱性粉末在污水中的混合效果差，不能快速与污水融合，为此我们提出了一种重金属环保型污水处理装置来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种重金属环保型污水处理装置，以解决上述背景技术中提出的现有的污水处理装置不能根据需要对添加的碱性粉末量进行把控调节，同时碱性粉末在污水中的混合效果差，不能快速与污水融合的问题。
为实现上述目的，本实用新型提供如下技术方案：一种重金属环保型污水处理装置，包括处理仓，所述处理仓的顶端左侧开设有进水口，所述处理仓的底端左右两侧固定连接有底座，所述处理仓的底端中心位置处固定连接有排泄口，底端排泄口的表面固定安装有第一电磁阀，所述处理仓的右侧底端固定连接有出水口，且出水口的表面固定安装有第二电磁阀，所述处理仓的顶端右侧固定安装有调节机构，所述调节机构包括料斗，且料斗的底端固定连接有连接管，所述连接管的底端固定连接有进料管，且进料管的左侧固定在处理仓的表面。
优选的，所述处理仓的顶端固定安装有混合机构，所述混合机构包括机电盒，所述机电盒固定在处理仓的顶端，所述机电盒的内部安装有电机，所述电机的底端固定连接有转轴，且转轴的表面铰接有第二铰接轴，所述第二铰接轴的中心位置处固定连接有限位杆，且限位杆插设在第一铰接轴的表面。
优选的，所述转轴的底端表面固定连接有搅拌叶，且搅拌叶设置有三组，三组搅拌叶环绕分布在转轴的表面。
优选的，所述连接管的内壁开设有凹槽，且凹槽的内部插设有卡板，所述卡板的右侧插设有限位块，所述限位块的右侧固定连接有螺纹杆，且螺纹杆的右侧固定连接有拉环，所述螺纹杆的表面套接有弹簧。
优选的，所述连接管的内壁与卡板相对应的位置固定连接有橡胶块，且橡胶块的竖截面为梯形结构，所述橡胶块的底端与卡板的表面相抵触。
优选的，所述处理仓的内壁底端固定安装有隔板，所述隔板的表面开设有圆台形通孔，且圆台形通孔均匀分布在隔板的表面。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型设置有调节机构，在使用时通过将拉环的转动，拉环在转动中带动螺纹杆旋转，螺纹杆在转动中拉动卡板移动，卡板在移动中将连接管的通孔打开，从而对碱性粉末的下落量进行调节，从而对碱性粉末下落量进行把控，从而保证碱性粉末与污水的混合量达到最佳的配比；
(2)本实用新型设置有混合机构，在使用中通过电机启动带动转轴转动，转轴在转动中带动搅拌叶转动，搅拌叶在转动中对碱性粉末与污水进行混合，从而加速碱性粉末与污水的混合速度，从而提高碱性粉末在污水中的混合效果。
