申请日2021.01.26
公开日期2021.11.16
IPC分类C02F9/04;C02F101/30
摘要
本实用新型提出一种臭氧复合氢氧化钙的氧化装置，属于污水处理技术领域；目的是解决目前适用双氧水处理工业废水效果不好的问题；技术方案为，包括相连通的澄清器和封闭的水池，澄清器上设置有氢氧化钙加药口和排泥管，澄清器中横向设置有过滤网；水池的顶部设置有尾气破坏器，底部设置有曝气管，曝气管的一端连接有臭氧发生器，水池内设置有向水池底部方向倾斜的挡水板，挡水板远离水池底部的一端设置有导流板，导流板与水流方向相垂直，水池中横向设置有多层拦网，拦网之间设置有陶瓷填料；技术效果为，本实用新型中可以絮凝去除废水中含有的碳酸根离子和碳酸氢根离子，可以稳定的产生大量羟基对有机物进行氧化，水处理的效果好。
权利要求
1.一种臭氧复合氢氧化钙的氧化装置，其特征在于，包括澄清器和封闭的水池，所述澄清器上设置有氢氧化钙加药口、第一进水口、第一出水口和排泥口，所述澄清器中设置有排泥管，所述排泥管的上端与大气相连通，下端设置在所述澄清器的底部，所述排泥管的一端与排泥口相连通，所述澄清器中横向设置有过滤网；
所述水池上设置有第二进水口和第二出水口，所述第一出水口与第二进水口相连接，所述水池的顶部设置有尾气破坏器，底部设置有曝气管，所述曝气管的一端连接有臭氧发生器，所述水池内设置有向所述水池底部方向倾斜的挡水板，所述挡水板沿池体内壁周向布置呈漏斗状，所述挡水板的下边缘围成供水通过的通道，所述挡水板位于所述第二进水口远离水池底部的方向，所述第二进水口位于所述曝气管与所述挡水板之间，所述挡水板远离所述水池底部的一端设置有导流板，所述导流板与水流方向相垂直；
所述水池中横向设置有多层拦网，所述拦网之间设置有陶瓷填料，所述拦网位于所述导流板远离所述水池底部的一侧。
2.根据权利要求1所述的一种臭氧复合氢氧化钙的氧化装置，其特征在于，所述拦网设置有两层。
3.根据权利要求1所述的一种臭氧复合氢氧化钙的氧化装置，其特征在于，所述澄清器、水池中均设置有出水堰。
4.根据权利要求1所述的一种臭氧复合氢氧化钙的氧化装置，其特征在于，所述曝气管包括曝气主管和多个平行设置的曝气支管，所述曝气主管与所述臭氧发生器相连接。
5.根据权利要求1所述的一种臭氧复合氢氧化钙的氧化装置，其特征在于，所述曝气管的曝气头为陶瓷或者钛材质曝气头。
说明书
一种臭氧复合氢氧化钙的氧化装置
技术领域
本实用新型属于污水处理技术领域，具体为一种臭氧复合氢氧化钙的氧化装置。
背景技术
对于含有苯系、硝基苯系、卤代化合物、偶氮化合物、酚类等有机难降解污染物的工业废水，目前常用的处理工艺是采用双氧水进行氧化，但是该工艺不能去除废水中含有的碳酸根离子和碳酸氢根离子，水处理的效果不好。
实用新型内容
本实用新型克服了现有技术的不足，提出一种臭氧复合氢氧化钙的氧化装置，目的是解决目前适用双氧水处理工业废水效果不好的问题。
为了达到上述目的，本实用新型是通过如下技术方案实现的。

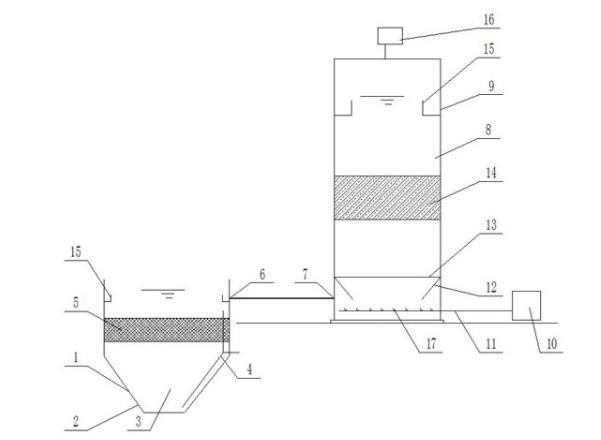

一种臭氧复合氢氧化钙的氧化装置，包括澄清器和封闭的水池，所述澄清器上设置有氢氧化钙加药口、第一进水口、第一出水口和排泥口，所述澄清器中设置有排泥管，所述排污管的上端与大气相连通，下端设置在所述澄清器的底部，所述排泥管的一端与排泥口相连通，所述澄清器中横向设置有过滤网；所述水池上设置有第二进水口和第二出水口，所述第一出水口与第二进水口相连接，所述水池的顶部设置有尾气破坏器，底部设置有曝气管，所述曝气管的一端连接有臭氧发生器，所述水池内设置有向所述水池底部方向倾斜的挡水板，所述挡水板沿池体内壁周向布置呈漏斗状，所述挡水板的下边缘围成供水通过的通道，所述挡水板位于所述第二进水口远离水池底部的方向，所述第二进水口位于所述曝气管与所述挡水板之间，所述挡水板远离所述水池底部的一端设置有导流板，所述导流板与所述水流方向相垂直；所述水池中横向设置有多层拦网，所述拦网之间设置有陶瓷填料，所述拦网位于所述导流板远离所述水池底部的一侧。
进一步的，所述拦网设置有两层。
进一步的，所述澄清池、水池中均设置有出水堰。
进一步的，所述曝气管包括曝气主管和多个平行设置的曝气支管，所述曝气主管与所述臭氧发生器相连接。
进一步的，所述曝气管的曝气头为陶瓷或者钛材质曝气头。
本实用新型相对于现有技术所产生的有益效果为，本实用新型中投加氢氧化钙，一方面可以絮凝去除废水中含有的碳酸根离子和碳酸氢根离子，可以去除大分子有机物，尤其是腐殖酸类物质，另一方面过量氢氧化钙的加入使臭氧能够稳定的产生大量羟基对有机物进行氧化，水处理的效果好。
