申请日2021.07.12
公开日期2021.11.12
IPC分类C02F9/14
摘要
本发明公开了一种含有毒物高浓度废水生化处理装置，其包括废水进水调节箱，废水进水调节箱连接有污水厌氧处理罐，污水厌氧处理罐连接有絮凝沉淀分离罐，絮凝沉淀分离罐连接有光电催化反应罐，光电催化反应罐连接有氧化塔，氧化塔连接有消毒灭菌罐，消毒灭菌罐连接有排水管，消毒灭菌罐还连接有进水管，进水管连接有水箱，水箱连接有加药箱，加药箱与絮凝沉淀分离罐和氧化塔相通；加药箱、絮凝沉淀分离罐、光电催化反应罐和氧化塔连接有控制器。本发明可连续运行，节约土地资源与能源，经处理后的有毒废水出水水质达到饮用水水质，既能解决有毒高浓度废水的处理难题，又可以将污泥减量无害资源化。
权利要求

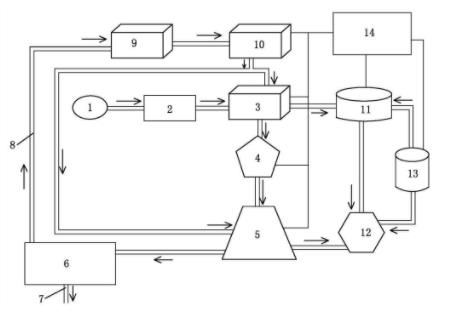

1.一种含有毒物高浓度废水生化处理装置，其特征在于其包括废水进水调节箱(1)，废水进水调节箱(1)连接有污水厌氧处理罐(2)，污水厌氧处理罐(2)连接有絮凝沉淀分离罐(3)，絮凝沉淀分离罐(3)连接有光电催化反应罐(4)，光电催化反应罐(4)连接有氧化塔(5)，氧化塔(5)连接有消毒灭菌罐(6)，消毒灭菌罐(6)连接有排水管(7)，消毒灭菌罐(6)还连接有进水管(8)，进水管(8)连接有水箱(9)，水箱(9)连接有加药箱(10)，加药箱(10)与絮凝沉淀分离罐(3)和氧化塔(5)相通；所述的加药箱(10)、絮凝沉淀分离罐(3)、光电催化反应罐(4)和氧化塔(5)连接有控制器(14)。
2.根据权利要求1所述的一种含有毒物高浓度废水生化处理装置，其特征在于絮凝沉淀分离罐(3)还连接有污泥厌氧生物发酵罐(11)，污泥厌氧生物发酵罐(11)与污泥好氧发酵无害化处理罐(12)相连通，氧化塔(5)也与污泥好氧发酵无害化处理罐(12)相连通。
3.根据权利要求2所述的一种含有毒物高浓度废水生化处理装置，其特征在于污泥厌氧生物发酵罐(11)和污泥好氧发酵无害化处理罐(12)均与微生物菌剂罐(13)相连接。
4.根据权利要求1所述的一种含有毒物高浓度废水生化处理装置，其特征在于控制器(14)还与污泥厌氧生物发酵罐(11)和微生物菌剂罐(13)连接。
说明书
一种含有毒物高浓度废水生化处理装置
【技术领域】
本发明涉及一种含有毒物高浓度废水生化处理装置。
【背景技术】
含剧毒砷化物,剧毒氰化物,同时含高浓度难降解有机物,高酸, 高碱和高盐的工业废水的处理一直是束缚化工,农药企业发展的瓶颈，必须突破该瓶颈,才能为企业的可持续发展扫清障碍。传统精细化产品，生产步骤多、收率低(以农药为例：总收率40％－60％)，多间歇性生产。高浓度难降解有机盐水主要特征污染物包括苯酚类、苯胺类、硝基苯类、有机磷、有机硫、有机氯、吡啶、嘧啶等含氮杂环类、氨基甲酸酯类、苯氧羟酸类、邻苯二甲酸酐、2-萘酚、2-羟基萘-3-甲酸、三聚氯氰、H酸、吐氏酸、J酸、K酸、蒽醌、含氮乙酰芳胺、2-萘酚等。高浓度难降解有机废水水质成分复杂，污染物浓度高、可生化性差、毒性大，一般的处理技术难以保障出水效果，处理必须采用专业性和针对性较强的技术方法。技术方法往往出现操作复杂、投资费用高、运行费用昂贵、效果难以保障、运行不稳定等问题。此外，还缺乏高端、精细的自动化集成与调控技术，设计参数与实际运行参数往往不匹配，这也是导致工艺与设备运行不稳定的重要原因。
我国当前对含剧毒的废水，主要采用高温焚烧方法，耗能高，容易形成二次污染，焚烧后的飞灰主要固封填埋，环境风险高大。含剧毒物高浓度废水特点浓度高(COD为几万甚至几十万ppm)，含杂环或多环等物质多，生物可降解性差。生态毒性高，大量三致类化合物，成分复杂，优控污染物种类多(中国68种、美国126种)。羟酸强碱性或盐度高达10％以上。
针对所述问题，本发明对含剧毒物高浓度废水处理提出一种新的创新。
【发明内容】
本发明的目的在于克服现有技术的不足之处，提供一种可连续运行，节约土地资源与能源，运行管理方便，经济高效，经处理后的有毒废水出水水质达到饮用水水质，剩余污泥无害化处理后可资源化利用的含有毒物高浓度废水生化处理装置。
本发明的目的是这样实现的：
一种含有毒物高浓度废水生化处理装置，其特征在于其包括废水进水调节箱，废水进水调节箱连接有污水厌氧处理罐，污水厌氧处理罐连接有絮凝沉淀分离罐，絮凝沉淀分离罐连接有光电催化反应罐，光电催化反应罐连接有氧化塔，氧化塔连接有消毒灭菌罐，消毒灭菌罐连接有排水管，消毒灭菌罐还连接有进水管，进水管连接有水箱，水箱连接有加药箱，加药箱与絮凝沉淀分离罐和氧化塔相通；所述的加药箱、絮凝沉淀分离罐、光电催化反应罐和氧化塔连接有控制器。
如上所述的一种含有毒物高浓度废水生化处理装置，其特征在于絮凝沉淀分离罐还连接有污泥厌氧生物发酵罐，污泥厌氧生物发酵罐与污泥好氧发酵无害化处理罐相连通，氧化塔也与污泥好氧发酵无害化处理罐相连通。
如上所述的一种含有毒物高浓度废水生化处理装置，其特征在于污泥厌氧生物发酵罐和污泥好氧发酵无害化处理罐均与微生物菌剂罐相连接。
如上所述的一种含有毒物高浓度废水生化处理装置，其特征在于控制器还与污泥厌氧生物发酵罐和微生物菌剂罐连接。
本发明的有益效果是：
本发明在废水经过絮凝、光电催化、高级氧化后完全处理干净，达到引用水标准，处理过程的微量污泥，99％的有毒有害物已经降解，最后汇入污泥生物好氧发酵处置罐，进行无害化、资源化；可连续运行，节约土地资源与能源，运行管理方便，经济高效，经处理后的有毒废水出水水质达到饮用水水质，剩余污泥无害化处理后可资源化利用，既能解决有毒高浓度废水的处理难题，又可以将污泥减量无害资源化。
