申请日2021.04.19
公开日期2021.11.19
IPC分类C02F1/00
摘要
本实用新型公开了一种漂浮式水污染处理装置，包括污水处理装置和传输管，所述污水处理装置的前侧连通有排渣口，所述排渣口前侧的两侧均固定连接有卡块，两个卡块相互远离的一侧均开设有限位槽。本实用新型通过设置污水处理装置、传输管、排渣口、限位组件和调节组件的配合使用，通过沿着调节孔的轨迹向靠近固定块的一侧推动调节杆，通过与调节组件之间的配合，便可以使限位杆离开卡槽内部，之后对准卡块与卡槽之间的位置，将传输管插入排渣口内部，最后再通过限位组件对其进行定位，解决了现有漂浮式水污染处理装置在对浮萍进行处理时，排渣口与传输管连接处容易因为不稳定断开的问题。
权利要求

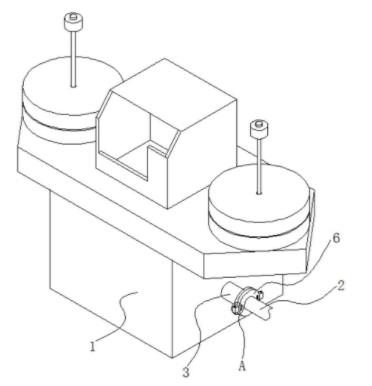

1.一种漂浮式水污染处理装置，包括污水处理装置(1)和传输管(2)，其特征在于：所述污水处理装置(1)的前侧连通有排渣口(3)，所述排渣口(3)前侧的两侧均固定连接有卡块(4)，两个卡块(4)相互远离的一侧均开设有限位槽(5)，所述传输管(2)的表面固定连接配合块(6)，所述配合块(6)的后侧开设有与卡块(4)配合使用的卡槽(7)，所述配合块(6)的两侧均固定连接有固定块(10)，所述固定块(10)的内部开设有固定槽(11)，所述固定槽(11)的内部设置有限位组件(8)，所述限位组件(8)靠近卡块(4)的一侧贯穿至卡槽(7)的内部，且与限位槽(5)配合使用，所述固定块(10)的顶部和底部均设置有调节组件(9)，所述调节组件(9)靠近固定块(10)的一侧贯穿至固定槽(11)的内部。
2.如权利要求1所述的一种漂浮式水污染处理装置，其特征在于：所述限位组件(8)包括定位杆(801)和牵引杆(802)，所述定位杆(801)远离配合块(6)的一侧与固定槽(11)的内壁固定连接，所述牵引杆(802)位于定位杆(801)的内部，所述牵引杆(802)靠近卡块(4)的一侧贯穿至固定槽(11)的内部，且固定连接有限位杆(803)，所述限位杆(803)靠近卡块(4)的一侧贯穿至固定槽(11)的内部，且与限位槽(5)配合使用，所述牵引杆(802)与调节组件(9)配合使用。
3.如权利要求2所述的一种漂浮式水污染处理装置，其特征在于：所述调节组件(9)包括调节杆(901)和传动块(902)，所述调节杆(901)靠近传动块(902)的一侧与传动块(902)的表面固定连接，顶部所述传动块(902)顶部靠近卡块(4)的一侧固定连接有拉簧(903)，所述拉簧(903)远离传动块(902)的一侧与固定槽(11)的内壁固定连接，所述传动块(902)的前侧通过第一转轴活动连接有传动杆(904)，所述传动杆(904)远离传动块(902)的一侧通过第二转轴与牵引杆(802)的表面活动连接。
4.如权利要求3所述的一种漂浮式水污染处理装置，其特征在于：所述固定块(10)的顶部和底部均开设有与调节杆(901)配合使用的调节孔(12)，所述调节孔(12)与固定槽(11)相互连通。
5.如权利要求2所述的一种漂浮式水污染处理装置，其特征在于：所述卡槽(7)的内壁开设有与限位杆(803)配合使用的限位孔(13)，所述限位孔(13)与固定槽(11)相互连通。
6.如权利要求2所述的一种漂浮式水污染处理装置，其特征在于：所述牵引杆(802)的顶部和底部均固定连接有滑块(14)，所述定位杆(801)的顶部和底部均开设有与滑块(14)配合使用的滑槽(15)。
7.如权利要求1所述的一种漂浮式水污染处理装置，其特征在于：所述排渣口(3)的内壁固定连接有密封圈(16)，所述密封圈(16)与传输管(2)配合使用。
说明书
一种漂浮式水污染处理装置
技术领域
本实用新型属于污水技术领域，尤其涉及一种漂浮式水污染处理装置。
背景技术
污水是指人们生活中产生的废水以及一些收到污染，不能使用的水资源，随着人们生活水平的提高，人们开始更加注重水资源的保护，对于不同的水污染，会使用到不同的设备进行保护，其中包括漂浮式水污染处理装置，漂浮式水污染处理装置常用与对一些水生浮萍的清理，漂浮式水污染处理装置在对浮萍进行处理时，会排渣口连接有一根传输管将浮萍传输到岸上，连接部分由于长时间处于水下，连接处容易发生晃动，导致连接处断开，现有技术存在的问题是：漂浮式水污染处理装置在对浮萍进行处理时，排渣口与传输管连接处容易因为不稳定断开。
实用新型内容
针对现有技术存在的问题，本实用新型提供了一种漂浮式水污染处理装置，具备提高漂浮式水污染处理装置排渣口与传输管连接时稳定性的优点，解决了现有漂浮式水污染处理装置在对浮萍进行处理时，排渣口与传输管连接处容易因为不稳定断开的问题。
本实用新型是这样实现的，一种漂浮式水污染处理装置，包括污水处理装置和传输管，所述污水处理装置的前侧连通有排渣口，所述排渣口前侧的两侧均固定连接有卡块，两个卡块相互远离的一侧均开设有限位槽，所述传输管的表面固定连接配合块，所述配合块的后侧开设有与卡块配合使用的卡槽，所述配合块的两侧均固定连接有固定块，所述固定块的内部开设有固定槽，所述固定槽的内部设置有限位组件，所述限位组件靠近卡块的一侧贯穿至卡槽的内部，且与限位槽配合使用，所述固定块的顶部和底部均设置有调节组件，所述调节组件靠近固定块的一侧贯穿至固定槽的内部。
作为本实用新型优选的，所述限位组件包括定位杆和牵引杆，所述定位杆远离配合块的一侧与固定槽的内壁固定连接，所述牵引杆位于定位杆的内部，所述牵引杆靠近卡块的一侧贯穿至固定槽的内部，且固定连接有限位杆，所述限位杆靠近卡块的一侧贯穿至固定槽的内部，且与限位槽配合使用，所述牵引杆与调节组件配合使用。
作为本实用新型优选的，所述调节组件包括调节杆和传动块，所述调节杆靠近传动块的一侧与传动块的表面固定连接，顶部所述传动块顶部靠近卡块的一侧固定连接有拉簧，所述拉簧远离传动块的一侧与固定槽的内壁固定连接，所述传动块的前侧通过第一转轴活动连接有传动杆，所述传动杆远离传动块的一侧通过第二转轴与牵引杆的表面活动连接。
作为本实用新型优选的，所述固定块的顶部和底部均开设有与调节杆配合使用的调节孔，所述调节孔与固定槽相互连通。
作为本实用新型优选的，所述卡槽的内壁开设有与限位杆配合使用的限位孔，所述限位孔与固定槽相互连通。
作为本实用新型优选的，所述牵引杆的顶部和底部均固定连接有滑块，所述定位杆的顶部和底部均开设有与滑块配合使用的滑槽。
作为本实用新型优选的，所述排渣口的内壁固定连接有密封圈，所述密封圈与传输管配合使用。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置污水处理装置、传输管、排渣口、限位组件和调节组件的配合使用，通过沿着调节孔的轨迹向靠近固定块的一侧推动调节杆，通过与调节组件之间的配合，便可以使限位杆离开卡槽内部，之后对准卡块与卡槽之间的位置，将传输管插入排渣口内部，最后再通过限位组件对其进行定位，解决了现有漂浮式水污染处理装置在对浮萍进行处理时，排渣口与传输管连接处容易因为不稳定断开的问题。
2、本实用新型通过设置限位组件，能够通过拉簧产生的拉力拉动传动块向靠近拉簧的一侧移动，传动块带动传动杆通过与第一转轴和第二转轴之间的配合，拉动牵引杆向靠近配合块的一侧移动，牵引杆带动限位杆向靠近配合块的一侧移动，使限位杆远离牵引杆的一侧经过限位孔进入限位槽的内部，从而固定固定块的位置，进而固定传输管的位置，提高其稳定性。
3、本实用新型通过设置调节组件，能够通过沿着调节孔的轨迹向靠近固定块的一侧推动调节杆，调节杆带动传动块向远离拉簧的一侧移动，传动块带动传动杆通过与第一转轴和第二转轴之间的配合，拉动牵引杆向远离配合块的一侧移动，牵引杆带动限位杆向远离配合块的一侧移动，使限位杆远离牵引杆的一侧离开卡槽的内部，之后便可以通过对准卡块与卡槽之间的位置，将传输管推入排渣口内部，同时使卡块进入对应卡槽内部，方便了使用者使用。
4、本实用新型通过设置调节孔，能够限制调节杆的位置，为调节杆提供移动轨迹，使其带动传动块移动时位置不会发生偏移。
5、本实用新型通过设置限位孔，能够限制限位杆的位置，为限位杆提供移动轨迹，使限位杆可以经过限位孔进入限位槽的内部，同时提高其稳定性。
6、本实用新型通过设置滑块和滑槽，能够限制牵引杆的位置，为牵引杆提供移动轨迹，使其运行更加流畅。
7、本实用新型通过设置密封圈，能够在传输管进入排渣口内部后，提高密封性，防止发生泄漏。
