申请日2021.09.08
公开日期2021.11.16
IPC分类C02F1/00
摘要
本发明公开的属于河道污水治理技术领域，具体为一种用于河道污水的深水层污水治理系统及污水治理方法，包括回收台，还包括安装在回收台上端的回收装置，和连接在回收装置左端的搅拌装置，以及设置在搅拌装置两端的放药装置，所述搅拌装置安装在潜水推进器的中心，所述潜水推进器底端两侧通过螺栓安装固定装置，所述潜水推进器顶端两侧安装放药装置，本发明达到减少污水治理见效的时间，且增加污水降解率的效果，且达到快速溶解，增加污水处理速率的效果。
权利要求

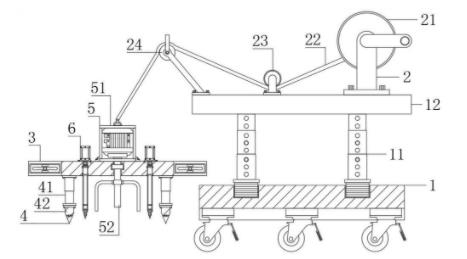

1.一种用于河道污水的深水层污水治理系统，包括回收台(1)，其特征在于：还包括安装在回收台(1)上端的回收装置(2)，和连接在回收装置(2)左端的搅拌装置(5)，以及设置在搅拌装置(5)两端的放药装置(6)；
所述搅拌装置(5)安装在潜水推进器(3)的中心，所述潜水推进器(3)底端两侧通过螺栓安装固定装置(4)，所述潜水推进器(3)顶端两侧安装放药装置(6)。
2.根据权利要求1所述的一种用于河道污水的深水层污水治理系统，其特征在于，所述回收台(1)上端两侧螺纹连接伸缩杆(11)，所述伸缩杆(11)顶端设有操作台(12)。
3.根据权利要求1所述的一种用于河道污水的深水层污水治理系统，其特征在于，所述回收装置(2)包括回收辊(21)，所述回收辊(21)通过螺栓安装在操作台(12)的顶端右侧，所述回收辊(21)内部缠绕回收绳(22)，所述回收绳(22)穿过减力滑轮(23)和滑轮(24)连接在搅拌装置(5)的顶端。
4.根据权利要求3所述的一种用于河道污水的深水层污水治理系统，其特征在于，所述减力滑轮(23)通过螺栓安装在操作台(12)的顶端中间，所述滑轮(24)通过螺栓安装在操作台(12)的顶端左侧。
5.根据权利要求1所述的一种用于河道污水的深水层污水治理系统，其特征在于，所述固定装置(4)包括电动伸缩杆(41)，所述电动伸缩杆(41)通过螺栓安装在潜水推进器(3)的底端两侧，所述电动伸缩杆(41)底端通过螺栓安装固定锥(42)，所述固定锥(42)内部卡接微型双向液压缸(43)，所述微型双向液压缸(43)的输出端通过螺栓安装推块(44)。
6.根据权利要求1所述的一种用于河道污水的深水层污水治理系统，其特征在于，所述搅拌装置(5)包括电机(51)，所述电机(51)通过螺栓安装在潜水推进器(3)的表面中心，所述电机(51)的输出端连接搅拌杆(52)，所述搅拌杆(52)设置在潜水推进器(3)的下端。
7.根据权利要求1所述的一种用于河道污水的深水层污水治理系统，其特征在于，所述放药装置(6)包括液压缸(61)，所述液压缸(61)通过螺栓安装在活动板(62)的上端，所述活动板(62)外侧通过销轴活动安装在潜水推进器(3)的两端，所述活动板(62)内侧底端设有卡块(63)，所述卡块(63)卡接在潜水推进器(3)的内部。
8.根据权利要求7所述的一种用于河道污水的深水层污水治理系统，其特征在于，所述液压缸(61)输出端连接活塞(611)，所述活塞(611)设置在放药管(64)的内部，所述放药管(64)固定安装在潜水推进器(3)的内部两端，所述放药管(64)内部底端卡接阻挡滤网(65)。
9.根据权利要求1所述的一种用于河道污水的深水层污水治理系统，其特征在于，所述放药管(64)底端开设有通孔。
10.一种用于河道污水的深水层污水治理方法，其特征在于，还包括以下操作步骤：
S1：通过将卡块(63)脱落潜水推进器(3)的内部，打开活动板(62)，将磷酸二氢钠、多元酸盐和缓冲盐放入放药管(64)中；
S2：再将块(63)卡接在潜水推进器(3)的内部，使活动板(62)与放药管(64)管口密封，此时液压缸(61)输出端连接的活塞(611)顺势插入放药管(64)的内部；
S3：重复此操作，将另一组放药管(64)内放入Fe、Co、Ni、Mg、Mo微量元素和COD降解菌剂，从而完成放药操作；
S4：将潜水推进器(3)放入深水层，通过潜水推进器(3)的驱动，使潜水推进器(3)带着搅拌装置(5)和放药装置(6)运动到深水区中心；
S5：此时启动电动伸缩杆(41)，使电动伸缩杆(41)插入深水区淤泥中进行固定，潜水推进器(3)向下端运动配合固定锥(42)插入；
S6：当插入淤泥后，再启动微型双向液压缸(43)，使微型双向液压缸(43)推动推块(44)从固定锥(42)内部钻出，从而增加固定锥(42)的固定性；
S7：当潜水推进器(3)运动到深水层中心位置后，通过启动液压缸(61)，使液压缸(61)带动活塞(611)向放药管(64)的下端快速移动，使阻挡在阻挡滤网(65)上端的药物，快速通过放药管(64)底端的通孔注射到深水区的土壤内；
S8：再通过启动电机(51)，使电机(51)带动搅拌杆(52)进行转动，使污泥内的药物于污水充分接触，让产生的气体尽量释放，使污染物快速溶解；
S9：当反应完成后，可通过摇动回收辊(21)，使回收辊(21)收卷回收绳(22)，从而使回收绳(22)将潜水推进器(3)拽出水面，进行回收。
说明书
一种用于河道污水的深水层污水治理系统及污水治理方法
技术领域
本发明涉及河道污水治理技术领域，具体为一种用于河道污水的深水层污水治理系统及污水治理方法。
背景技术
河道污染是指由于人类活动，直接或间接地把物质或能量引入河流环境，造成损害河流生物资源，损坏河水和河流环境质量，危害人类健康等有害的影响，也是水体污染的一种。其污染程度随时间变化，而且扩散快，污染影响大。
现有的河道污水的深水层治理是通过抽水泵将污泥回抽到潜水层，减少深水层的厌氧菌的含量，但是这样的治理方法见效时间较长，且污水治理效果一般，为此，我们提出一种用于河道污水的深水层污水治理系统及污水治理方法。
发明内容
鉴于上述和/或现有一种用于河道污水的深水层污水治理系统及污水治理方法中存在的问题，提出了本发明。
因此，本发明的目的是提供一种用于河道污水的深水层污水治理系统及污水治理方法，通过将放药管移动到深水区中心，使阻挡在阻挡滤网上端的药物，快速通过放药管底端的通孔注射到深水区的土壤内，再进行搅拌，能够解决上述提出现有见效时间较长，且污水治理效果一般的问题。
为解决上述技术问题，根据本发明的一个方面，本发明提供了如下技术方案：
一种用于河道污水的深水层污水治理系统，其包括：回收台，还包括安装在回收台上端的回收装置，和连接在回收装置左端的搅拌装置，以及设置在搅拌装置两端的放药装置；
所述搅拌装置安装在潜水推进器的中心，所述潜水推进器底端两侧通过螺栓安装固定装置，所述潜水推进器顶端两侧安装放药装置。
作为本发明所述的一种用于河道污水的深水层污水治理系统的一种优选方案，其中：所述回收台上端两侧螺纹连接伸缩杆，所述伸缩杆顶端设有操作台。
作为本发明所述的一种用于河道污水的深水层污水治理系统的一种优选方案，其中：所述回收装置包括回收辊，所述回收辊通过螺栓安装在操作台的顶端右侧，所述回收辊内部缠绕回收绳，所述回收绳穿过减力滑轮和滑轮连接在搅拌装置的顶端。
作为本发明所述的一种用于河道污水的深水层污水治理系统的一种优选方案，其中：所述减力滑轮通过螺栓安装在操作台的顶端中间，所述滑轮通过螺栓安装在操作台的顶端左侧。
作为本发明所述的一种用于河道污水的深水层污水治理系统的一种优选方案，其中：所述固定装置包括电动伸缩杆，所述电动伸缩杆通过螺栓安装在潜水推进器的底端两侧，所述电动伸缩杆底端通过螺栓安装固定锥，所述固定锥内部卡接微型双向液压缸，所述微型双向液压缸的输出端通过螺栓安装推块。
作为本发明所述的一种用于河道污水的深水层污水治理系统的一种优选方案，其中：所述搅拌装置包括电机，所述电机通过螺栓安装在潜水推进器的表面中心，所述电机的输出端连接搅拌杆，所述搅拌杆设置在潜水推进器的下端。
作为本发明所述的一种用于河道污水的深水层污水治理系统的一种优选方案，其中：所述放药装置包括液压缸，所述液压缸通过螺栓安装在活动板的上端，所述活动板外侧通过销轴活动安装在潜水推进器的两端，所述活动板内侧底端设有卡块，所述卡块卡接在潜水推进器的内部。
作为本发明所述的一种用于河道污水的深水层污水治理系统的一种优选方案，其中：所述液压缸输出端连接活塞，所述活塞设置在放药管的内部，所述放药管固定安装在潜水推进器的内部两端，所述放药管内部底端卡接阻挡滤网。
作为本发明所述的一种用于河道污水的深水层污水治理系统的一种优选方案，其中：所述放药管底端开设有通孔。
一种用于河道污水的深水层污水治理方法，还包括以下操作步骤：
S1：通过将卡块脱落潜水推进器的内部，打开活动板，将磷酸二氢钠、多元酸盐和缓冲盐放入放药管中；
S2：再将块卡接在潜水推进器的内部，使活动板与放药管管口密封，此时液压缸输出端连接的活塞顺势插入放药管的内部；
S3：重复此操作，将另一组放药管内放入Fe、Co、Ni、Mg、Mo微量元素和COD降解菌剂，从而完成放药操作；
S4：将潜水推进器放入深水层，通过潜水推进器的驱动，使潜水推进器带着搅拌装置和放药装置运动到深水区中心；
S5：此时启动电动伸缩杆，使电动伸缩杆插入深水区淤泥中进行固定，潜水推进器向下端运动配合固定锥插入；
S6：当插入淤泥后，再启动微型双向液压缸，使微型双向液压缸推动推块从固定锥内部钻出，从而增加固定锥的固定性；
S7：当潜水推进器运动到深水层中心位置后，通过启动液压缸，使液压缸带动活塞向放药管的下端快速移动，使阻挡在阻挡滤网上端的药物，快速通过放药管底端的通孔注射到深水区的土壤内；
S8：再通过启动电机，使电机带动搅拌杆进行转动，使污泥内的药物于污水充分接触，让产生的气体尽量释放，使污染物快速溶解；
S9：当反应完成后，可通过摇动回收辊，使回收辊收卷回收绳，从而使回收绳将潜水推进器拽出水面，进行回收。
与现有技术相比：通过潜水推进器的驱动，使潜水推进器带着搅拌装置和放药装置运动到深水区中心，此时启动电动伸缩杆，使电动伸缩杆插入深水区淤泥中进行固定，潜水推进器向下端运动配合固定锥插入，当插入淤泥后，再启动微型双向液压缸，使微型双向液压缸推动推块从固定锥内部钻出，从而增加固定锥的固定性，防止搅拌装置在运动时，潜水推进器发生偏移的效果；
当放药装置完成放药操作后，通过启动电机，使电机带动搅拌杆进行转动，使放入的治理药快速溶解在深水区中，进而达到快速溶解，增加污水处理速率的效果；
当潜水推进器运动到深水层中心位置后，通过启动液压缸，使液压缸带动活塞向放药管的下端快速移动，由于放药管处于水内，在水压的作用下，使阻挡在阻挡滤网上端的药物，快速通过放药管底端的通孔注射到深水区的土壤内，进而达到放药的效果，且达到减少污水治理见效的时间，且增加污水降解率的效果。
