申请日2021.04.02
公开日期2021.11.19
IPC分类C02F103/16;C02F101/20;C02F11/00
摘要
本申请涉及一种电镀污泥处理室，其包括堆料区、处理区、收集池、第一引流槽和第二引流槽，第一引流槽的其中一端位于堆料区内，另一端与收集池连通，第二引流槽的其中一端位于处理区内，另一端与收集池连通，收集池内设置有抽液泵，抽液泵上连接有回收管，回收管远离抽液泵的一端连接到处理区内。本申请具有能够回收堆料区内电镀污泥包装袋内渗出的污水的效果。
权利要求

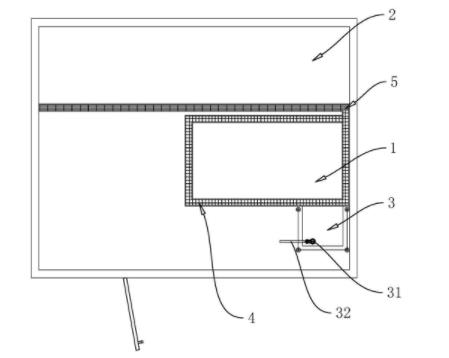

1.一种电镀污泥处理室，其特征在于：包括堆料区(1)、处理区(2)、收集池(3)、第一引流槽(4)和第二引流槽(5)，所述第一引流槽(4)的其中一端位于堆料区(1)内，另一端与收集池(3)连通，所述第二引流槽(5)的其中一端位于处理区(2)内，另一端与收集池(3)连通，所述收集池(3)内设置有抽液泵(31)，所述抽液泵(31)上连接有回收管(32)，所述回收管(32)远离抽液泵(31)的一端连接到处理区(2)内。
2.根据权利要求1所述的一种电镀污泥处理室，其特征在于：所述第一引流槽(4)上设置有第一盖板(41)，所述第一盖板(41)上均匀分布有多个网孔。
3.根据权利要求2所述的一种电镀污泥处理室，其特征在于：所述第二引流槽(5)上设置有第二盖板(51)，所述第二盖板(51)上均匀分布有多个网孔。
4.根据权利要求1所述的一种电镀污泥处理室，其特征在于：所述堆料区(1)呈倾斜状设置，所述第一引流槽(4)位于堆料区(1)的下端。
5.根据权利要求1所述的一种电镀污泥处理室，其特征在于：所述收集池(3)上设置有第三盖板(33)。
6.根据权利要求1所述的一种电镀污泥处理室，其特征在于：所述收集池(3)的周侧设置有防护栏(6)。
7.根据权利要求6所述的一种电镀污泥处理室，其特征在于：所述防护栏(6)包括立柱(61)和连接带(62)，所述立柱(61)设置有多根，各相邻所述立柱(61)之间通过连接带(62)连接。
8.根据权利要求7所述的一种电镀污泥处理室，其特征在于：所述立柱(61)的上端侧面上开设有插块(63)，所述连接带(62)的两端分别设置有插槽(64)，所述插块(63)插接于插槽(64)内。
说明书
一种电镀污泥处理室
技术领域
本申请涉及电镀污泥处理的领域，尤其是涉及一种电镀污泥处理室。
背景技术
电镀污泥是电镀废水处理过程中产生的含多种重金属的固体废弃物。电镀污泥含水率高；颗粒较细，呈细泥状；成分复杂，含有多种金属成分，如铬、铁、铜、镍、锌等，这些重金属组分热稳定性高且易迁移，极易造成二次污染，因此需要对电镀污泥进行处理和回收再利用。
针对上述中的相关技术，发明人认为目前电镀废水处理过程中产生的固体废弃物通常采用吨袋进行包装，然后将其堆积在处理室内等待回收处理，在堆料过程中固体废弃物内含有的部分水会从吨袋内渗出，影响处理室地面的洁净度。
实用新型内容
为了提高处理室地面的洁净度，本申请提供一种电镀污泥处理室。
本申请提供的一种电镀污泥处理室，采用如下的技术方案：
一种电镀污泥处理室，包括堆料区、处理区、收集池、第一引流槽和第二引流槽，所述第一引流槽的其中一端位于堆料区内，另一端与收集池连通，所述第二引流槽的其中一端位于处理区内，另一端与收集池连通，所述收集池内设置有抽液泵，所述抽液泵上连接有回收管，所述回收管远离抽液泵的一端连接到处理区内。
通过采用上述技术方案，堆料区、处理区中产生的水能够分别通过第一引流槽和第二引流槽流至收集池内进行收集，避免污水长期堆积在堆料区和处理区地面影响堆料区和处理区地面的洁净度；然后通过抽液泵和回收管能够将收集池内收集到的水回流至处理区的处理池内进行重金属的回收处理，可以减少含有重金属的污水排放，绿色环保。
可选的，所述第一引流槽上设置有第一盖板，所述第一盖板上均匀分布有多个网孔。
通过采用上述技术方案，第一盖板罩设在第一引流槽内，能够阻挡部分固体废物掉落到第一引流槽内堵塞第一引流槽，而在第一盖板上设置网孔能够确保堆料区内电镀污泥吨袋内渗出的水能够通过网孔流入第一引流槽内，废水收集效果好。
可选的，所述第二引流槽上设置有第二盖板，所述第二盖板上均匀分布有多个网孔。
通过采用上述技术方案，第二盖板能够阻挡部分固体废物掉落到第二引流槽内堵塞第二引流槽，同时通过第二盖板上的网孔能够确保处理区内产生的污水能够通过网孔流入第二引流槽内，对处理区区域的废水收集效果好。
可选的，所述堆料区呈倾斜状设置，所述第一引流槽位于堆料区的下端。
通过采用上述技术方案，堆料区内吨袋上渗出的水都能够沿着倾斜的地面流入第一引流槽内，废水收集效果好。
可选的，所述收集池上设置有第三盖板。
通过采用上述技术方案，第三盖板将收集池的上方盖住，能够避免工作人员或部分固体废物掉落到收集池内。
可选的，所述收集池的周侧设置有防护栏。
通过采用上述技术方案，防护栏在收集池周侧起到防护作用，避免工作人员不留意时掉入收集池内。
可选的，所述防护栏包括立柱和连接带，所述立柱设置有多根，各相邻所述立柱之间通过连接带连接。
通过采用上述技术方案，方便防护栏的使用和搬运。
可选的，所述立柱的上端侧面上开设有插块，所述连接带的两端分别设置有插槽，所述插块插接于插槽内。
通过采用上述技术方案，插接设置使得立柱和连接带之间的连接和拆卸方便。
综上所述，本申请包括以下至少一种有益技术效果：通过第一引流槽和第二引流槽的设置能够分别对堆料区和处理区内产生的废水进行引流，使废水回收至收集池内，减小了废水长期积存在堆料区地面或处理区地面对工作环境地面洁净度造成的影响，而且能够将含有重金属的废水进行收集和再利用，进一步减少了含有重金属的污水的排放。
