申请日2021.04.09
公开日期2021.11.16
IPC分类C02F1/52;C02F101/20
摘要
本实用新型提供了一种重金属混凝沉淀处理装置以及实验室污水处理设备，包括反应箱、第一输入管道以及第二输入管道，所述反应箱的侧壁上设有注水口，所述注水口与所述第一输入管道连通以通过所述注水口向所述反应箱输入污水，所述第二输入管道设于所述反应箱内；所述第二输入管道包括主管道以及分支管道，所述主管道设于所述反应箱的中心轴处，所述主管道朝所述反应箱的侧壁延伸而形成所述分支管道，所述分支管道呈树状结构穿设于所述反应箱内，且所述分支管道用于向所述反应箱内注入金属捕捉剂和/或助凝剂。
权利要求
1.一种重金属混凝沉淀处理装置，其特征在于，包括反应箱、第一输入管道以及第二输入管道，所述反应箱的侧壁上设有注水口，所述注水口与所述第一输入管道连通以通过所述注水口向所述反应箱输入污水，所述第二输入管道设于所述反应箱内；
所述第二输入管道包括主管道以及分支管道，所述主管道设于所述反应箱的中心轴处，所述主管道朝所述反应箱的侧壁延伸而形成所述分支管道，所述分支管道呈树状结构穿设于所述反应箱内，且所述分支管道用于向所述反应箱内注入金属捕捉剂和/或助凝剂。
2.根据权利要求1所述的重金属混凝沉淀处理装置，其特征在于，所述反应箱内还设有隔板，所述隔板与所述反应箱的内壁组合以形成收容槽，所述反应箱上设有与所述收容槽连通的输出口，所述输出口用于输出反应后的上层清液，且所述收容槽的开口的垂直高度高于所述输出口的垂直高度。
3.根据权利要求2所述的重金属混凝沉淀处理装置，其特征在于，所述隔板为弧形结构。
4.根据权利要求1所述的重金属混凝沉淀处理装置，其特征在于，所述反应箱的底端设有排污口，所述排污口用于与外部的排污管道连通。
5.根据权利要求4所述的重金属混凝沉淀处理装置，其特征在于，所述反应箱的底部为漏斗结构，且所述漏斗结构的较小开口为所述排污口，以使沉淀于所述反应箱的底部的杂质易于通过所述排污口排出。
6.一种实验室污水处理设备，其特征在于，包括如上述权利要求1-5中任一项所述的重金属混凝沉淀处理装置。
说明书
重金属混凝沉淀处理装置以及实验室污水处理设备
技术领域
本实用新型涉及污水处理领域，尤其涉及一种重金属混凝沉淀处理装置以及实验室污水处理设备。
背景技术
科研、学校、质检、环监等领域的实验室废水，大多需要经过以下步骤：实验室废水排至收集池，收集池水位至设定液位后，系统自动启动，开始处理，通过泵将水抽入混凝沉降池，在混凝池进行pH值调节，然后加重金属捕捉剂和助凝剂去除重金属、胶体污染物及其他悬浮物，将上清液输出以进行下一步的氧化分解工艺。
目前的重金属混凝沉淀处理工艺中，金属捕捉剂和/或助凝剂与实验室污水的化学反应速率较慢，进而导致污水沉淀不完全，去除重金属、胶体污染物及其他悬浮物的效果较差或去除所需要的时间较多，因此需要一种能够解决上述问题的重金属混凝沉淀处理装置以及实验室污水处理设备。
实用新型内容
本实用新型提供了一种重金属混凝沉淀处理装置以及实验室污水处理设备，旨在解决背景技术中提及的技术问题。
本实用新型首先提供了一种重金属混凝沉淀处理装置，包括反应箱、第一输入管道以及第二输入管道，所述反应箱的侧壁上设有注水口，所述注水口与所述第一输入管道连通以通过所述注水口向所述反应箱输入污水，所述第二输入管道设于所述反应箱内；

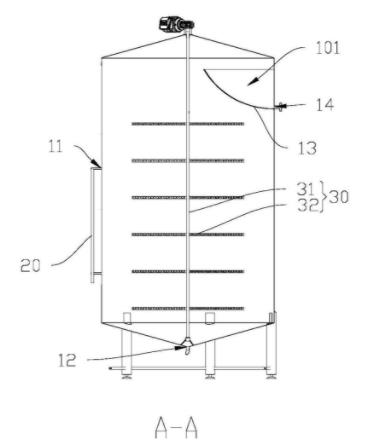

所述第二输入管道包括主管道以及分支管道，所述主管道设于所述反应箱的中心轴处，所述主管道朝所述反应箱的侧壁延伸而形成所述分支管道，所述分支管道呈树状结构穿设于所述反应箱内，且所述分支管道用于向所述反应箱内注入金属捕捉剂和/或助凝剂。
进一步的，所述反应箱内还设有隔板，所述隔板与所述反应箱的内壁组合以形成收容槽，所述反应箱上设有与所述收容槽连通的输出口，所述输出口用于输出反应后的上层清液，且所述收容槽的开口的垂直高度高于所述输出口的垂直高度。
进一步的，所述隔板为弧形结构。
进一步的，所述反应箱的底端设有排污口，所述排污口用于与外部的排污管道连通。
进一步的，所述反应箱的底部为漏斗结构，且所述漏斗结构的较小开口为所述排污口，以使沉淀于所述反应箱的底部的杂质易于通过所述排污口排出。
本实用新型还提供了一种实验室污水处理设备，包括上述的重金属混凝沉淀处理装置。
本实用新型通过设置嵌设于反应箱内的主管道以及分支管道，主管道朝反应箱的侧壁延伸而形成分支管道，从而使得分支管道呈树状结构穿设于反应箱内，以使得当反应箱内充满待处理的污水时，可以利用树状分布的分支管道输出金属捕捉剂和/或助凝剂，以使得金属捕捉剂和/或助凝剂与污水的接触面积和混合度较高，进而反应效率，增强对重金属、胶体污染物及其他悬浮物的去除效果。
