申请日2020.10.26
公开日期2021.11.05
IPC分类B01D29/64;B01D29/58
摘要
污水处理用杂物过滤装置，涉及污水杂物过滤技术领域，包括过滤箱、进水装置、收集装置、传动装置、清理装置，过滤箱包括箱体，箱体为中空结构，进水装置包括进水槽，进水槽下表面与箱体外部上表面连接，收集装置包括导槽以及固定柱，箱体内部对称设有两个安装孔，传动装置包括电机、滑杆以及固定架，清理装置包括连接杆、第二连接柱、过滤板以及第四连接柱，箱体内部对称设有两个第二旋转孔，两个第四连接柱一端分别与两个第二旋转孔旋转配合，两个第四连接柱另一端分别与过滤板两表面连接，本实用新型中，过滤板可以对污水进行过滤，留在过滤板上的杂物可以通过清理刷将其导流至导槽处，使得在清洁过滤板的同时可以实现对杂物的清理。
权利要求

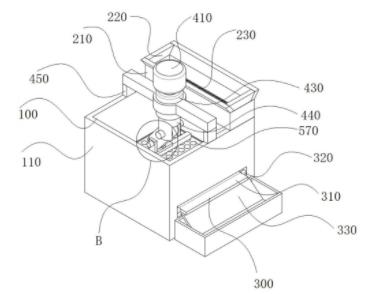

1.污水处理用杂物过滤装置，包括过滤箱(100)、进水装置(200)、收集装置(300)、传动装置(400)、清理装置(500)，其特征在于：所述过滤箱(100)包括箱体(110)，所述箱体(110)为中空结构，所述进水装置(200)包括进水槽(210)，所述进水槽(210)下表面与箱体(110)外部上表面连接，所述收集装置(300)包括导槽(310)以及固定柱(320)，所述箱体(110)内部对称设有两个安装孔，所述两个固定柱(320)一端分别与两个安装孔连接，所述两个固定柱(320)另一端分别与导槽(310)两表面连接，所述传动装置(400)包括电机(410)、滑杆(440)以及固定架(450)，所述固定架(450)一端与箱体(110)外部上表面连接，所述固定架(450)另一端与电机(410)周侧面连接，所述清理装置(500)包括连接杆(510)、第二连接柱(520)、过滤板(570)以及第四连接柱(580)，所述滑杆(440)一端对称设有两个第一旋转孔，所述两个第二连接柱(520)一端分别与两个第一旋转孔旋转配合，所述两个第二连接柱(520)另一端分别与连接杆(510)两表面连接，所述箱体(110)内部对称设有两个第二旋转孔，所述两个第四连接柱(580)一端分别与两个第二旋转孔旋转配合，所述两个第四连接柱(580)另一端分别与过滤板(570)两表面连接。
2.根据权利要求1所述的污水处理用杂物过滤装置，其特征在于：所述过滤箱(100)还包括收集槽(120)，所述收集槽(120)下表面与箱体(110)内部上表面连接。
3.根据权利要求1所述的污水处理用杂物过滤装置，其特征在于：所述进水装置(200)还包括挡板(220)、筛板(230)以及第一连接柱(240)，所述挡板(220)下表面与进水槽(210)上表面连接，所述第一连接柱(240)一端分别与挡板(220)两表面旋转配合，所述两个第一连接柱(240)另一端分别与筛板(230)两表面连接。
4.根据权利要求1所述的污水处理用杂物过滤装置，其特征在于：所述收集装置(300)还包括导板(330)，所述导板(330)一表面与导槽(310)下表面连接。
5.根据权利要求1所述的污水处理用杂物过滤装置，其特征在于：所述传动装置(400)还包括转轴(420)以及滑柱(430)，所述转轴(420)一端与电机(410)旋转配合，所述转轴(420)另一端与滑柱(430)上表面连接，所述滑柱(430)内部设有通孔，所述滑杆(440)与通孔滑动配合。
6.根据权利要求1所述的污水处理用杂物过滤装置，其特征在于：所述清理装置(500)还包括卡座(530)、第三连接柱(540)、安装板(550)以及清理刷(560)，所述两个第三连接柱(540)一端分别与两个卡座(530)旋转配合，所述两个第三连接柱(540)另一端分别与连接杆(510)两表面连接，所述两个卡座(530)均安装于安装板(550)上表面，所述清理刷(560)一表面与安装板(550)下表面连接。
说明书
污水处理用杂物过滤装置
技术领域
本实用新型涉及污水杂物过滤技术领域，特别涉及污水处理用杂物过滤装置。
背景技术
现代城市中的生活污水的成分复杂，想要达到安全排放的要求，需要进行层层清理，首先就是要清理污水夹杂的一些杂物，不仅仅是为了后续清理方便，同时可以防止杂物堵塞后面的清理设备，一般的净化装置或者吸附装置都是基于将污水中一些杂物处理后进行的。
而现行已投入使用的污水处理用杂物过滤装置往往带有清理过滤装置简单、缺乏初步杂物筛选等问题，为此，我们提出污水处理用杂物过滤装置。
实用新型内容
本实用新型的主要目的在于提供污水处理用杂物过滤装置，可以有效解决背景技术中清理过滤装置简单、缺乏初步杂物筛选等问题。
为实现上述目的，本实用新型采取的技术方案为：污水处理用杂物过滤装置，包括过滤箱、进水装置、收集装置、传动装置、清理装置，所述过滤箱包括箱体，所述箱体为中空结构，所述进水装置包括进水槽，所述进水槽下表面与箱体外部上表面连接，所述收集装置包括导槽以及固定柱，所述箱体内部对称设有两个安装孔，所述两个固定柱一端分别与两个安装孔连接，所述两个固定柱另一端分别与导槽两表面连接，所述传动装置包括电机、滑杆以及固定架，所述固定架一端与箱体外部上表面连接，所述固定架另一端与电机周侧面连接，所述清理装置包括连接杆、第二连接柱、过滤板以及第四连接柱，所述滑杆一端对称设有两个第一旋转孔，所述两个第二连接柱一端分别与两个第一旋转孔旋转配合，所述两个第二连接柱另一端分别与连接杆两表面连接，所述箱体内部对称设有两个第二旋转孔，所述两个第四连接柱一端分别与两个第二旋转孔旋转配合，所述两个第四连接柱另一端分别与过滤板两表面连接。
优选地，所述过滤箱还包括收集槽，所述收集槽下表面与箱体内部上表面连接，收集槽可以收集从过滤板落下的杂物。
优选地，所述进水装置还包括挡板、筛板以及第一连接柱，所述挡板下表面与进水槽上表面连接，所述第一连接柱一端分别与挡板两表面旋转配合，所述两个第一连接柱另一端分别与筛板两表面连接，筛板可以对污水中的杂物进行初步的筛选。
优选地，所述收集装置还包括导板，所述导板一表面与导槽下表面连接，导槽可以引流过滤好的污水杂物。
优选地，所述传动装置还包括转轴以及滑柱，所述转轴一端与电机旋转配合，所述转轴另一端与滑柱上表面连接，所述滑柱内部设有通孔，所述滑杆与通孔滑动配合，固定架可以很好地固定电机。
优选地，所述清理装置还包括卡座、第三连接柱、安装板以及清理刷，所述两个第三连接柱一端分别与两个卡座旋转配合，所述两个第三连接柱另一端分别与连接杆两表面连接，所述两个卡座均安装于安装板上表面，所述清理刷一表面与安装板下表面连接，清理刷可以刷去污水留在过滤板上的杂物。
与现有技术相比，本实用新型具有如下有益效果：
1.本实用新型中，过滤板可以对污水进行过滤，留在过滤板上的杂物可以通过清理刷将其导流至导槽处，使得在清洁过滤板的同时可以实现对杂物的清理；
2.本实用新型中，进水槽内设置了筛板，可以对污水中的杂物进行初步的筛选，大大提高了过滤效率。
