申请日2020.12.04
公开日期2021.11.09
IPC分类C02F1/40
摘要
本实用新型公开了一种河道水污染预防治理装置，包括箱体、底座、清理结构，所述底座的上表面中部通过螺栓固定连接有箱体，所述箱体的上安装有清理结构；本实用新型通过设有丝杆、滑块和限位杆，并且通过控制器打开伺服电机，伺服电机带动丝杆转动，进而带动滑块转动，但是由于限位杆的限位作用，能够使得滑块在丝杆上做直线运动，并且通过控制器控制伺服电机的正转和反转，使得丝杆正转和反转，进而能够使得滑块做往复直线运动，能够将过滤网上的过滤的漂浮物从排出口排出，不仅能够确保污水处理的效率，而且过滤网上的大量漂浮物不需要人工进行清理，减少了工作人员的工作量，进而降低了人工成本。
权利要求

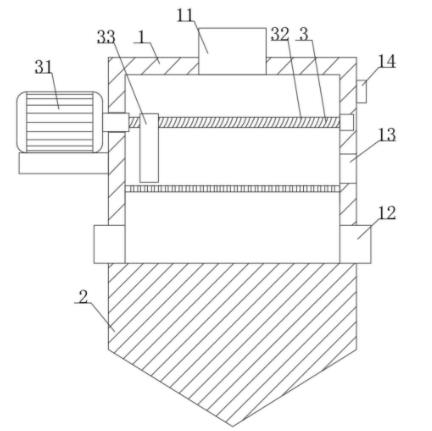

1.一种河道水污染预防治理装置，其特征在于，包括：
箱体(1)；
底座(2)；
清理结构(3)；
其中，所述底座(2)的上表面中部通过螺栓固定连接有箱体(1)，所述箱体(1)的上安装有清理结构(3)，所述箱体(1)的上表面中部密封连接有进水管(11)，所述箱体(1)的两侧底端密封连接有排水管(12)，所述箱体(1)的内壁两侧通过螺栓固定连接有过滤网(15)，所述清理结构(3)与所述过滤网(15)滑动连接，所述箱体(1)的一侧中部开设有排出口(13)。
2.根据权利要求1所述的一种河道水污染预防治理装置，其特征在于：所述清理结构(3)还包括：
伺服电机(31)；
其中，所述箱体(1)的一侧靠近顶端处通过螺栓固定安装有伺服电机(31)，所述伺服电机(31)的动力输出端穿过所述箱体(1)通过螺栓固定连接有丝杆(32)，所述丝杆(32)的另一端与所述箱体(1)通过轴承转动连接，所述箱体(1)的内壁两侧通过螺栓固定连接有限位杆(34)，所述限位杆(34)和所述丝杆(32)上套接有滑块(33)，所述滑块(33)与所述过滤网(15)滑动连接，所述滑块(33)与所述丝杆(32)螺纹连接，所述滑块(33)与所述限位杆(34)滑动连接，所述箱体(1)的一侧通过螺栓固定连接有控制器(14)，所述控制器(14)与外部电源电性连接，所述控制器(14)与所述伺服电机(31)电性连接。
3.根据权利要求2所述的一种河道水污染预防治理装置，其特征在于：所述滑块(33)的下表面安装有防堵塞结构(4)，所述防堵塞结构(4)还包括：
电动伸缩杆(41)；
其中，所述滑块(33)的下表面中部通过螺栓固定连接有电动伸缩杆(41)，所述电动伸缩杆(41)的一端通过螺栓固定连接有移动板(42)，所述移动板(42)的下表面黏贴有若干个凸块(43)，所述电动伸缩杆(41)与所述控制器(14)电性连接。
4.根据权利要求3所述的一种河道水污染预防治理装置，其特征在于：所述凸块(43)采用弹性材料制成。
5.根据权利要求3所述的一种河道水污染预防治理装置，其特征在于：所述滑块(33)和所述移动板(42)的宽度尺寸等于所述箱体(1)的内壁的宽度尺寸。
6.根据权利要求1所述的一种河道水污染预防治理装置，其特征在于：所述底座(2)的底端呈锥形结构。
说明书
一种河道水污染预防治理装置
技术领域
本实用新型涉及预防治理装置技术领域，具体为一种河道水污染预防治理装置。
背景技术
水污染是由有害化学物质造成水的使用价值降低或丧失，污染环境的水，污水中有机毒物会毒死水生生物，影响饮用水源、风景区景观，污水中的有机物被微生物分解时消耗水中的氧，影响水生生物的生命，水中溶解氧耗尽后，有机物进行厌氧分解，产生硫化氢、硫醇等难闻气体，对于排放含有大量漂浮物的污水在进行处理时还存在一些不足，比如：
现有技术中在对水中含有大量漂浮物的污水进行处理时，通常采用过滤网过滤之后再进行排放，但是，过滤网上会残留大量的漂浮物，不仅降低污水处理的效率，而且过滤网上的大量漂浮物需要人工进行清理，增加了工作人员的工作量，进而增加了人工成本。
实用新型内容
本实用新型的目的在于提供一种河道水污染预防治理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种河道水污染预防治理装置，包括箱体、底座、清理结构，所述底座的上表面中部通过螺栓固定连接有箱体，所述箱体的上安装有清理结构，所述箱体的上表面中部密封连接有进水管，所述箱体的两侧底端密封连接有排水管，所述箱体的内壁两侧通过螺栓固定连接有过滤网，所述清理结构与所述过滤网滑动连接，所述箱体的一侧中部开设有排出口。
优选的，所述清理结构还包括伺服电机，所述箱体的一侧靠近顶端处通过螺栓固定安装有伺服电机，所述伺服电机的动力输出端穿过所述箱体通过螺栓固定连接有丝杆，所述丝杆的另一端与所述箱体通过轴承转动连接，所述箱体的内壁两侧通过螺栓固定连接有限位杆，所述限位杆和所述丝杆上套接有滑块，所述滑块与所述过滤网滑动连接，所述滑块与所述丝杆螺纹连接，所述滑块与所述限位杆滑动连接，所述箱体的一侧通过螺栓固定连接有控制器，所述控制器与外部电源电性连接，所述控制器与所述伺服电机电性连接。
优选的，所述滑块的下表面安装有防堵塞结构，所述防堵塞结构还包括电动伸缩杆，所述滑块的下表面中部通过螺栓固定连接有电动伸缩杆，所述电动伸缩杆的一端通过螺栓固定连接有移动板，所述移动板的下表面黏贴有若干个凸块，所述电动伸缩杆与所述控制器电性连接。
优选的，所述凸块采用弹性材料制成。
优选的，所述滑块和所述移动板的宽度尺寸等于所述箱体的内壁的宽度尺寸。
优选的，所述底座的底端呈锥形结构。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过设有丝杆、滑块和限位杆，并且通过控制器打开伺服电机，伺服电机带动丝杆转动，进而带动滑块转动，但是由于限位杆的限位作用，能够使得滑块在丝杆上做直线运动，并且通过控制器控制伺服电机的正转和反转，使得丝杆正转和反转，进而能够使得滑块做往复直线运动，能够将过滤网上的过滤的漂浮物从排出口排出，不仅能够确保污水处理的效率，而且过滤网上的大量漂浮物不需要人工进行清理，减少了工作人员的工作量，进而降低了人工成本；通过设有凸块、电动伸缩杆和移动板，并且通过控制器控制电动伸缩杆上下运动，进而能够带动移动板上下运动，从而能够使得凸块穿过过滤网上的过滤孔，从而能够防止过滤网发生堵塞，进一步提高了污水处理的效率，同时，延长了装置使用的周期。
