申请日2021.03.24
公开日期2021.11.16
IPC分类C02F1/00;C02F9/14;C02F3/28
摘要
本实用新型公开了一种移动可拆卸式污水处理装置，其结构包括处理机构，通过设置了处理机构在第一水泵左端，设置连接软管和流量流速传感器，有利于对输入的污水流量和流速进行监测和记录，设置喷射管和气泵，有利于通过输入气体进行搅拌的同时抑制污水中的厌氧菌类，设置第一过滤网和第二过滤网，有利于对吸入空气进行过滤，提高气泵的使用寿命，通过设置了辅助机构在连接软管左端，设置电磁块和拉伸弹簧，有利于在夹紧和拆卸工作时提供动力和便捷性，设置转动架和夹紧块，有利于提高对排水管的夹紧效果。
权利要求

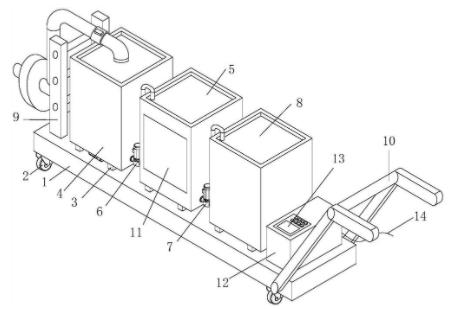

1.一种移动可拆卸式污水处理装置，包括底座(1)和出水口(17)，所述底座(1)底部四周均与移动轮(2)螺栓连接，所述底座(1)顶部与支撑脚(3)螺栓连接，所述支撑脚(3)顶部与过滤箱(5)螺栓连接，所述过滤箱(5)左端进水口与第一水泵(6)出水口管道连接，所述过滤箱(5)右端出水口与第二水泵(7)进水口管道连接，所述第二水泵(7)出水口与消毒箱(8)左端进水口管道连接，所述底座(1)顶部左端与放置杆(9)螺栓连接，所述底座(1)前端右侧与推把(10)底部焊接，所述过滤箱(5)前端面设有清洗窗(11)，所述底座(1)顶部右端与单片机(12)螺栓连接，所述单片机(12)顶部设有控制面板(13)，所述单片机(12)后端与电线(14)固定连接；
其特征在于：还包括处理机构(4)，所述处理机构(4)设于第一水泵(6)左端，所述处理机构(4)包括工作箱(41)、连接软管(42)、流量流速传感器(43)、辅助机构(44)、喷射管(45)、喷射口(46)、气泵(47)、通风槽(48)、第一过滤网(49)、第二过滤网(410)和计量罐(411)，所述第一水泵(6)左端进水口与工作箱(41)管道连接，所述工作箱(41)顶部进水口与连接软管(42)管道连接，所述连接软管(42)管道右端设有流量流速传感器(43)，所述连接软管(42)左端设有辅助机构(44)，所述工作箱(41)内底部与喷射管(45)固定连接，所述喷射管(45)外侧面设有喷射口(46)，所述喷射管(45)进气口与气泵(47)管道连接，所述气泵(47)进气口与通风槽(48)管道连接，所述通风槽(48)设于底座(1)内左侧，所述通风槽(48)进风口内底壁与第一过滤网(49)螺栓连接，所述通风槽(48)进风口内壁与第二过滤网(410)螺栓连接，所述通风槽(48)油槽顶部与计量罐(411)进料口管道连接，所述流量流速传感器(43)、气泵(47)和计量罐(411)均与控制面板(13)电连接。
2.根据权利要求1所述的一种移动可拆卸式污水处理装置，其特征在于：所述辅助机构(44)包括固定环(441)、电磁块(442)、转动架(443)、转动杆(444)、滑槽(445)、拉伸弹簧(446)、连接杆(447)和夹紧块(448)，所述连接软管(42)左端与固定环(441)固定连接，所述固定环(441)内环侧设有电磁块(442)，所述电磁块(442)与转动架(443)外侧面滑动连接，所述转动架(443)与固定环(441)内环壁转动连接，所述转动架(443)左端面设有转动杆(444)，所述转动架(443)顶部设有滑槽(445)，所述滑槽(445)内壁与拉伸弹簧(446)弹性连接，所述拉伸弹簧(446)与连接杆(447)外侧面弹性连接，所述连接杆(447)底部与夹紧块(448)固定连接，所述夹紧块(448)与固定环(441)内槽滑动连接，所述电磁块(442)与控制面板(13)电连接。
3.根据权利要求1所述的一种移动可拆卸式污水处理装置，其特征在于：所述过滤箱(5)内部设有过滤板(15)，所述过滤箱(5)内壁右侧与超声波换能器(16)螺栓连接，所述消毒箱(8)底部设有出水口(17)，所述第一水泵(6)、第二水泵(7)、消毒箱(8)、单片机(12)、电线(14)和超声波换能器(16)均与控制面板(13)电连接。
4.根据权利要求1所述的一种移动可拆卸式污水处理装置，其特征在于：所述喷射管(45)外侧共设有十二个喷射口(46)，且十二个喷射口(46)的开口呈斜角为60度的向外形喇叭口。
5.根据权利要求1所述的一种移动可拆卸式污水处理装置，其特征在于：所述第一过滤网(49)和第二过滤网(410)上滤孔直径分别为10MM和1MM,且第一过滤网(49)和第二过滤网(410)呈平行关系。
6.根据权利要求2所述的一种移动可拆卸式污水处理装置，其特征在于：所述夹紧块(448)形状呈向心形的弧形三角板，且夹紧块(448)的向心一侧设有橡胶垫层。
说明书
一种移动可拆卸式污水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种移动可拆卸式污水处理装置。
背景技术
污水指的是在人类生产生活中所产生的受到一定污染的水体，污水处理装置，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有的生活污水处理设备处理效率不高，设备占地面积较大，集成度不高，且现有污水处理设备的通用化程度不高，针对不同的污水水源必须采用专门设计的设备，同时较难适用与不同规格的排污水管，造成了资源的浪费和成本的增加；现有装置的加药步骤较为繁杂，工作人员只能通过经验大概添加药剂，难以根据流量自动加药，导致污水分离效果较差。
实用新型内容
(一)要解决的技术问题
为了克服现有技术不足，现提出一种移动可拆卸式污水处理装置，解决了现有的生活污水处理设备处理效率不高，设备占地面积较大，集成度不高，且现有污水处理设备的通用化程度不高，针对不同的污水水源必须采用专门设计的设备，同时较难适用与不同规格的排污水管，造成了资源的浪费和成本的增加；现有装置的加药步骤较为繁杂，工作人员只能通过经验大概添加药剂，难以根据流量自动加药，导致污水分离效果较差的问题。
(二)技术方案
本实用新型通过如下技术方案实现：本实用新型提出了一种移动可拆卸式污水处理装置，包括底座、移动轮、支撑脚、处理机构、过滤箱、第一水泵、第二水泵、消毒箱、放置杆、推把、清洗窗、单片机、控制面板、电线、过滤板、超声波换能器和出水口，所述底座底部四周均与移动轮螺栓连接，所述底座顶部与支撑脚螺栓连接，所述支撑脚顶部与过滤箱螺栓连接，所述过滤箱左端进水口与第一水泵出水口管道连接，所述过滤箱右端出水口与第二水泵进水口管道连接，所述第二水泵出水口与消毒箱左端进水口管道连接，所述底座顶部左端与放置杆螺栓连接，所述底座前端右侧与推把底部焊接，所述过滤箱前端面设有清洗窗，所述底座顶部右端与单片机螺栓连接，所述单片机顶部设有控制面板，所述单片机后端与电线固定连接，所述处理机构设于第一水泵左端，所述处理机构包括工作箱、连接软管、流量流速传感器、辅助机构、喷射管、喷射口、气泵、通风槽、第一过滤网、第二过滤网和计量罐，所述第一水泵左端进水口与工作箱管道连接，所述工作箱顶部进水口与连接软管管道连接，所述连接软管管道右端设有流量流速传感器，所述连接软管左端设有辅助机构，所述工作箱内底部与喷射管固定连接，所述喷射管外侧面设有喷射口，所述喷射管进气口与气泵管道连接，所述气泵进气口与通风槽管道连接，所述通风槽设于底座内左侧，所述通风槽进风口内底壁与第一过滤网螺栓连接，所述通风槽进风口内壁与第二过滤网螺栓连接，所述通风槽油槽顶部与计量罐进料口管道连接，所述流量流速传感器、气泵和计量罐均与控制面板电连接。
进一步的，所述辅助机构包括固定环、电磁块、转动架、转动杆、滑槽、拉伸弹簧、连接杆和夹紧块，所述连接软管左端与固定环固定连接，所述固定环内环侧设有电磁块，所述电磁块与转动架外侧面滑动连接，所述转动架与固定环内环壁转动连接，所述转动架左端面设有转动杆，所述转动架顶部设有滑槽，所述滑槽内壁与拉伸弹簧弹性连接，所述拉伸弹簧与连接杆外侧面弹性连接，所述连接杆底部与夹紧块固定连接，所述夹紧块与固定环内槽滑动连接，所述电磁块与控制面板电连接。
进一步的，所述过滤箱内部设有过滤板，所述过滤箱内壁右侧与超声波换能器螺栓连接，所述消毒箱底部设有出水口，所述第一水泵、第二水泵、消毒箱、单片机、电线和超声波换能器均与控制面板电连接。
进一步的，所述喷射管外侧共设有十二个喷射口，且十二个喷射口的开口呈斜角为60度的向外形喇叭口。
进一步的，所述第一过滤网和第二过滤网上滤孔直径分别为10MM和1MM,且第一过滤网和第二过滤网呈平行关系。
进一步的，所述夹紧块形状呈向心形的弧形三角板，且夹紧块的向心一侧设有橡胶垫层。
进一步的，所述喷射管材质为材料刚。
进一步的，所述夹紧块材质为硬质橡胶。
