申请日2021.01.12
公开日期2021.11.05
IPC分类C02F1/00;C02F7/00
摘要
本实用新型公开了一种河湖污水预处理净化罐，包括上端为翻盖的罐体本体，所述罐体本体上设有进水管、出水管，所述罐体本体内上下设置有过滤腔、曝气腔，所述过滤腔的上端与进水管导通，所述曝气腔的下端与出水管导通，所述过滤腔、曝气腔之间所在的罐体本体内设有中空结构的隔断板，所述隔断板上端面设有与过滤腔连通的第一通孔，所述隔断板下端面设有与曝气腔连通的第二通孔，所述第一通孔的孔径大于或等于第二通孔的孔径，所述第一通孔与第二通孔错位分布；所述过滤腔上横向设有漏板，所述漏板上设有过滤棉层，所述曝气腔内设置有微孔曝气管。通过设置的净化罐，河湖污水可在罐体内有效地过滤，提高水质。
权利要求
1.一种河湖污水预处理净化罐，包括上端为翻盖的罐体本体，所述罐体本体上设有进水管、出水管，其特征在于：所述罐体本体内上下设置有过滤腔、曝气腔，所述过滤腔的上端与进水管导通，所述曝气腔的下端与出水管导通，所述过滤腔、曝气腔之间所在的罐体本体内设有中空结构的隔断板，所述隔断板上端面设有与过滤腔连通的第一通孔，所述隔断板下端面设有与曝气腔连通的第二通孔，所述第一通孔的孔径大于或等于第二通孔的孔径，所述第一通孔与第二通孔错位分布；所述过滤腔上横向设有漏板，所述漏板上设有过滤棉层，所述曝气腔内设置有微孔曝气管。
2.根据权利要求1所述的一种河湖污水预处理净化罐，其特征在于：所述过滤棉层采用无纺布过滤棉或玻璃纤维过滤棉。
3.根据权利要求2所述的一种河湖污水预处理净化罐，其特征在于：所述第一通孔的孔径介于5mm~12mm之间，所述第二通孔的孔径介于2mm~5mm之间。
4.根据权利要求1所述的一种河湖污水预处理净化罐，其特征在于：所述罐体本体中部具有供隔断板放置的凸缘，所述隔断板的边缘设有橡胶垫，所述橡胶垫的外围抵靠在罐体本体的侧壁上。
5.根据权利要求4所述的一种河湖污水预处理净化罐，其特征在于：所述隔断板的边缘设有吊孔，所述吊孔的外围设有加强筋。
6.根据权利要求1所述的一种河湖污水预处理净化罐，其特征在于：所述曝气腔底面高低倾斜设置，所述出水管具有“口”字型的第一罩口，所述第一罩口与曝气腔底面低点处衔接导通，所述第一罩口的宽度与曝气腔底面低点宽度一致且相互对应。
7.根据权利要求6所述的一种河湖污水预处理净化罐，其特征在于：所述罐体本体上设有冲洗管，所述冲洗管具有“口”字型的第二罩口，所述第二罩口与曝气腔底面高点处衔接导通，所述第二罩口的宽度与曝气腔底面高点宽度一致且相互对应。
说明书
一种河湖污水预处理净化罐
技术领域
本实用新型涉及水处理技术领域，尤其涉及一种河湖污水预处理净化罐。
背景技术
湖泊污染是指由于污水流入使湖泊受到污染的现象。当汇入湖泊的污水过多而超过湖水的自净能力时，湖水发生水质的变化，使湖泊环境严重恶化，出现了富营养化、有机污染等环境问题。而水体生态系统的破坏一方面影响水中生长的动植物的生存，另一方面也对周边居民的身体健康不利。
发明内容
为克服上述缺点，本实用新型的目的在于提供一种河湖污水预处理净化罐，可对河湖污水中的污水进行初步的过滤，方便后续的污水处理。

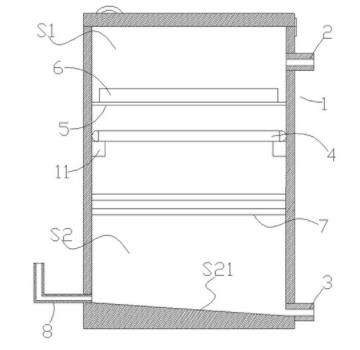

为了达到以上目的，本实用新型采用的技术方案是：一种河湖污水预处理净化罐，包括上端为翻盖的罐体本体，所述罐体本体上设有进水管、出水管，其特征在于：所述罐体本体内上下设置有过滤腔、曝气腔，所述过滤腔的上端与进水管导通，所述曝气腔的下端与出水管导通，所述过滤腔、曝气腔之间所在的罐体本体内设有中空结构的隔断板，所述隔断板上端面设有与过滤腔连通的第一通孔，所述隔断板下端面设有与曝气腔连通的第二通孔，所述第一通孔的孔径大于或等于第二通孔的孔径，所述第一通孔与第二通孔错位分布；所述过滤腔上横向设有漏板，所述漏板上设有过滤棉层，所述曝气腔内设置有微孔曝气管。微孔曝气管与外部的曝气泵相连。
进一步来说，所述过滤棉层采用无纺布过滤棉或玻璃纤维过滤棉，能很好的过滤污水中的颗粒物杂质。
进一步来说，所述第一通孔的孔径介于5mm~12mm之间，所述第二通孔的孔径介于2mm~5mm之间。
进一步来说，所述罐体本体中部具有供隔断板放置的凸缘，所述隔断板的边缘设有橡胶垫，所述橡胶垫的外围抵靠在罐体本体的侧壁上。隔断板可拆卸地安装在罐体本体上，拆装便捷。
进一步来说，所述隔断板的边缘设有吊孔，所述吊孔的外围设有加强筋。
进一步来说，所述曝气腔底面高低倾斜设置，所述出水管具有“口”字型的第一罩口，所述第一罩口与曝气腔底面低点处衔接导通，所述第一罩口的宽度与曝气腔底面低点宽度一致且相互对应。在出水管上设有第一阀门，用于打开/关闭出水管。
进一步来说，所述罐体本体上设有冲洗管，所述冲洗管具有“口”字型的第二罩口，所述第二罩口与曝气腔底面高点处衔接导通，所述第二罩口的宽度与曝气腔底面高点宽度一致且相互对应。在冲洗管上设有第二阀门，用于打开/关闭冲洗管。
与现有技术相比，本实用新型通过罐体设计，将河湖污水通过进水管引入罐体本体内，并通过过滤棉层对污水中颗粒物杂质过滤，过滤棉层可从罐体内取出，定期更换，完成颗粒物的过滤；然后通过隔断板将过滤后的污水分散滴落，并起到分流缓冲的作用，降低污水进入曝气腔的流量，曝气腔内的微孔曝气管进行曝气，将水体增氧瓦解、分解水中异物及污水成分，改善水质。
