申请日2021.04.06
公开日期2021.11.16
IPC分类B01D36/04
摘要
本实用新型公开一种加药与沉淀一体的新型沉淀池，包括一沉淀池，所述沉淀池包括澄清区及沉淀区，所述沉淀区设于所述沉淀池内部的底部，所述澄清区设于所述沉淀池的上端，所述澄清区及沉淀区的交界处设有导流筒，所述导流筒为开口向下的结构；所述澄清区与沉淀区之间设有过滤板，所述过滤板将所述澄清区与沉淀区分隔开；在进水管处接入加药管，将混凝絮凝反应池的作用与沉淀池的作用相结合，节省工序步骤的同时提高污水处理的效率；沉淀池内部结构设计合理，根据污水处理的原理设置各个部件，依次完成药剂反应、沉淀及排出澄清水的步骤；各个结构设置合理，能够提高污水处理的效率及质量。
权利要求
1.一种加药与沉淀一体的新型沉淀池，其特征在于，包括一沉淀池，所述沉淀池包括澄清区及沉淀区，所述沉淀区设于所述沉淀池内部的底部，所述澄清区设于所述沉淀池的上端，所述澄清区及沉淀区的交界处设有导流筒，所述导流筒为开口向下的结构；
所述澄清区与沉淀区之间设有过滤板，所述过滤板将所述澄清区与沉淀区分隔开；
所述导流筒的侧面设有污水口，所述污水口处设有进水管，所述进水管贯穿所述沉淀池将外界与药剂反应区连接，所述进水管的侧面设有加药口，所述加药口设于所述沉淀池的外侧；
所述沉淀池的侧面设有出水口，所述出水口设于所述澄清区，所述出水口与所述污水口成对立位置。
2.根据权利要求1所述的一种加药与沉淀一体的新型沉淀池，其特征在于：所述加药口处设有加药管，所述加药管与进水管的连接处设有胶套。
3.根据权利要求1所述的一种加药与沉淀一体的新型沉淀池，其特征在于：所述导流筒内部设有曝气机构，所述曝气机构由曝气管及设于所述曝气管上端的曝气盘组成，所述曝气管的一端贯穿所述导流筒的上端面与外界连接。
4.根据权利要求1所述的一种加药与沉淀一体的新型沉淀池，其特征在于：所述沉淀池的内壁上侧设有出水堰板，所述沉淀池的底部设有泥斗。
5.根据权利要求1所述的一种加药与沉淀一体的新型沉淀池，其特征在于：所述导流筒的开口为朝外倾斜结构，所述导流筒的外部设有固定支架与所述过滤板连接。
6.根据权利要求1所述的一种加药与沉淀一体的新型沉淀池，其特征在于：所述出水口的上端设有防溢突出部。
说明书

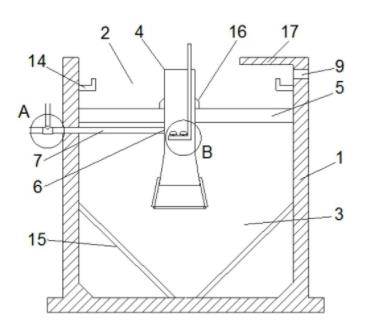

一种加药与沉淀一体的新型沉淀池
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种加药与沉淀一体的新型沉淀池。
背景技术
在污水处理工艺中沉淀池前一般需要设置混凝絮凝反应池，反应池的作用是将悬浮物质通过絮凝剂的桥联作用抱团成大的絮体，这部分絮体在沉淀池内重力沉降，从而实现泥水分离。
絮凝反应功能、泥水分离功能以及沉淀功能往往需要分开独立进行，对于污水的处理效率并不高，同时整个污水处理工艺非常繁琐，需要将污水经过多个反应池，过程中的运输费用使得污水处理的难度增加，不利于环保事业的发展。
实用新型内容
为了克服现有技术方案的不足,本实用新型提供一种加药与沉淀一体的新型沉淀池，能够将絮凝反应功能和泥水分离功能结合在一起。
本实用新型解决其技术问题所采用的技术方案是：一种加药与沉淀一体的新型沉淀池，包括一沉淀池，所述沉淀池包括澄清区及沉淀区，所述沉淀区设于所述沉淀池内部的底部，所述澄清区设于所述沉淀池的上端，所述澄清区及沉淀区的交界处设有导流筒，所述导流筒为开口向下的结构；
所述澄清区与沉淀区之间设有过滤板，所述过滤板将所述澄清区与沉淀区分隔开；
所述导流筒的侧面设有污水口，所述污水口处设有进水管，所述进水管贯穿所述沉淀池将外界与所述药剂反应区连接，所述进水管的侧面设有加药口，所述加药口设于所述沉淀池的外侧；
所述沉淀池的侧面设有出水口，所述出水口设于所述澄清区，所述出水口与所述污水口成对立位置。
进一步的，所述加药口处设有加药管，所述加药管与进水管的连接处设有胶套；
进一步的，所述导流筒内部设有曝气机构，所述曝气机构由曝气管及设于所述曝气管上端的曝气盘组成，所述曝气管的一端贯穿所述导流筒的上端面与外界连接；
进一步的，所述沉淀池的内壁上侧设有出水堰板，所述沉淀池的底部设有泥斗；
进一步的，所述导流筒的开口为朝外倾斜结构，所述导流筒的外部设有固定支架与所述过滤板连接；
进一步的，所述出水口的上端设有防溢突出部。
与现有技术相比，本实用新型的一种加药与沉淀一体的新型沉淀池有着以下有益效果：在进水管处接入加药管，将混凝絮凝反应池的作用与沉淀池的作用相结合，节省工序步骤的同时提高污水处理的效率；沉淀池内部结构设计合理，根据污水处理的原理设置各个部件，依次完成药剂反应、沉淀及排出澄清水的步骤；各个结构设置合理，能够提高污水处理的效率及质量。
