申请日2021.08.03
公开日期2021.11.26
IPC分类C02F3/34;C02F3/32;C02F101/16;C02F101/10;C02F9/14;C02F101/30
摘要
本发明公开了一种MRS净水系统，包括调节池和生态净水罐体、生态净水罐体从上至下依次设置有种植层、过滤布水层、换气呼吸层A、初级净化层、换气呼吸层B、二级净化层和集水出水层；种植层上侧种植绿植，在过滤布水层上侧水平设置原水进水管，调节池设置输送管通过水泵连入原水进水管，过滤布水层下侧平行原水进水管布置排泥管，原水进水管和排泥管之间通过若干的布水管连接；换气呼吸层A和换气呼吸层B内均水平铺设有排气管，集水出水层内水平铺设有排水管。本发明利用布水管直接在过滤布水层内进行垂直布水，可以使得水快速分布至过滤布水层内，降低排放时间，降低污水处理的周期，而且采用内部布水的方式可以有效降低对绿植的表层根系影响。
权利要求
1.一种MRS净水系统，其特征在于：包括调节池和生态净水罐体、所述生态净水罐体从上至下依次设置有种植层、过滤布水层、换气呼吸层A、初级净化层、换气呼吸层B、二级净化层和集水出水层；所述种植层上侧种植绿植，在过滤布水层上侧水平设置原水进水管，所述调节池设置输送管通过水泵连入原水进水管，过滤布水层下侧平行原水进水管布置排泥管，原水进水管和排泥管之间通过若干的布水管连接；所述换气呼吸层A和换气呼吸层B内均水平铺设有排气管，集水出水层内水平铺设有排水管。
2.根据权利要求1所述的MRS净水系统，其特征在于：所述布水管、排气管和排水管均采用多孔PE渗透管或者网状渗透管。
3.根据权利要求2所述的MRS净水系统，其特征在于：所述排泥管出口安装电动控制阀。
4.根据权利要求1所述的MRS净水系统，其特征在于：所述换气呼吸层A和换气呼吸层B均采用采用活化沸石颗粒，集水出水层均采用砾石或者鹅卵石。
5.根据权利要求1所述的MRS净水系统，其特征在于：所述生态净水罐体分为若干组，每组数量相同，采用同一输送管进水，不同输送管之间通过电磁换向阀与水泵连通，每组生态净水罐体均在排水管下设分排水渠，所有分排水渠均连接至总排水渠。
6.根据权利要求6所述的MRS净水系统，其特征在于：所述生态净水罐体的进水周期为2小时，恢复周期为4小时，生态净水罐体分为三组，通过电磁换向阀轮流为每组生态净水罐体进水2小时，泵连续工作。
说明书
一种MRS净水系统
技术领域
本发明涉及污水处理技术领域，特别涉及一种MRS净水系统。
背景技术
“复合生态净水技术”工艺，简称MRS净水技术，传统污水技术是用水来处理水，而复合生态净水技术是用土壤来处理水，所以又称人工干地。
现有的MRS系统采用表层进水，即将水直接从系统表面布水，这样很容易对植物的表层根系造成影响，同时布水效率慢，这样导致布水时间长，相应的恢复周期却是大致不变的，导致一个循环的周期变长，处理效率降低。
发明内容
本发明要解决的技术问题是提供一种MRS净水系统，以解决上述背景技术中的技术问题。
本发明的技术方案为：

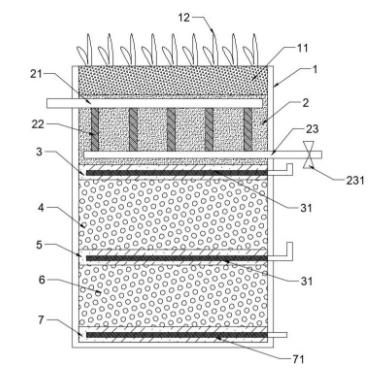

一种MRS净水系统，包括调节池和生态净水罐体、所述生态净水罐体从上至下依次设置有种植层、过滤布水层、换气呼吸层A、初级净化层、换气呼吸层B、二级净化层和集水出水层；所述种植层上侧种植绿植，在过滤布水层上侧水平设置原水进水管，所述调节池设置输送管通过水泵连入原水进水管，过滤布水层下侧平行原水进水管布置排泥管，原水进水管和排泥管之间通过若干的布水管连接；所述换气呼吸层A和换气呼吸层B内均水平铺设有排气管，集水出水层内水平铺设有排水管。
进一步的，布水管、排气管和排水管均采用多孔PE渗透管或者网状渗透管。
进一步的，排泥管出口安装电动控制阀。
进一步的，换气呼吸层A和换气呼吸层B均采用采用活化沸石颗粒，集水出水层均采用砾石或者鹅卵石。
进一步的，生态净水罐体分为若干组，每组数量相同，采用同一输送管进水，不同输送管之间通过电磁换向阀与水泵连通，每组生态净水罐体均在排水管下设分排水渠，所有分排水渠均连接至总排水渠。
进一步的，生态净水罐体的进水周期为2小时，恢复周期为4小时，生态净水罐体分为三组，通过电磁换向阀轮流为每组生态净水罐体进水2小时，泵连续工作。
本发明的有益之处在于：
本发明利用布水管直接在过滤布水层内进行垂直布水，可以使得水快速分布至过滤布水层内，降低排放时间，降低污水处理的周期，而且采用内部布水的方式可以有效降低对绿植的表层根系影响，布水管下端均连接排泥管，可以将进入布水管内的泥土或者水中的沉淀汇集至排泥管进行集中的虹吸式清理，从而避免布水管随着泥土的增多而造成堵塞，影响正常的布水功能。
