申请日2021.03.23
公开日期2021.11.19
IPC分类C02F1/52;C02F1/28;C02F9/04
摘要
本实用新型涉及污水处理技术领域，且公开了一种工业废水处理再利用装置，包括下壳，所述下壳的内部固定安装有挡水板，所述挡水板的上端依次安装有第三滤板、第二吸附板、第二滤板、第一吸附板和第一滤板，所述挡水板的下方固定安装有连接管，所述连接管的底部固定安装有喷头。该工业废水处理再利用装置，通过在下壳的内部安装有第一滤板、第一吸附板、第二滤板、第二吸附板和第三滤板，通过第一滤板、第一吸附板、第二滤板、第二吸附板和第三滤板对污水进行颗粒过滤和异味吸附处理，避免污水的处理中排放出大量的异味，污染空气，且下壳和上壳通过法兰进行组装拼接，便于对下壳和上壳进行拆卸安装，对下壳内部的结构进行维修更换。
权利要求

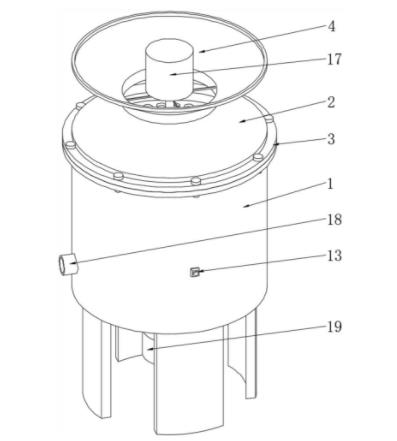

1.一种工业废水处理再利用装置，包括下壳（1），其特征在于：所述下壳（1）的内部固定安装有挡水板（10），所述挡水板（10）的上端依次安装有第三滤板（9）、第二吸附板（8）、第二滤板（7）、第一吸附板（6）和第一滤板（5），所述挡水板（10）的下方固定安装有连接管（11），所述连接管（11）的底部固定安装有喷头（12），所述连接管（11）的一侧固定安装有进药管（13），所述连接管（11）的下方活动安装有搅拌杆（15），所述搅拌杆（15）的下方活动安装有螺旋（16），所述搅拌杆（15）和螺旋（16）的中部均固定安装有转动轴（14），所述转动轴（14）的上端固定安装有电机（17）。
2.根据权利要求1所述的一种工业废水处理再利用装置，其特征在于：所述下壳（1）的上方活动安装有上壳（2），所述下壳（1）和上壳（2）的中部均固定安装有法兰（3），且通过法兰（3）进行连接，所述上壳（2）的上端固定安装有进水斗（4），所述下壳（1）的一侧固定连接有出水管（18），所述下壳（1）的底部固定连接有出泥管（19）。
3.根据权利要求1所述的一种工业废水处理再利用装置，其特征在于：所述第一滤板（5）、第二滤板（7）和第三滤板（9）均为中部开孔的网状板，且第一吸附板（6）和第二吸附板（8）的内部均填充有石墨颗粒。
4.根据权利要求1所述的一种工业废水处理再利用装置，其特征在于：所述挡水板（10）上开设有条形通孔，且条形通孔环绕开设在挡水板（10）的内部一周。
5.根据权利要求2所述的一种工业废水处理再利用装置，其特征在于：所述进水斗（4）和上壳（2）呈沙漏状设置，且所述进水斗（4）的直径值与上壳（2）的直径值一致。
6.根据权利要求1所述的一种工业废水处理再利用装置，其特征在于：所述连接管（11）为十字状通管，且连接管（11）的直径值与挡水板（10）的直径值一致。
说明书
一种工业废水处理再利用装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种工业废水处理再利用装置。
背景技术
随着工业的不断发展，工业废水的排放不但严重影响人们的日常生活，还严重影响水中的动物的生存，严重的直接导致它们死亡，不但影响地下水的质量，导致人类喝了被污染的水以后生病；还影响环境卫生，排放出来的污水带有臭味，会引来很多的蚊子和苍蝇，给生活在这些地区的人生活质量带来不便。
工业废水在处理时需要借助搅拌器进行充分搅拌，现有的工业废水处理之前，工业废水中含有颗粒物，影响搅拌器的搅拌效率，从而导致工业废水处理效果差，因此需要对工业废水中的颗粒物进行过滤，从而提高工业废水的处理效率。
实用新型内容
针对现有技术的不足，本实用新型提供了一种工业废水处理再利用装置，具备处理效果好、便于维修的优点，解决了上述背景技术中所提到的问题。
本实用新型提供如下技术方案：一种工业废水处理再利用装置，包括下壳，所述下壳的内部固定安装有挡水板，所述挡水板的上端依次安装有第三滤板、第二吸附板、第二滤板、第一吸附板和第一滤板，所述挡水板的下方固定安装有连接管，所述连接管的底部固定安装有喷头，所述连接管的一侧固定安装有进药管，所述连接管的下方活动安装有搅拌杆，所述搅拌杆的下方活动安装有螺旋，所述搅拌杆和螺旋的中部均固定安装有转动轴，所述转动轴的上端固定安装有电机。
精选的，所述下壳的上方活动安装有上壳，所述下壳和上壳的中部均固定安装有法兰，且通过法兰进行连接，所述上壳的上端固定安装有进水斗，所述下壳的一侧固定连接有出水管，所述下壳的底部固定连接有出泥管。
精选的，所述第一滤板、第二滤板和第三滤板均为中部开孔的网状板，且第一吸附板和第二吸附板的内部均填充有石墨颗粒。
精选的，所述挡水板上开设有条形通孔，且条形通孔环绕开设在挡水板的内部一周。
精选的，所述进水斗和上壳呈沙漏状设置，且所述进水斗的直径值与上壳的直径值一致。
精选的，所述连接管为十字状通管，且连接管的直径值与挡水板的直径值一致。
与现有技术对比，本实用新型具备以下有益效果：
1、该工业废水处理再利用装置，通过在下壳的内部安装有第一滤板、第一吸附板、第二滤板、第二吸附板和第三滤板，通过第一滤板、第一吸附板、第二滤板、第二吸附板和第三滤板对污水进行颗粒过滤和异味吸附处理，避免污水的处理中排放出大量的异味，污染空气，且下壳和上壳通过法兰进行组装拼接，便于对下壳和上壳进行拆卸安装，对下壳内部的结构进行维修更换。
2、该工业废水处理再利用装置，通过在下壳的中部固定安装有挡水板，且挡水板的底部固定连接有连接管和喷头，并将连接管的一端安装有进药管，便于通过连接管和喷头对下壳内部的污水进行絮凝剂的排放，便于对污水进行处理，且挡水板的下方活动安装有搅拌杆和螺旋，通过搅拌杆的转动，带动污水进行均匀的与絮凝剂进行反应，提高装置的净化处理速度。
