申请日2020.12.21
公开日期2021.11.02
IPC分类C02F9/14
摘要
本实用新型涉及污水处理领域，具体是一种多态生物滤站，所述纳污区的左侧上部设置有进水口，所述生物精滤区的右侧设置有与进水口同高的出水口，纳污区、缓沉斜板区、生物反应区、生物二次反应区和生物精滤区的顶部均设有检修口，缓沉斜板区、生物反应区、生物二次反应区和生物精滤区的内底部设有排污泵，排污泵连接在排污管上，排污管出水端设置在纳污区，纳污区的左侧下端设置有排污口，生物反应区和生物二次反应区底部设有射流曝气机，生物精滤区内部侧壁上设有消毒器。本装置的结构设置，主要针对景观鱼池水体内鱼排泄物，水面漂浮物，池底沉淀物等的净化处理，通过多态生物滤站不断的给景观鱼池水体进行循环处理，保持水体的水质标准。
权利要求

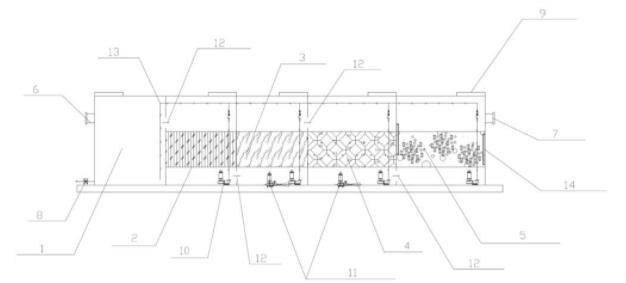

1.一种多态生物滤站，包括纳污区(1)、缓沉斜板区(2)、生物反应区(3)、生物二次反应区和生物精滤区，其特征在于，所述纳污区(1)、缓沉斜板区(2)、生物反应区(3)、生物二次反应区(4)和生物精滤区(5)从左到右依次设置，所述纳污区(1)的左侧上部设置有进水口，所述生物精滤区(5)的右侧设置有与进水口同高的出水口，纳污区(1)、缓沉斜板区(2)、生物反应区(3)生物二次反应区(4)和生物精滤区(5)的顶部均设有检修口，纳污区(1)与缓沉斜板区(2)的中间隔板上部设置过水孔，缓沉斜板区(2)与生物反应区(3)的中间隔板下部设置过水孔(12)，生物反应区(3)与生物二次反应区(4)的中间隔板上部设置过水孔(12)，生物二次反应区(4)与生物精滤区(5)的中间隔板上部设置过水孔(12)，缓沉斜板区(2)、生物反应区(3)、生物二次反应区(4)和生物精滤区(5)的内底部设有排污泵(10)，排污泵(10)连接在排污管(13)上，排污管(13)出水端设置在纳污区(1)，纳污区(1)的左侧下端设置有排污口(8)，生物反应区和生物二次反应区(4)底部设有射流曝气机(11)，生物精滤区(5)内部侧壁上设有消毒器(14)。
2.根据权利要求1所述的一种多态生物滤站，其特征在于，所述消毒器(14)为浸没式紫外线消毒灯。
3.根据权利要求1或2所述的一种多态生物滤站，其特征在于，所述缓沉斜板区(2)中部安装有沉淀斜板。
4.根据权利要求3所述的一种多态生物滤站，其特征在于，所述生物反应区(3)和生物二次反应区(4)均包括生物填料支架，生物填料支架设置上下两层，下层生物填料支架高于底部50cm，上层生物填料支架低于进水口10cm，生物反应区(3)的填料为弹性生物填料，生物二次反应区(4)的填料为棉状生物填料。
5.根据权利要求1或4所述的一种多态生物滤站，其特征在于，生物精滤区(5)的过滤滤料为微孔生物滤料，粒径为2-3mm。
说明书
一种多态生物滤站
技术领域
本实用新型涉及污水处理领域，具体是一种多态生物滤站。
背景技术
市场上大部分的观赏鱼池主要分为两类：第一类是景观池，园林工程公司设计建造，追求的是外观的美景，这类景观池都没有修建过滤系统，水质变化太快，容易生长藻类，透明度低，观赏效果较差，不适合养殖观赏鱼。第二类是锦锂池，这类鱼池主要是借鉴了一些锦鲤养殖场的建池经验，大部分采用了直角形设计，没有从池水的流速、流向是否产生死角考虑，更没有鱼池水质的生态修复经验。这类锦鲤池养殖时间一长，水中硝酸盐、亚硝酸盐、氨氮等有害成分会逐渐增加，长期生活在这样的水体中，锦鲤的抵抗力会下降，易发生鱼病，加上需要频繁的清洗鱼池和过滤材料等繁琐工作，让锦鲤饲养爱好者逐渐失去了信心。
实用新型内容
本实用新型的目的在于提供一种多态生物滤站，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种多态生物滤站，包括纳污区、缓沉斜板区、生物反应区、生物二次反应区和生物精滤区，所述纳污区、缓沉斜板区、生物反应区、生物二次反应区和生物精滤区从左到右依次设置，所述纳污区的左侧上部设置有进水口，所述生物精滤区的右侧设置有与进水口同高的出水口，纳污区、缓沉斜板区、生物反应区、生物二次反应区和生物精滤区的顶部均设有检修口，纳污区与缓沉斜板区的中间隔板上部设置过水孔，缓沉斜板区与生物反应区的中间隔板下部设置过水孔，生物反应区与生物二次反应区的中间隔板上部设置过水孔，生物二次反应区与生物精滤区的中间隔板上部设置过水孔，缓沉斜板区、生物反应区、生物二次反应区和生物精滤区的内底部设有排污泵，排污泵连接在排污管上，排污管出水端设置在纳污区，纳污区的左侧下端设置有排污口，生物反应区和生物二次反应区底部设有射流曝气机，生物精滤区内部侧壁上设有消毒器。
作为本实用新型再进一步的方案：所述消毒器为浸没式紫外线消毒灯。
作为本实用新型再进一步的方案：所述缓沉斜板区中部安装有沉淀斜板。
作为本实用新型再进一步的方案：所述生物反应区和生物二次反应区均包括生物填料支架，生物填料支架设置上下两层，下层生物填料支架高于底部50CM，上层生物填料支架低于进水口10CM，生物反应区的填料为弹性生物填料，生物二次反应区的填料为棉状生物填料。
作为本实用新型再进一步的方案：生物精滤区的过滤滤料为微孔生物滤料，粒径为 2-3MM。
与现有技术相比，本实用新型的有益效果是：本装置的结构设置，主要针对景观鱼池水体内鱼排泄物，水面漂浮物，池底沉淀物等的净化处理，通过多态生物滤站不断的给景观鱼池水体进行循环处理，保持水体的水质标准。
