申请日2021.03.23
公开（公告）日2021.10.29
IPC分类号C02F3/30; C02F101/10; C02F101/16
摘要
本实用新型涉及脱氮除磷技术领域，具体为一种AAO‑MBR一体化脱氮除磷污水处理设备，包括主体、风机和水泵，所述主体包括防护板，所述防护板的内侧设置有调节池，所述防护板的内侧设置有厌氧池，所述厌氧池的侧面连接有好氧池，所述好氧池的侧面连接有清理板，所述清理板的侧面连接有清水池，所述清理板的底侧固定连接有固定腿，所述防护板的内侧设置有固定机构，所述固定机构包括固定板。本实用新型通过转杆和抵合齿的连接，经抵合杆和限定块的作用，对卡合爪进行拉动，使卡合爪和固定腿卡合，便于固定腿的固定，且便于对清理板进行安装和拆卸，使清理板在运作时，不会发生晃动的现象。
权利要求书

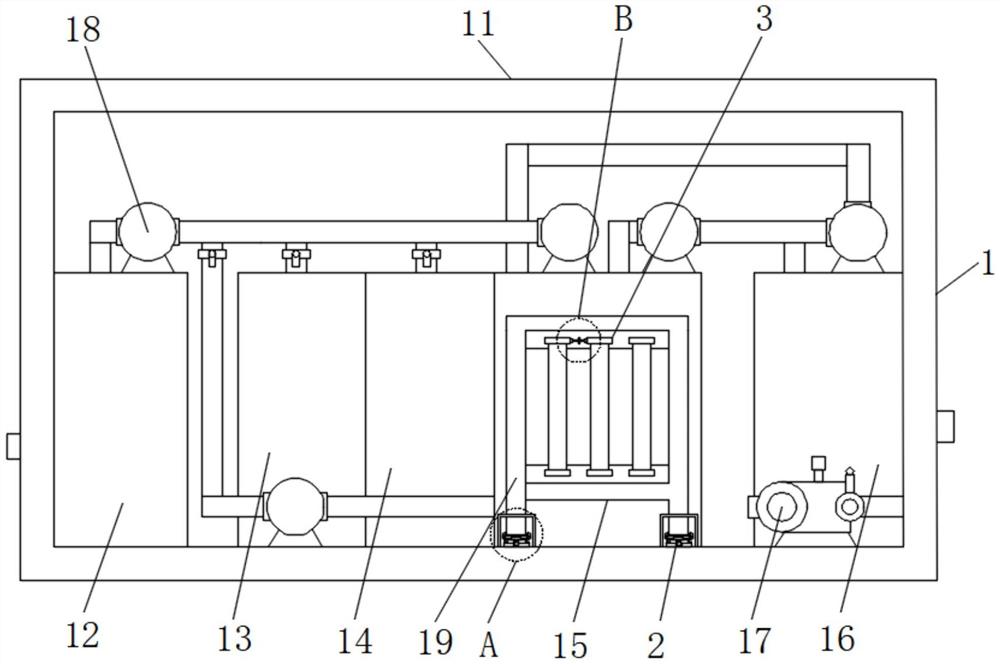

1.一种AAO-MBR一体化脱氮除磷污水处理设备，包括主体(1)、调节池(12)、厌氧池(13)、好氧池(14)、风机(17)和水泵(18)，其特征在于：所述主体(1)包括防护板(11)，所述防护板(11)的内部连接有清理板(15)，所述清理板(15)的侧面连接有清水池(16)，所述清理板(15)的底侧固定连接有固定腿(19)，所述防护板(11)的内侧设置有固定机构(2)，所述固定机构(2)包括固定板(21)，所述防护板(11)的内侧固定连接有固定板(21)，所述固定板(21)的内侧贯穿有旋转柱(22)，所述旋转柱(22)的表面套接有转杆(23)，所述转杆(23)的一侧固定连接有抵合齿(24)，所述固定腿(19)的一端活动连接有限定块(27)，所述限定块(27)的表面活动连接有卡合爪(26)，所述卡合爪(26)的一端固定连接有抵合杆(25)，所述清理板(15)的顶端设置有调节机构(3)，所述调节机构(3)包括定位块(31)，所述清理板(15)的顶端连接有定位块(31)，所述定位块(31)的表面活动连接有调节杆(32)，所述调节杆(32)的一端连接有活动杆(33)，所述活动杆(33)的表面套接有套接柱(34)，所述活动杆(33)的一端固定连接有限位块(35)。
2.根据权利要求1所述的一种AAO-MBR一体化脱氮除磷污水处理设备，其特征在于：所述调节池(12)通过管道和厌氧池(13)相连接，所述旋转柱(22)呈柱状和固定板(21)相连接。
3.根据权利要求1所述的一种AAO-MBR一体化脱氮除磷污水处理设备，其特征在于：所述转杆(23)的一端呈圆环形套接在旋转柱(22)的表面，所述抵合齿(24)呈圆盘形和抵合杆(25)转动连接。
4.根据权利要求1所述的一种AAO-MBR一体化脱氮除磷污水处理设备，其特征在于：所述抵合杆(25)呈三组和抵合齿(24)相连接，所述限定块(27)通过转轴和卡合爪(26)相连接。
5.根据权利要求1所述的一种AAO-MBR一体化脱氮除磷污水处理设备，其特征在于：所述卡合爪(26)的一端与固定腿(19)卡合连接，且卡合爪(26)的另一端和抵合杆(25)相连接，所述卡合爪(26)呈三组和固定腿(19)相连接。
6.根据权利要求1所述的一种AAO-MBR一体化脱氮除磷污水处理设备，其特征在于：所述定位块(31)呈两组和清理板(15)固定连接，所述活动杆(33)呈T形和套接柱(34)转动连接。
说明书
一种AAO-MBR一体化脱氮除磷污水处理设备
技术领域
本实用新型涉及脱氮除磷技术领域，具体为一种AAO-MBR一体化脱氮除磷污水处理设备。
背景技术
MBR膜生物反应器是将膜分离技术和生物反应器的生物降解作用集于一体的生物反应系统。它以浸没式膜组件替代传统活性污泥法中的二沉池实现泥水分离。该系统具有处理能力强、固液分离效率高、出水水质好、占地空间小、运行管理简单等特点。
现有的AAO-MBR一体化脱氮除磷污水处理设备，对污染物去除效率高，硝化能力强，出水水质稳定，剩余污泥产量低，设备紧凑，操作简单，但还是有一些小的不足之处，在使用时，MBR膜和设备的连接会随着水流，而产生晃动，与设备的连接不方便拆卸和MBR膜之间的距离不能调整，会因为使用时间过长，导致清理效果降低，因此亟需设计一种AAO-MBR一体化脱氮除磷污水处理设备来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种AAO-MBR一体化脱氮除磷污水处理设备，以解决上述背景技术中提出的在使用时，MBR膜和设备的连接会随着水流，而产生晃动，与设备的连接不方便拆卸和MBR膜之间的距离不能调整，会因为使用时间过长，导致清理能力下降的问题。
为实现上述目的，本实用新型提供如下技术方案：一种AAO-MBR一体化脱氮除磷污水处理设备，包括主体、调节池、厌氧池、好氧池、风机和水泵，所述主体包括防护板，所述防护板的内部连接有清理板，所述清理板的侧面连接有清水池，所述清理板的底侧固定连接有固定腿，所述防护板的内侧设置有固定机构，所述固定机构包括固定板，所述防护板的内侧固定连接有固定板，所述固定板的内侧贯穿有旋转柱，所述旋转柱的表面套接有转杆，所述转杆的一侧固定连接有抵合齿，所述固定腿的一端活动连接有限定块，所述限定块的表面活动连接有卡合爪，所述卡合爪的一端固定连接有抵合杆，所述清理板的顶端设置有调节机构，所述调节机构包括定位块，所述清理板的顶端连接有定位块，所述定位块的表面活动连接有调节杆，所述调节杆的一端连接有活动杆，所述活动杆的表面套接有套接柱，所述活动杆的一端固定连接有限位块。
优选的，所述调节池通过管道和厌氧池相连接，所述旋转柱呈柱状和固定板相连接。
优选的，所述转杆的一端呈圆环形套接在旋转柱的表面，所述抵合齿呈圆盘形和抵合杆转动连接。
优选的，所述抵合杆呈三组和抵合齿相连接，所述限定块通过转轴和卡合爪相连接。
优选的，所述卡合爪的一端与固定腿卡合连接，且卡合爪的另一端和抵合杆相连接，所述卡合爪呈三组和固定腿相连接。
优选的，所述定位块呈两组和清理板固定连接，所述活动杆呈T形和套接柱转动连接。
与现有技术相比，本实用新型的有益效果是：在使用时，MBR膜和设备之间的连接更加稳定，且方便对其进行固定和拆卸，不会在固定后发生晃动现象，MBR膜之间的距离能够调节，便于调节MBR膜之间的连接紧密度，在运行时，清理效果增强。
1、该AAO-MBR一体化脱氮除磷污水处理设备，通过清理板的连接，把微生物完全截留在生物反应器中，实现了水力停留时间与活性污泥泥龄的彻底分离，消除了传统活性污泥法中污泥膨胀问题，通过固定板的连接，对旋转柱进行固定，防止旋转柱在作用时，发生晃动现象，通过转杆和抵合齿的连接，经抵合杆和限定块的作用，对卡合爪进行拉动，使卡合爪和固定腿卡合，便于固定腿的固定，且便于对清理板进行安装和拆卸，使清理板在运作时，不会发生晃动的现象。
2、该AAO-MBR一体化脱氮除磷污水处理设备，通过定位块和调节杆的连接，经活动杆和套接柱的作用，对清理板进行距离调节，使清理板的连接更加紧密，提高清理板对水的清理效率，通过限位块的连接，对调节杆进行固定，防止调节杆在运作时，发生偏移的现象。
（发明人：欧阳金生;蒙银霞）
